虹科案例 | 虹科时间继电器在真空过滤器上的应

近年来，随着国家对资源、能源有效利用率的要求越来越高，对环境保护和水处理的要求也越来越严格，因此有大量的固液分离问题需要解决。

真空过滤器是是由负压形成真空过滤的固液分离机械。用过滤介质把容器分为上、下两层，利用负压，悬浮液加入上腔，在压力作用下通过过滤介质进入下腔成为滤液，悬浮液中的固体颗粒吸附在过滤介质表面形成滤饼，滤液穿过过滤介质经中心轴内部排出，达到固液分离的目的。

目前市面上的过滤器多分为间歇操作和连续操作两种。间歇操作的真空过滤机可过滤各种浓度的悬浮液，连续操作的真空过滤机适于过滤含固体颗粒较多的稠厚悬浮液。

The Challenge

真空过滤器可能面临的问题

真空滤液收集罐分为上下两层，通过1、2两个呼吸阀来控制罐内真空度以达到滤液排放作用。过滤过程中过滤介质表面积存的滤渣层逐渐加厚，液体通过滤渣层的阻力随之增高，过滤速度减小。当滤室充满滤渣或过滤速度太小时，停止过滤，清除滤渣，使过滤介质再生，以完成一次过滤循环。液体通过滤渣层和过滤介质必须克服阻力，因此在过滤介质的两侧必须有压力差，这是实现过滤的推动力。增大压力差可以加速过滤，但受压后变形的颗粒在大压力差时易堵塞过滤介质孔隙，过滤反而减慢。

工业中，真空过滤器在使用一段时间后会发生堵塞，导致滤液无法正常排出。真空系统以抽吸和压力模式交替运行的方式来清洁过滤器，这就需要在不改变控制过程程序的情况下，来改变时间间隔。若呼吸阀不能正常工作，将会使真空系统遭到破坏，造成过滤机故障或真空泵过载停机。

HongKe Solution

虹科时间继电器解决方案

为了使真空泵系统稳定、高效工作，保证真空过滤系统的固液分离效率，可以采用虹科HK-E1ZI10 12-240V AC/DC时间继电器。通过时间继电器来准确控制呼吸阀，使罐内真空度保持恒定，从而确保过滤机的有效工作。通过使用虹科HK-E1ZI10 12-240V AC/DC时间继电器，可以避免呼吸阀异常工作使真空系统遭到破坏，造成过滤机跑水或真空泵过载停机。

功能

说明

非对称闪烁器暂停优先

（Asymmetric flasher pause first- lp）

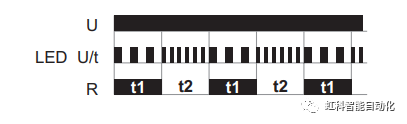

当施加电源电压U时，设定的时间间隔t1开始（绿色LED U/t慢闪）。时间间隔t1结束后，输出继电器R切换到导通位置（黄色LED亮起），设定的时间间隔t2开始（绿色LED U/t快闪）。时间间隔t2结束后，输出继电器切换到关断位置（黄色LED不亮）。

输出继电器以t1:t2的比例触发，直到电源电压中断。

功能

说明

非对称闪烁器脉冲优先

（Asymmetric flasher pause first- li）

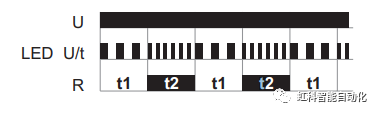

当施加电源电压U时，输出继电器R切换到导通位置（黄色LED亮起），设定的时间间隔t1开始(绿色LEDU/t慢闪)。时间间隔t1结束后，输出继电器切换到关断位置（黄色LED不亮），设定的时间间隔t2开始（绿色LED U/t快闪）。时间间隔t2结束后，输出继电器切换到导通位置(黄色LED亮起）。

输出继电器以t1:t2的比例触发，直到电源电压中断。

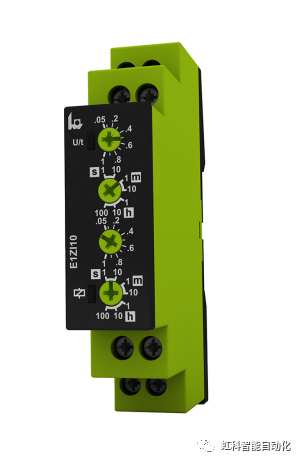

虹科HK-E1ZI10

关键特性

1. 支持多达7个时间范围，满足1s到100h内时间调节设置；

2. 宽范围的控制电压为24-240V，而不是单电压；

3. 两个LED灯用于持续的状态监测；

4. 自熄灭塑料材质，防护等级IP40；

5. 可根据EN60715标准安装在DIN导轨TS 35上，简单快捷

虹科携手奥地利合作伙伴TELE为国内客户推出多尺寸、多安装方式、多功能、且可实现精确可靠控制的轻量高效继电器系列产品。其中，时间继电器支持超过29种的时间继电器功能，如E/A/R/S/ER/Ec/Es/ET/Wu/EWu/nWu/Ws/EWs/Wa/nWa/nWu/ nWuWa/ WsWa/ Bi/ Bp/ Wt /Wtf/ Wto/ Ii/ Ip/ TW/ P/P(R)/LA等，支持多种时间范围可调，并具有多种尺寸与安装方式、电源电压输入广、2个时间段可设置等特点，虽然尺寸很小，但却为用户提供了应用的无数可能，使系统和机器操作更加高效，从而节省生产成本，如在照明或风扇控制中启动电机。
