2022电路设计暑期训练营优秀作品集锦

暑期训练营结营啦！

历时一个月时间，由国民技术与嘉立创EDA联合举办的2022电路设计暑期训练营在9月8日已顺利结营！

本期训练营基于“国民技术N32G430系列MCU”教学了两个案例，分别是：

USB电流电压表

实时姿态显示

学员可以基于官方案例制作相同作品，也可以基于“国民技术MCU”任意发挥！

我们的目的是：从0到1制作一个完整项目！

接下来一起欣赏，本期训练营优秀作品！

USB电流表系列

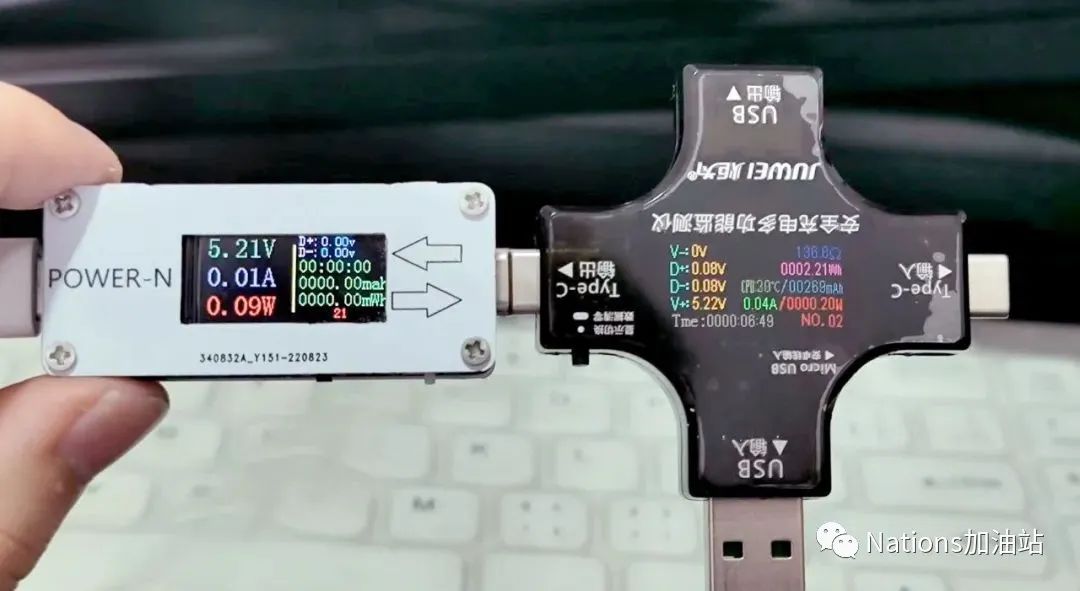

❶USB大功率计POWER-N

主控采用N32G430K8Q7，四层板板厚1.0。最大功率100W以上，实测过70W长时间通电不发热，系统供电电压上限26V。

支持原有快充协议，能进行PDO报文抓包，PD等多协议诱骗，C口双向。

❷N32G430电流表及快充采样

采用国民技术MCU N32G430实现的电流表。支持电压、电流、功率、纹波及电流波动图形显示。

❸带PD诱骗的桌面电压电流表

基于国民技术N32G430C8L7。可实时监测输出电压及电流。也可随时调整诱骗电压至：9V/12V/15V/20V。

❹Metoo USB Meter

Type-c电流表，支持与PC通讯，PD检测诱骗，QC检测诱骗。使用N32G452CCL7 MCU。

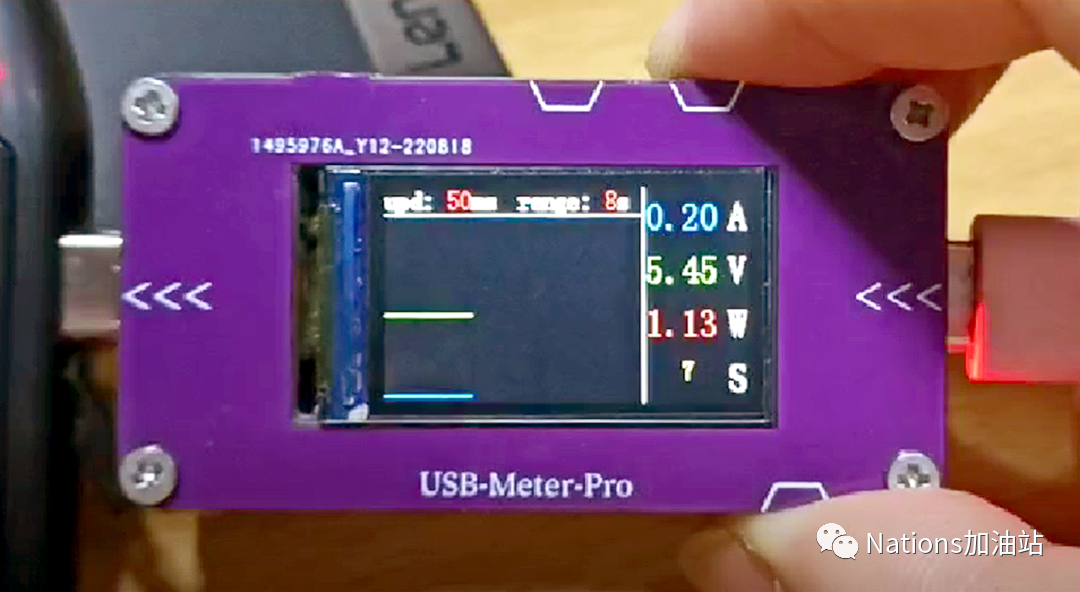

❺USB-Meter-Pro

实现Type-C类接口的消费产品的电流电压检测，有电压表，小游戏机等功能。体积较为小巧，外观也还凑合。

日常实用系列

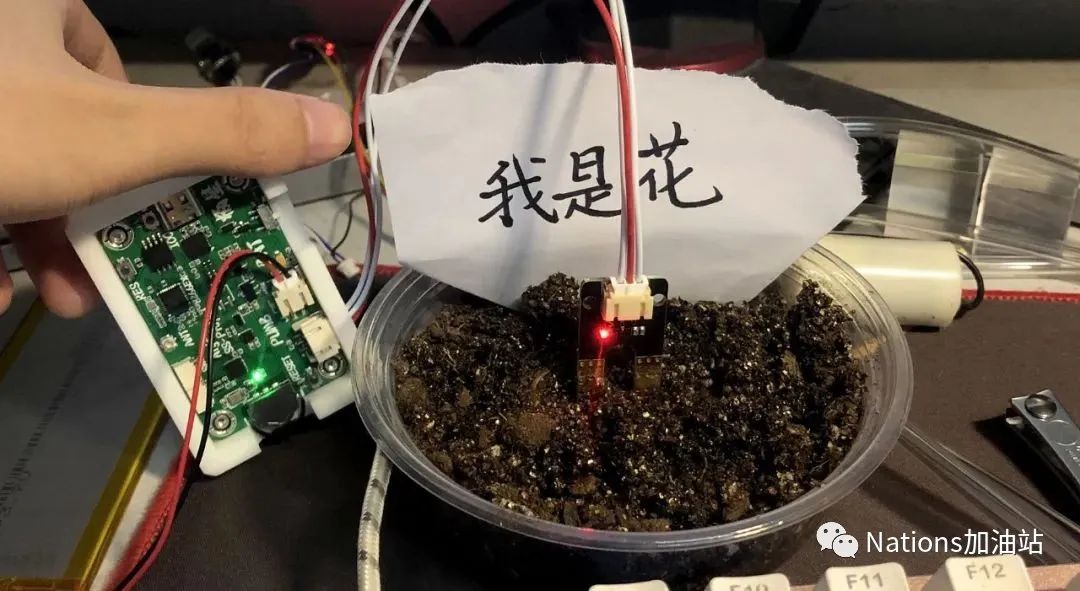

❶智能花盆

一个不像花盆的花盆，采用国民技术N32L403KBQ7主控，低功耗！集成ESP8266芯片，有串口。

可进行联网使用、电池管理、检测土壤湿度和环境温湿度，可扩展通过环境参数来控制浇水的湿度。

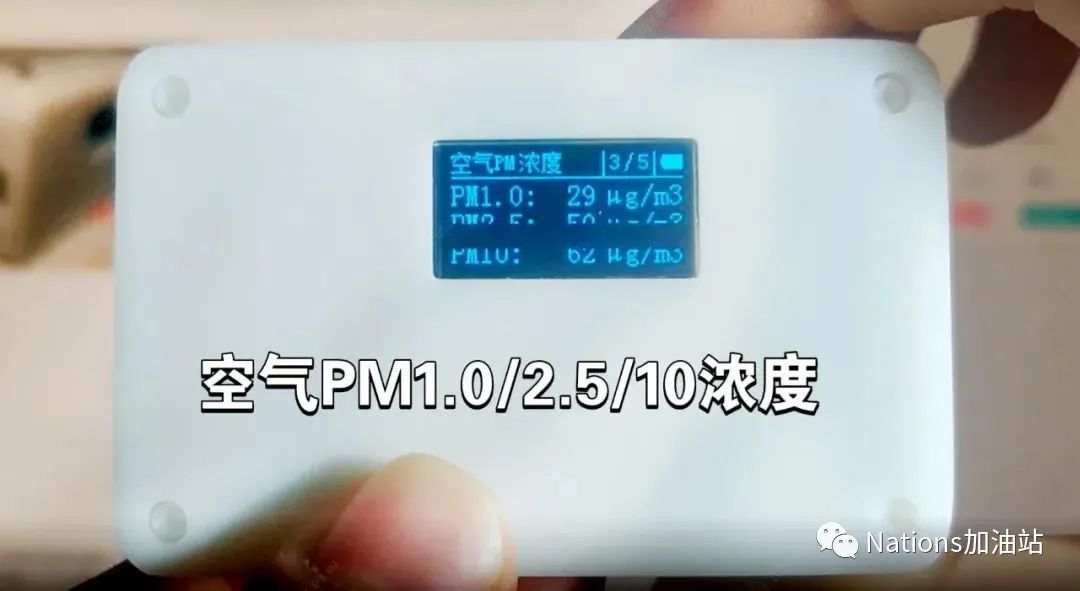

❷便携式桌面空气质量监测仪

该便携桌面空气质量监测仪基于国民技术N32G430 MCU，不仅实现了对空气中CO2的读取，还顺便实现了：监测温湿度、TVOC、空气PM浓度、空气悬浮颗粒物计数、数据定时上报等功能。

使用FreeRTOS实时操作系统开发。

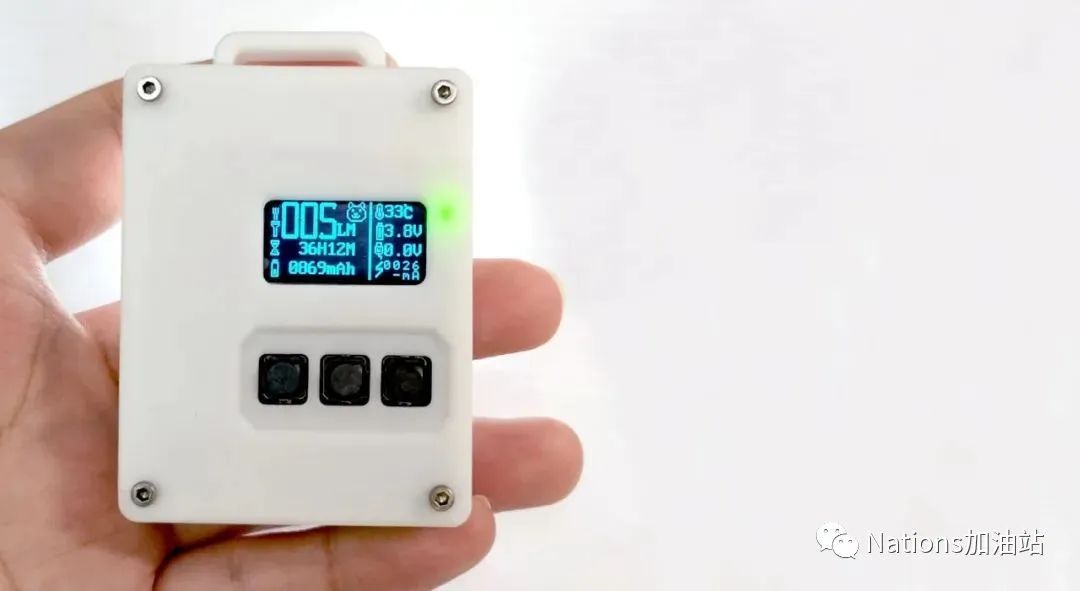

❸便携拐角小手电

便携拐角小手电，基于国民技术N32G430 MCU，带OLED可显示，档位亮度，电池剩余使用时间。

极限亮度500LM，长时200LM，使用3颗CREEXPG LED，高效率，长续航。3D打印外壳，配合魔术扣，方便挂扣。

花式秀操作系列

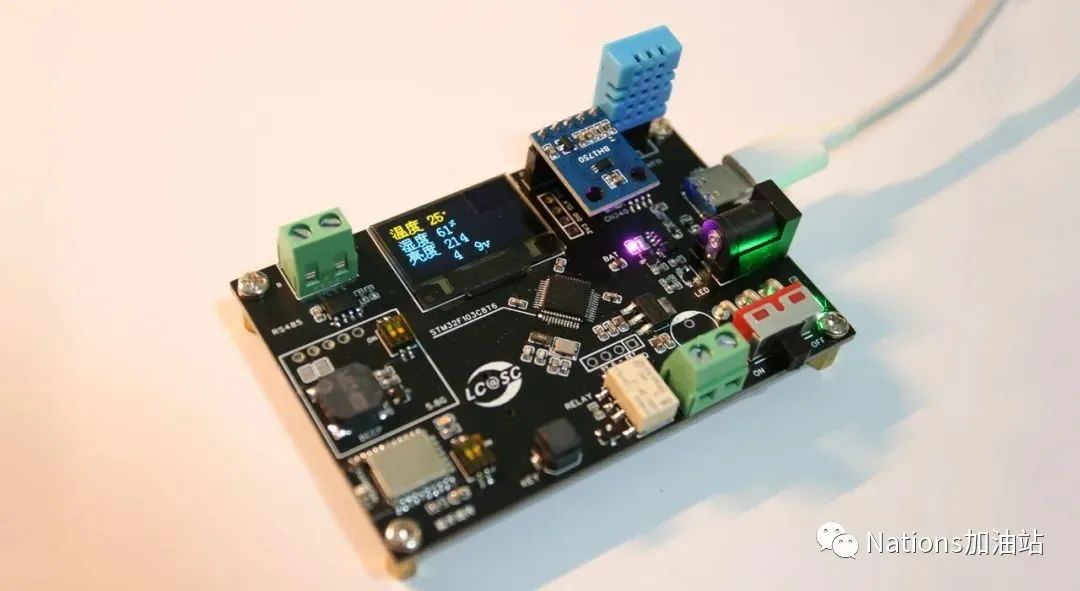

❶N32/STM32物联网终端设备

方案支持国民技术N32G430C8L7芯片。

该项目DIY爱好者经常使用的STM32F103C8T6型号，现在已支持国民技术N32G430C8L7。通过LoRa或BLE，从而实现远程主控的实时显示。该系统最大特色在于拥有远程控制与后备电源系统。

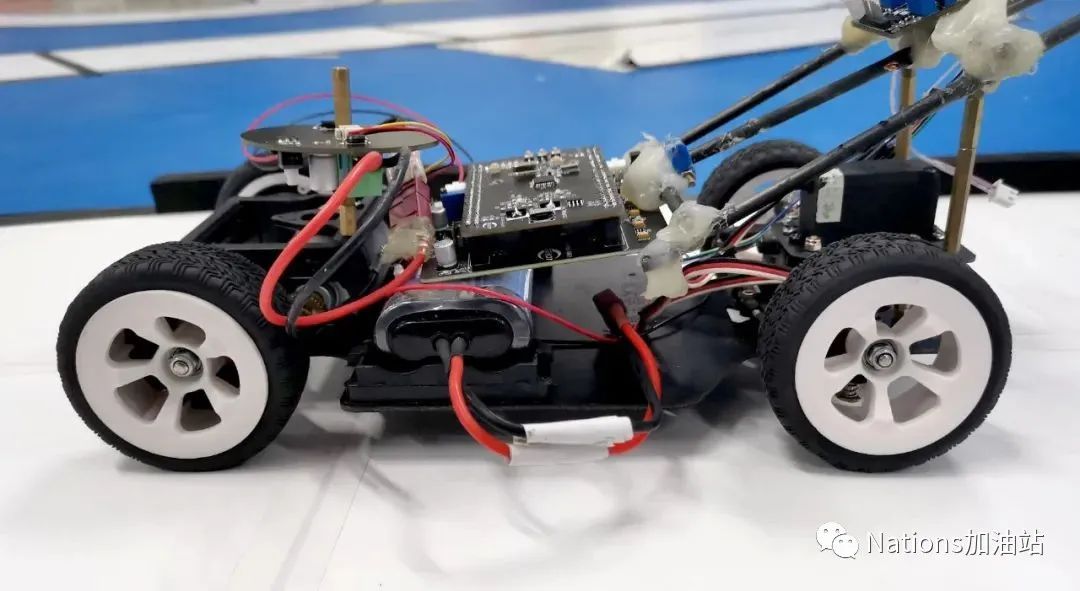

❷电磁寻迹小车

本组车使用N32G430作为核心控制单元，在循迹传感器方面，用电感和电容谐振检测20KHz电流产生的磁场。

车身转向控制方面，使用电磁信号强度作为转向反馈。

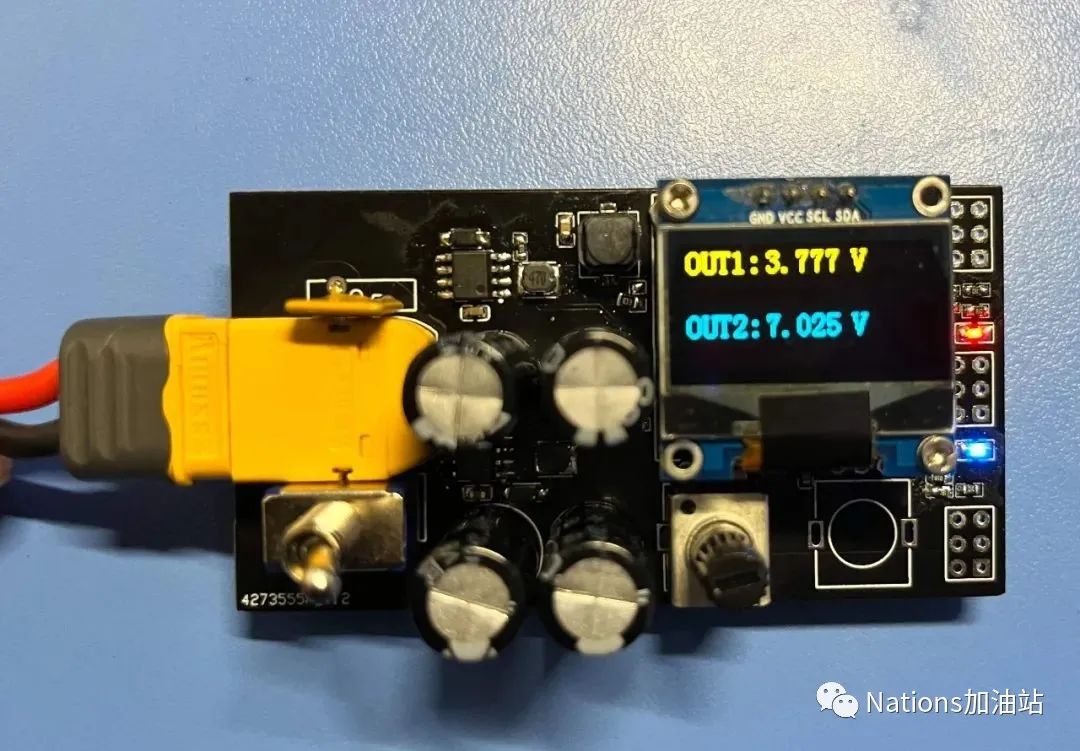

❸多功能可调DC电源

以国民技术MCU为主控，整合了电压电流测量，通过N32G430内部的ADC进行电流采样，理论上可测52V，精度1%。

设计的目的是提供一个随身的DC电源，目前验证通过。

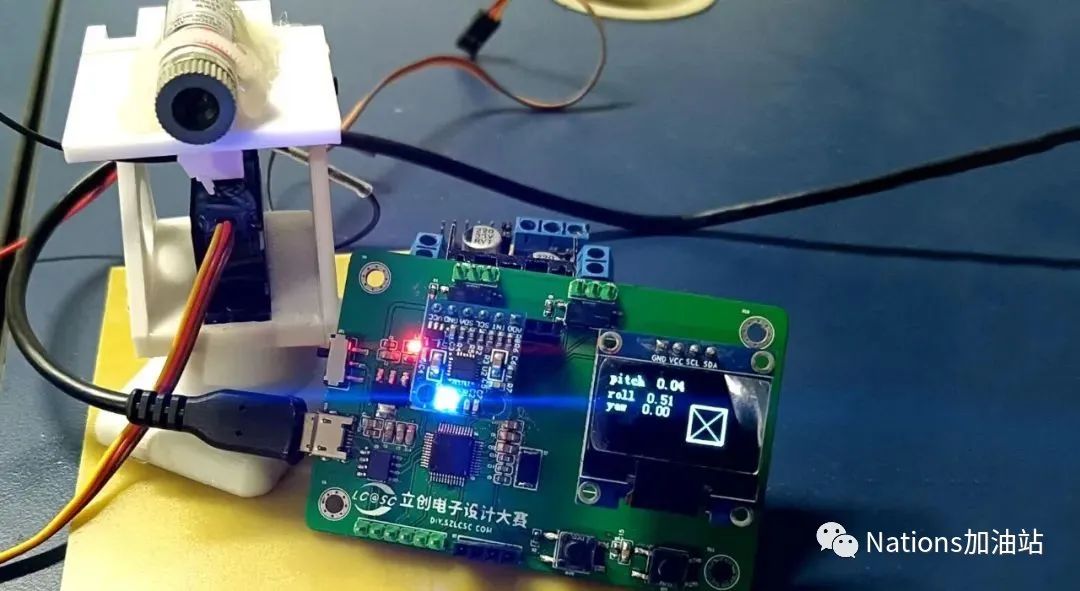

❹姿态显示二维云台控制

参考训练营官方案例设计的实时姿态显示以及加上自主设计的二维云台控制模块。

通过采集MPU6050姿态数据并实时显示在OLED屏幕上和通过串口上报给四轴上位机，并且还能通过当前数据去控制二维云台的运动。

眼尖的创友们会发现，每一个工程都有一个#第七届立创大赛#的前缀，立创大赛将于9月20日截止提交作品，即将进入尾声！即将进入尾声！
