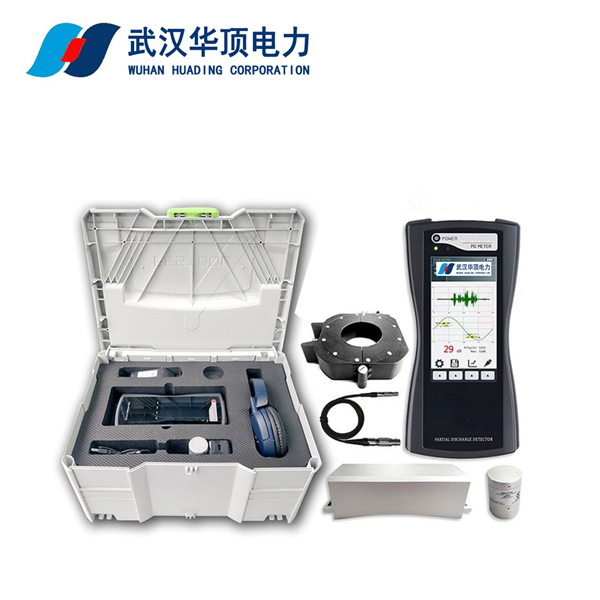

HDJF超声波局部放电测试仪超声波测量方法(主要

时间:2021-11-16 17:22

人气:

作者:admin

标签: 局部放电  变压

导读:1、超声波传感器连接方式取BNC-BNC同轴电缆一条,将BNC端连接到主机CH1通道BNC头上,BNC端则连接到超声波传感器BNC头上。2、主机设置打开主机,点击选择CH1,将当前通道选择到通道1上,...

1、超声波传感器连接方式

取BNC-BNC同轴电缆一条,将BNC端连接到主机CH1通道BNC头上,BNC端则连接到超声波传感器BNC头上。


2、主机设置

打开主机,点击选择CH1,将当前通道选择到通道1上,单击“MENU”菜单键,在菜单栏按F1键将“放电检测”选择为USS,按F2键设置是否“输出电压”及“单位”。使用超声波传感器进行检测时需要输出电压。

3、开始测量

点击“AUTORANGE”按钮,当按钮显示黄色灯亮时主机开始测量。

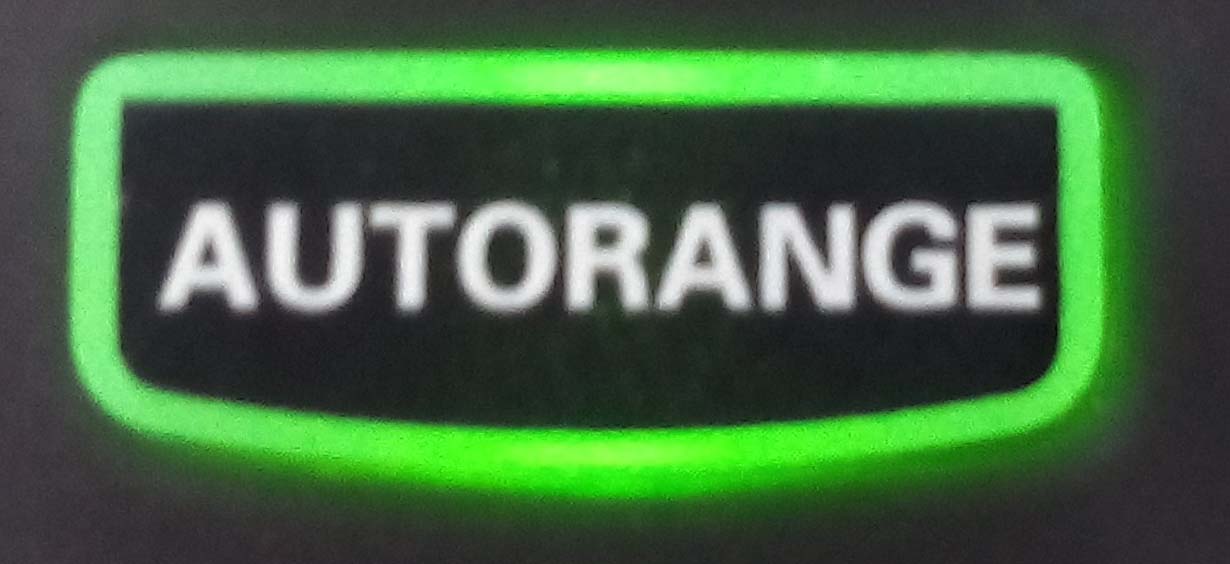

AUTORANGE打开

单击后主机处于自动触发状态,显示界面通道1则显示为当前超声波传感器检测到的放电信号。

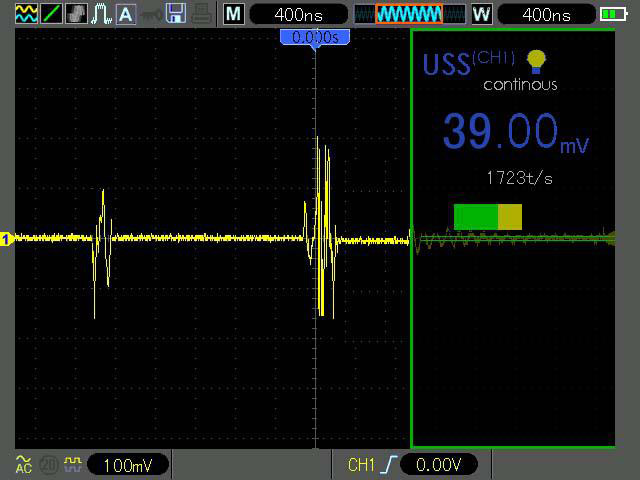

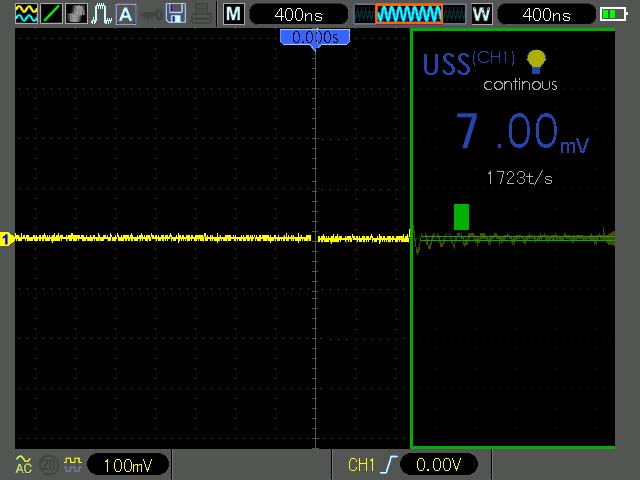

无放电信号 有放电信号

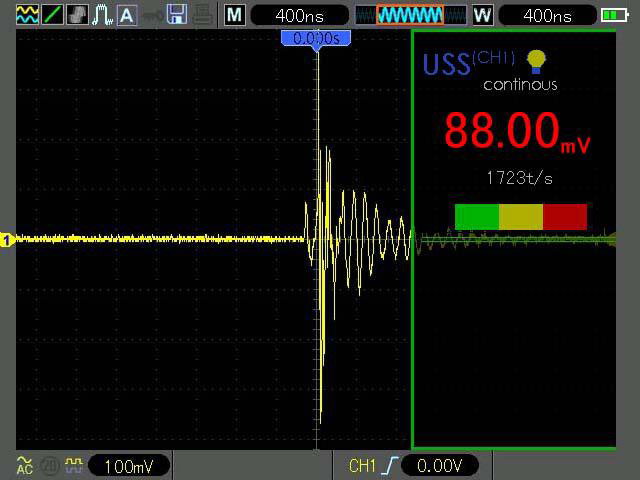

当局放测试仪主机检测到的放电信号过大,则显示界面显示的数值变为红色,此时传感器处于饱和状态。

传感器饱和

4、测量

开启主机,并从菜单中选择USS(超声波模式)插入提供的耳机并调整音量,读数会在显示屏上连续更新。应该测量背景噪声,在任何情况下,都应该确保遵守安全距离的要求。

5、保存

使用多功能局放测试仪进行检测,若想保存当前检测到的放电信号时,需准备一个U盘进行存储图形。

保存图片:单击”SAVE/RECALL”,打卡保存/调出菜单栏,单击“图片”对应的F5按键进行存储,此时的放电信号将被存储到U盘。检测结束后,将U盘插入电脑,可将检测时存储的放电信号波形打开。

6、关闭

当检测完成后,点击“AUTORANGE”按键关闭自动触发,该按键的灯灭即可。当关闭自动触发后,若弹出菜单栏,单击“MENU OFF”关闭菜单栏即可。

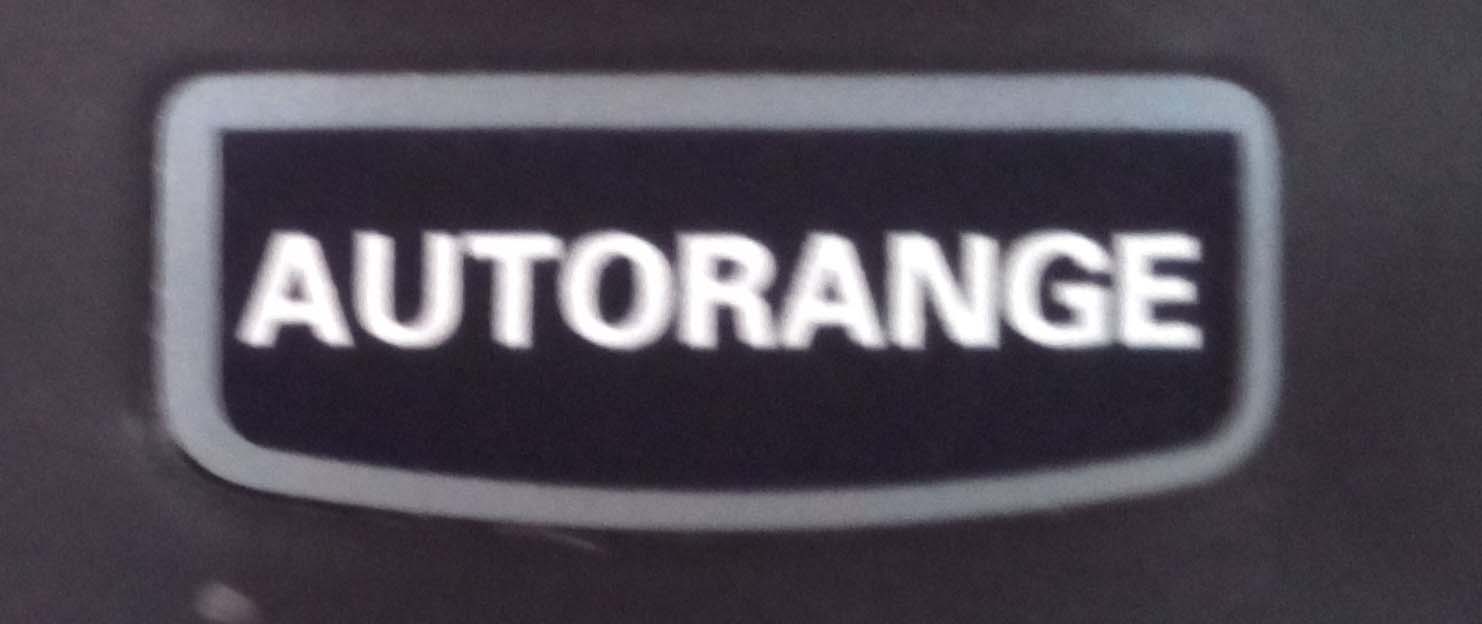

AUTORANGE关闭

4.4 超高频测量(主要测量GIS内部局部放电)

1、超高频传感器连接方式

取BNC-SMA同轴电缆一条,将BNC端连接到主机CH1通道BNC头上,SMA端连接超高频传感器标有“OUT +12V”端。

超高频传感器接线

2、主机设置

打开主机,点击选择CH1,将当前通道选择到通道1上,单击“MENU”菜单键,在菜单栏按F1键将“放电检测”选择为UHF,按F2键设置是否“输出电压”及“单位”。使用超高频传感器进行检测时需要输出电压。

3、开始测量

点击“AUTORANGE”按钮,当按钮显示黄色灯亮时主机开始测量。

AUTORANGE打开

单击后主机处于自动触发状态,显示界面通道1则显示为当前超高频传感器检测到的放电信号。

无放电信号 有放电信号

当局放测试主机检测到的放电信号过大,则显示界面显示的数值变为红色,此时传感器处于饱和状态。

传感器饱和

4、保存

使用多功能局放测试仪进行检测,若想保存当前检测到的放电信号时,需准备一个U盘进行存储图形。

保存图片:单击”SAVE/RECALL”,打卡保存/调出菜单栏,单击“图片”对应的F5按键进行存储,此时的放电信号将被存储到U盘。检测结束后,将U盘插入电脑,可将检测时存储的放电信号

4.5 两通道检测

如需使用两个通道进行检测时可连接两个传感器,使用两通道检测需将两个通道同时打开并进行单独的设置,可将通道1设置为TEV,通道2设置为USS。

1、接线

复合式TEV传感器连接方式

取BNC-SMA同轴电缆一条,将BNC端连接到主机CH1通道BNC头上,SMA端则连接到复合式 TEV传感器输出端。

超声波传感器连接方式

取BNC-SMA同轴电缆一条,将BNC端连接到主机CH2通道BNC头上,BNC端则连接到超声波传感器BNC头上。

2、主机设置

打开主机,点击选择CH1,将当前通道选择到通道1上,单击“MENU”菜单键,在菜单栏按F1键将“放电检测”选择为TEV,按F2键设置是否“输出电压”及“单位”。使用复合式TEV传感器进行检测时需要输出电压。

点击CH2,将当前通道选择到通道2上,单击“MENU”菜单键,在菜单栏按F1键将“放电检测”选择为USS,按F2键设置是否“输出电压”及“单位”。使用超声波传感器进行检测时需要输出电压。

3、开始测量

点击“AUTORANGE”按钮,当按钮显示黄色灯亮时主机开始测量。

AUTORANGE打开

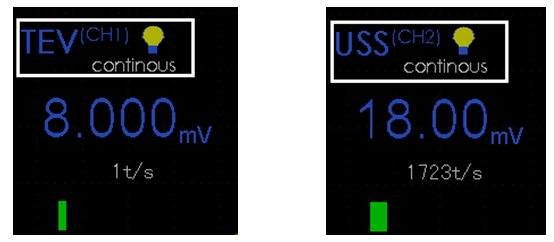

单击后主机处于自动触发状态,通道1显示为当前复合式TEV传感器检测到的放电信号,通道2则显示为当前超声波传感器检测到的放电信号。当此时焦点在CH1上时,显示界面上主要显示的为CH1检测时设置的数据,当此时焦点在CH2上时,显示界面上主要显示的为CH2检测时设置的数

据。

当开关柜局放测试主机检测到的放电信号过大,则显示界面显示的数值变为红色,此时传感器处于饱和状态。

4、测量

测量及背景参考5.1及5.2。

5、保存

使用多功能局放测试仪进行检测,若想保存当前检测到的放电信号时,需准备一个U盘进行存储图形。

保存图片:单击”SAVE/RECALL”,打开保存/调出菜单栏,单击“图片”对应的F5按键进行存储,此时的放电信号将被存储到U盘。检测结束后,将U盘插入电脑,可将检测时存储的放电信号波形图片打开。

6、关闭

当检测完成后,点击“AUTORANGE”按键关闭自动触发,该按键的灯灭即可。当关闭自动触发后,若弹出菜单栏,单击“MENU OFF”关闭菜单栏即可。

AUTORANGE关闭

5.1 适用范围

适用于对开关柜、变压器及GIS的局部放电在线检测及定位。

5.2 使用环境

海拔高度:≤3000m

环境温度:-20~60℃

相对湿度:≤95%

5.3 技术参数

5.3.1仪器测量参数要求

(1)复合式TEV测量

传感器:容性; 测量量程:0~60dBmV;

分辨率:1dB; 误差:±1dB;

检测频宽:5~70MHz; 脉冲/周期最大值:655;

门限调节范围:3~57dB。

(2)高频电流互感器

检测频带:10kHz~30MHz 信号传输方式:50Ω同轴电缆

检测灵敏度: 10pC

(3)外置接触式超声波传感器:

测量量程:-7dBμV~68 dBμV; 分辨率:1dB;

误差:±1dB; 传感器灵敏度:-65dB (0dB = 1volt/μbar 有效值SPL);

传感器中心频率:20~50kHz; 传感器直径:不大于50mm;

外差频率:38.4kHz。

(4)外置手持式非接触式超声波聚能器

有效接受距离:30m; 传感器中心频率:40 kHz;

传感器直径:16mm; 抛物面反射器外直径: 275mm;

抛物面反射器标准直径: 250mm; 重量: 0.6 kg;

(5)特高频传感器

检测频带:300MHz~1.5GHz 信号传输方式:50Ω同轴电缆

检测灵敏度:1dB 增益:>65dbm

(6)抗干扰耳麦

耳麦:vivo

5.3.2硬件要求

外壳:具有防护壳,防护等级应达到或优于IP53;

连接器:耳机插口、低压直流充电器输入、外部超声波传感器输入;

主机重量:不大于3kg;

显示屏:LED显示,且能够显示电池状态。

5.3.3供给电源要求

内部电池:配备充电电池,电池电压低时具备自动关机功能;

电池持续工作时间:单通道模式大于6小时,多通道模式大于3小时;

电池充电:可以用220V工频电源充电,充电时间不大于8小时;

电池充电器防护等级:IP54。

六、保养

6.1 日常保养

存放或放置主机时,请勿使液晶显示器长时间受阳光直射。

注意:为避免损坏主机或传感器,请勿将其置于雾气,液体或溶剂中。

6.2 清洁

按照操作条件的要求,经常检查主机和传感器,请按照下述步骤清洁仪器的外表面:

1)使用不起毛的抹布清除主机和传感器外部的浮尘。请千万小心以避免刮擦到光洁的显示器滤光材料。

2)使用一块用水浸湿的软布清洁主机。要更彻底地清洁,可使用75%异丙醇的水溶剂。

注意:为避免损坏主机或传感器的表面,请勿使用任何腐蚀性试剂或化学清洁试剂。
