LLC开关电源设计

网上关于LLC原理介绍的资料很多，本人比较懒，就不多说了。此文以一300W设计计算过程来说明，感觉效果更佳。有一点需要说明的是，网上好多人说LLC不适合做宽范围输入输出是对的，因为宽范围LLC拓扑体现不出更好的优势，但是不能说LLC做不出宽范围输入输出电源，只不过范围宽了，网络参数不是很容易兼顾各个优点，会出现输入低端效率低，高端轻载间歇，控制频率范围大等缺点。

以下以一个300W设计参数为例，跟初学者交流学习，Matncad计算，PSIM仿真。

输入额定电压：400Vdc

输出额定电压：12Vdc

输出额定电流：25A

效率：96%

LLC半桥拓扑

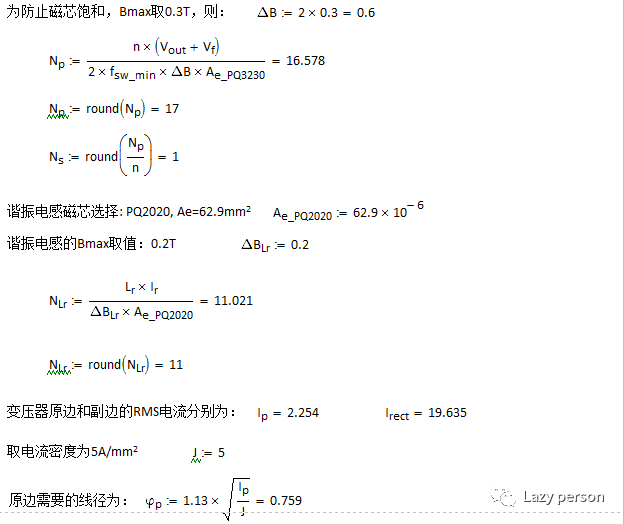

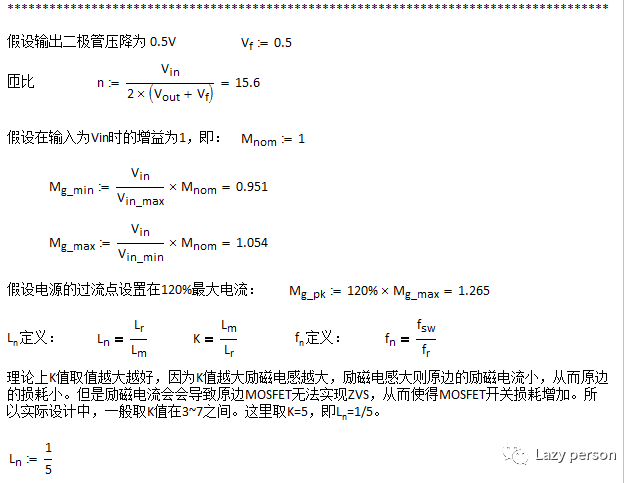

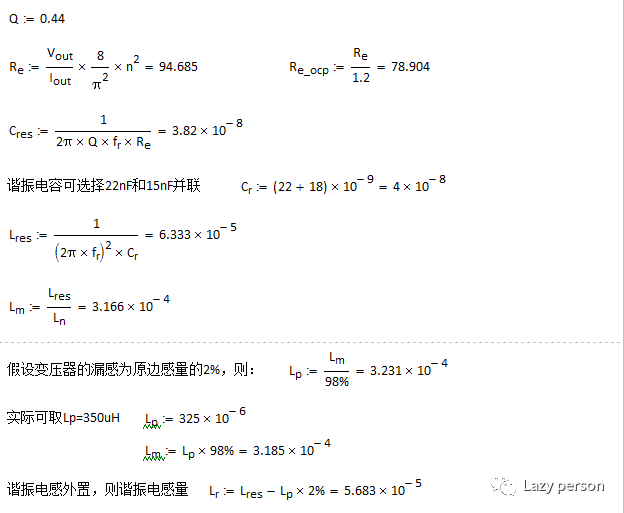

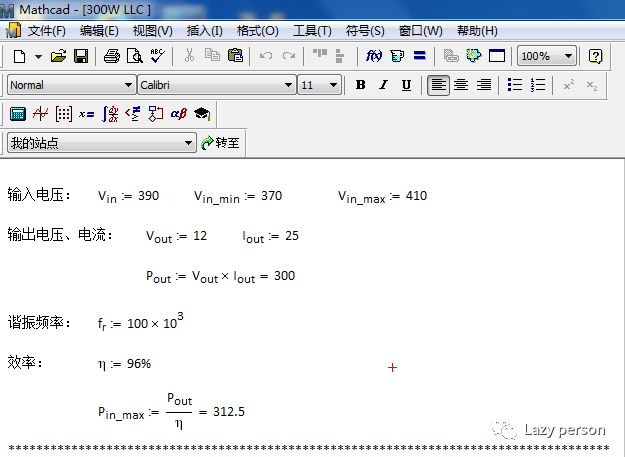

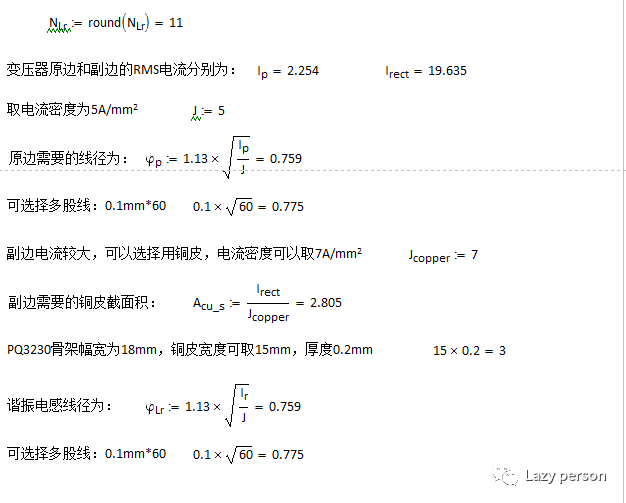

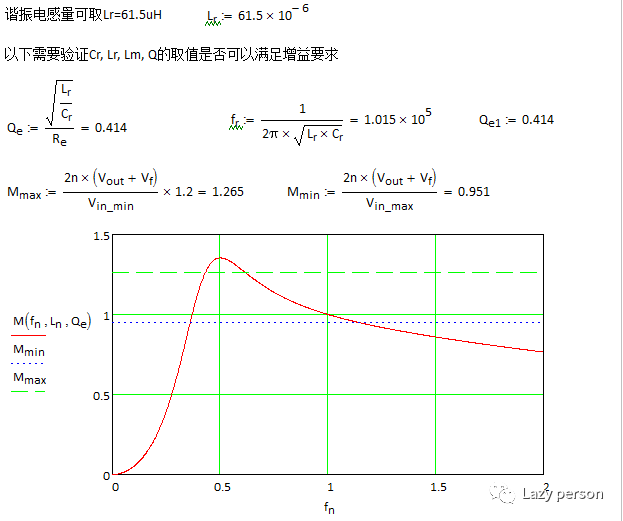

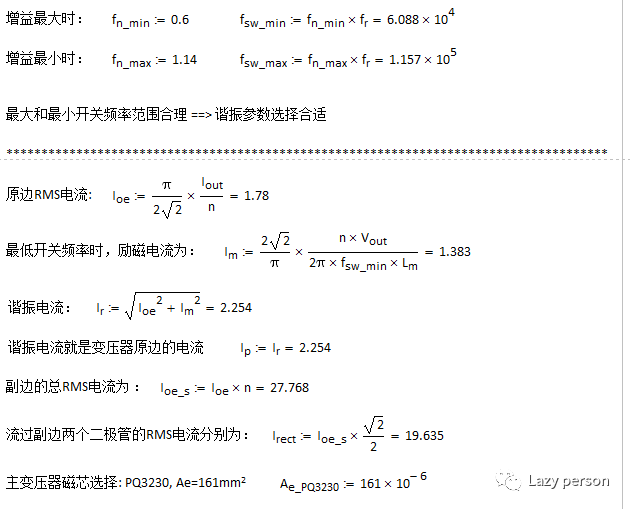

以下Mathcad计算过程：

以上为计算结果，参数可以在调试中优化。以下PSIM仿真

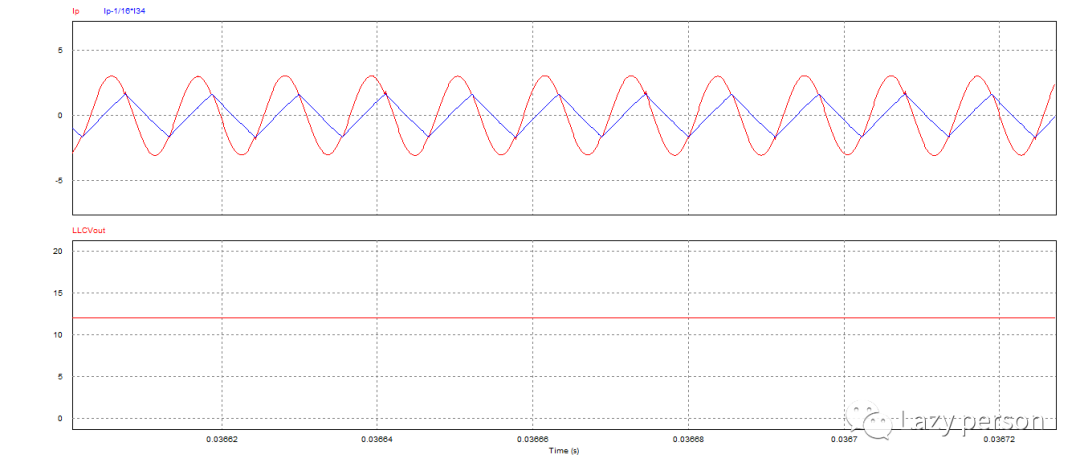

图1

仿真图1中LLCVout是输出电压12V，上面红色电流是初级电流，蓝色类似三角波是励磁电流。这是额定条件下，工作在近似完全谐振。

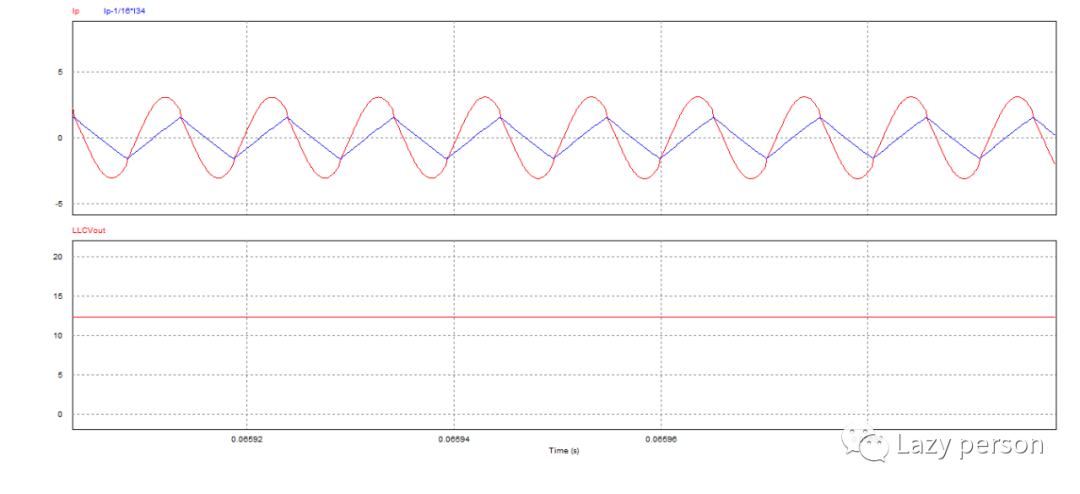

图2

图2是工作在输入低端，工作频率低于谐振频率，所以有平台出现，平台出现时，输出被整流二极管钳位，初级电流只剩励磁电流，变压器初级开始参与谐振。此时，第二谐振点开始谐振。属于准谐振模式。

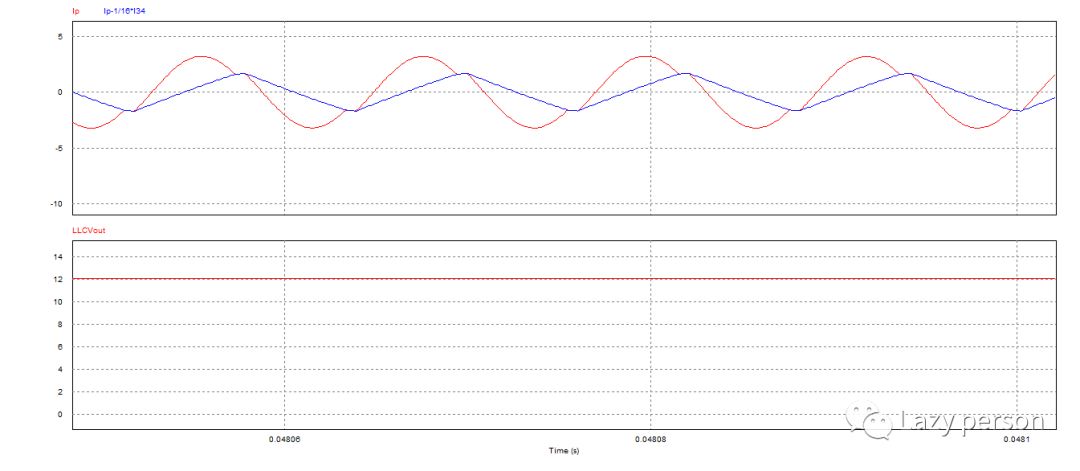

图3

图3是输入高端，工作频率高于谐振频率，属于欠谐振模式。好，以上就是原理计算，仿真过程，如有疑问，请交流学习+关注，等待下次分享。
