无线回程电源

此示例参考电路提供为 Xilinx® ZU9/15 无线回程电源供电所需的所有电源轨和电源排序。该模块接受 12V 输入电压并产生 7 种电源。VCCPINT输出设置为0.85V，利用MAX15303降压型开关稳压器提供3A输出电流能力。VCCINT输出设置为0.72V，利用MAX20730 PMBus™降压型开关稳压器提供12A输出电流能力。VMGTAVCC和VMGTAVTT输出电压均由MAX17509双路降压稳压器产生。VMGTAVCC 设置为 0.9V，具有 2A 能力，VMGTAVTT 设置为 1.2V，具有 2A 电流能力。VMGTAVCC 和 VMGTAVTT 输出电压的输出纹波均小于 10mV，满足纹波要求。另一个MAX17509 IC产生VAUX和VMGTAVCCAUX输出电压。VAUX能够在1.8V时提供1A电流，VMGTAVCCAUX能够在1.8V时提供1A电流。MAX17541G产生VCCOBIO输出电压。VCCOPIO 能够在 3.3V 电压下提供 0.5A 电流。

该电源模块提供极其紧凑、高效的电源解决方案，具有高精度输出电压和出色的瞬态响应。

特征

InTune™数字杆开关电源 MAX15303

600kHz 开关频率

12V 输入电压

0.85V 在 3A （VCCPINT）

集成降压稳压器 SMPS MAX20730

400kHz 开关频率

12V 输入电压

0.72V 在 12A （VCCINT）， 10mV 纹波

双路降压稳压器 SMPS MAX17509

1MHz 开关频率

12V 输入电压

0.9V 在 2A （VMGTAVCC）， 10mV 纹波

1.2V 在 2A （V马格塔夫特）， 10mV 纹波

双路降压稳压器 SMPS MAX17509

1MHz 开关频率

12V 输入电压

1.8V 在 1A （V这)

1.8V 在 1A （VMGTAVCCAUX)

降压稳压器 SMPS MAX17541G

600kHz 开关频率

12V 输入电压

3.3V 在 0.5A （V科皮奥)

详细说明

VCCPINT（0.72V） 输出：

MAX20730降压型稳压器接受12V输入，产生0.72V输出，电流能力为12A。开关频率设定为 400kHz。输出电压由电阻R104（1.27k）和R105（11.5k）设置。输出电压可以通过改变R104和R105来改变。请参考MAX20730数据资料的输出电压设置部分。输出电压、开关频率和电流限值也可以通过PMBus串行连接使用Maxim的PowerTool™软件进行监控和编程。这使用户能够在操作过程中为其设计留出余量。

该稳压器包括过流 （OCP） 和过热保护 （OTP）。它在满载时具有 0.2% 的负载调整率和出色的瞬态响应。

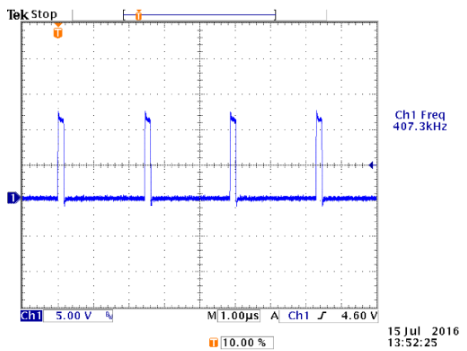

VCCPINT开关频率

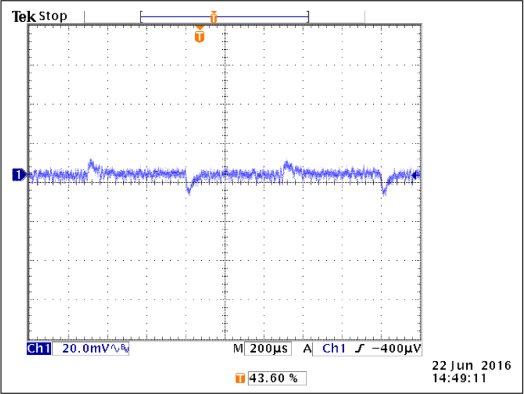

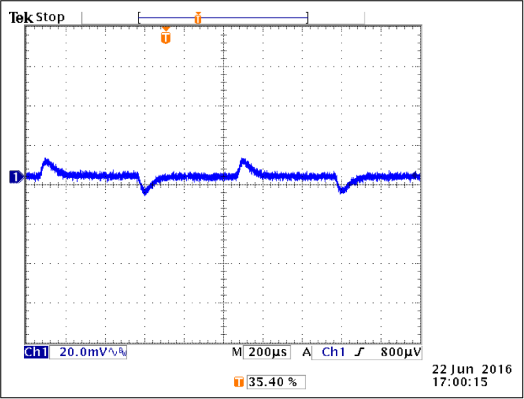

VCCPINT瞬态响应（1A 至 10A 负载）

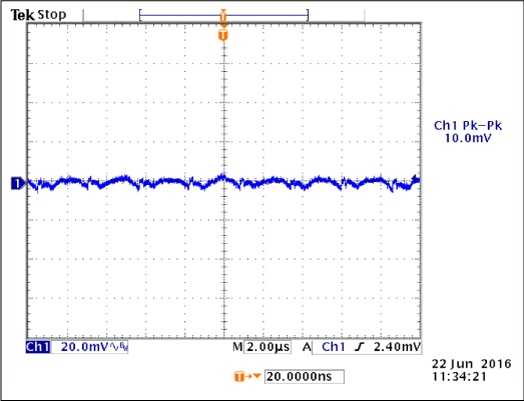

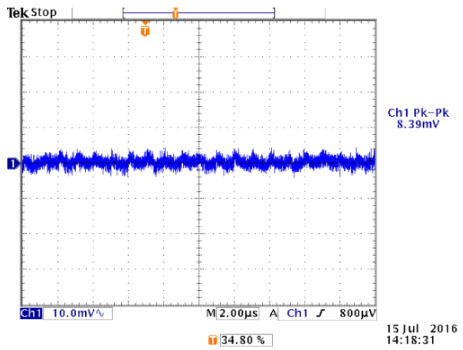

VCCPINT输出纹波 （12A 负载）

VCCPINT（0.85V） 输出

MAX15303降压型稳压器接受12V输入，产生0.85V输出，电流能力为3A。开关频率设定为 600kHz。输出电压由电阻R203 （9.53k）设置。输出电压可以通过改变R203来改变。请参考MAX15303数据资料的输出电压设置部分。输出电压、开关频率和电流限值也可以通过PMBus串行连接使用Maxim的PowerTool软件进行监控和编程。这使用户能够在操作过程中为其设计留出余量。该稳压器包括过流 （OCP） 和过热保护 （OTP）。它在满载时具有 0.12% 的负载调整率和出色的瞬态响应。

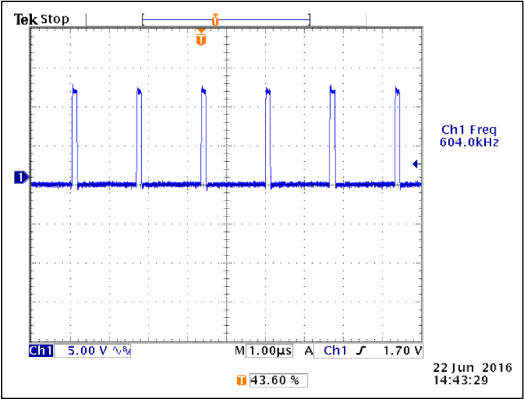

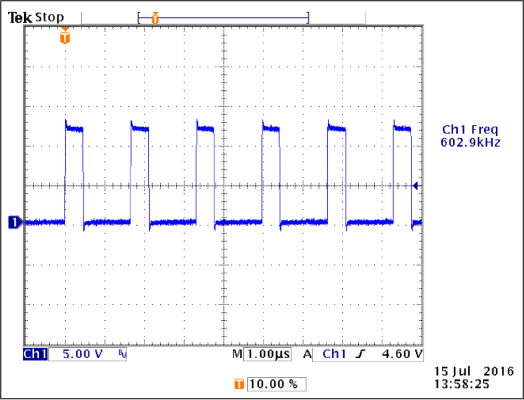

VCCPINT开关频率

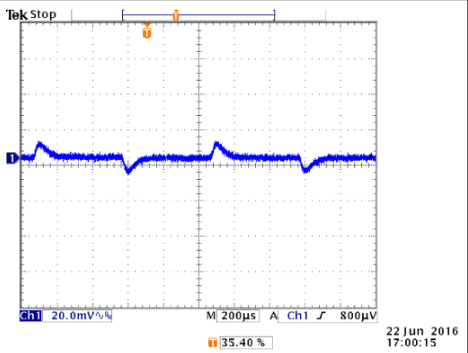

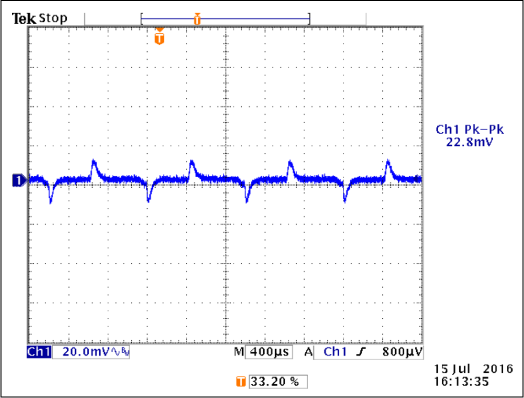

VCCPINT瞬态响应（1A 至 3A 负载）

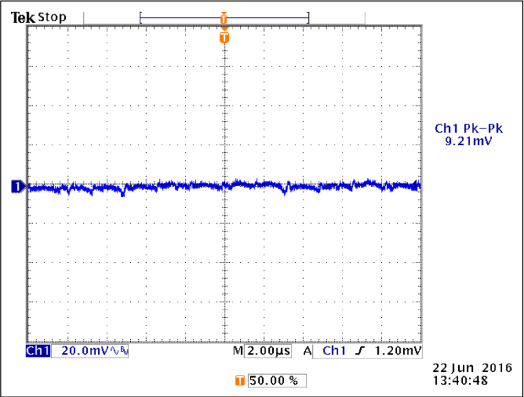

VCCPINT输出纹波 （3A 负载）

VMGTAVTT（0.9V） 和 VMGTAVTT（1.2V） 输出：

MAX17509双路降压稳压器接受12V输入，产生0.9V和1.2V输出，每路输出电流能力为2A。开关频率设定为 1MHz。 0.9V 输出电压由电阻 R310 （115k） 和 R311 （4.75k） 设定。1.2V输出电压由电阻R314（6.81k）和R315（75k）设定。两个输出都可以通过改变反馈电阻来改变。请参考MAX17509数据资料的输出电压设置部分。MAX17509包括过流（OCP）和过热保护（OTP）。它在满载和瞬态响应下具有出色的负载调节性能。两个输出均具有优于10mV的输出纹波。

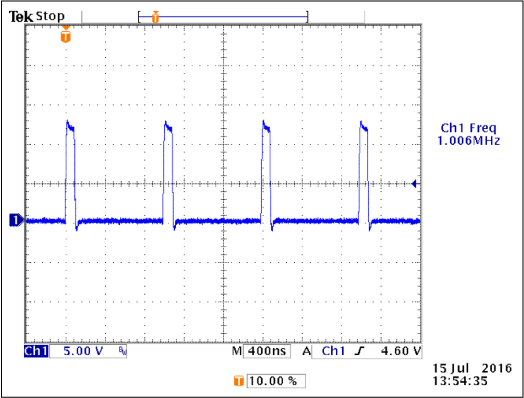

VMGTAVTT开关频率

VMGTAVTT瞬态响应（1A 至 2A 负载）

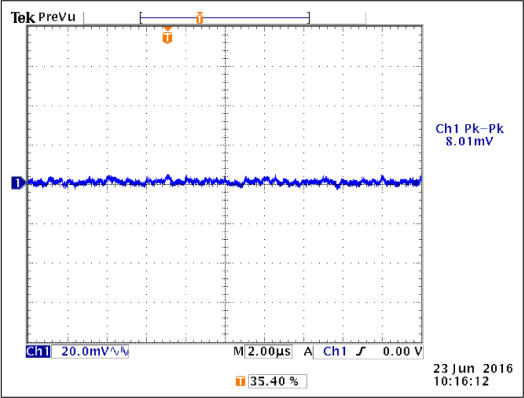

VMGTAVTT输出纹波 （2A 负载）

VMGTAVTT开关频率

VMGTAVTT瞬态响应（1A 至 2A 负载）

VMGTAVTT输出纹波 （2A 负载）

VAUX （1.8V） 和 VMGTAVCCAUX （1.8V） 输出：

MAX17509双路降压稳压器接受12V输入，产生1.8V和1.8V输出，1.8V电流能力为1.8V，1.8V输出电流能力为1A电流。开关频率设定为 1MHz。 1.8V 输出电压由电阻 R410 （40.2k） 和 R411 （11.8k） 设定。1.8V输出电压由电阻R414（11.8k）和R415（40.2k）设定。两个输出都可以通过改变反馈电阻来改变。请参考MAX17509数据资料的输出电压设置部分。MAX17509包括过流（OCP）和过热保护（OTP）。它在满载和瞬态响应下具有出色的负载调节性能。两个输出均具有优于10mV的输出纹波。

VAUX开关频率

在这瞬态响应（0A 至 1A 负载）

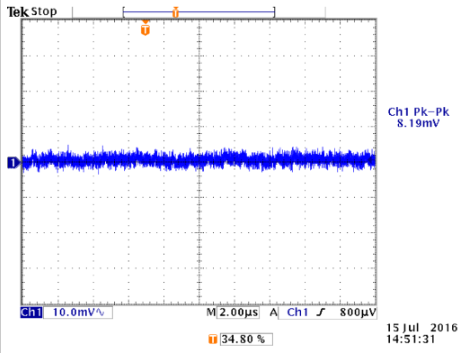

在这输出纹波 （1A 负载）

在MGTAVCCAUX开关频率

在MGTAVCCAUX瞬态（0A 至 1A 负载）

在MGTAVCCAUX输出纹波 （1A 负载）

VCCOPIO（3.3V） 输出

MAX17541G降压型稳压器接受12V输入，产生3.3V输出，电流能力为0.5A。开关频率设定为 600kHz。输出电压由电阻R704（48.7k）和R705（18.2k）设置。输出电压可以通过改变R704和R705来改变。请参考MAX17541G数据资料的输出电压设置部分。MAX17541G包括过流（OCP）和过热保护（OTP）。它在满载时具有 0.1% 的负载调整率和出色的瞬态响应。

在科皮奥开关频率

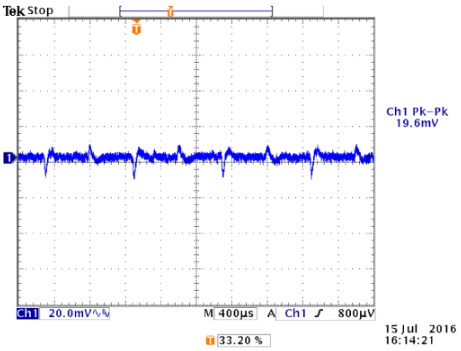

VCCOPIO瞬态响应（0A 至 0.5A 负载）

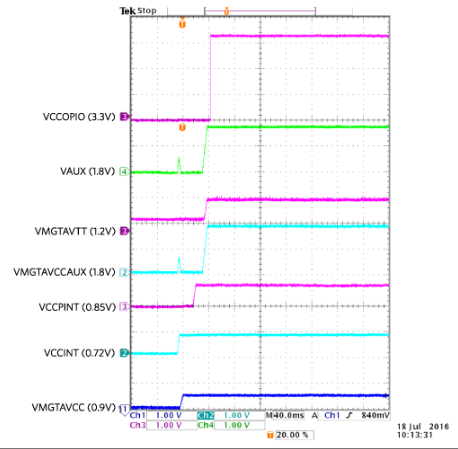

电源排序

电源排序通过使用电源良好和使能信号对输出电压进行排序来实现。输出电压VCCINT，VCCPINT和VMGTAVCC首先上电，其次是VMGTAVTT，VAUX和VMGTAVCCAUX和VCCOPIO。I2C、SMBus或PMBus时序控制器（如MAX34440）也可用于电压监测和电源排序。
