硬件设计案例分析之常用存储器FLASH与DDR的设计

常用电路模块的布局布线原则

常用存储器设计

*SDRAM

*FLASH

*DDR

*DDR2

*DDR3

*QDR

1、FLASH的设计

FLASH（闪速存储器）-速率较低

布局：一般采用菊花链

BGA->SDRAM->FLASH

（FLASH和SDRAM推荐距离为500~1000MIL），如下图：

2、FLASH的设计

布线（如图）

3W原则

等长范围：+-100MIL

特性阻抗：50欧

3、DDR的设计

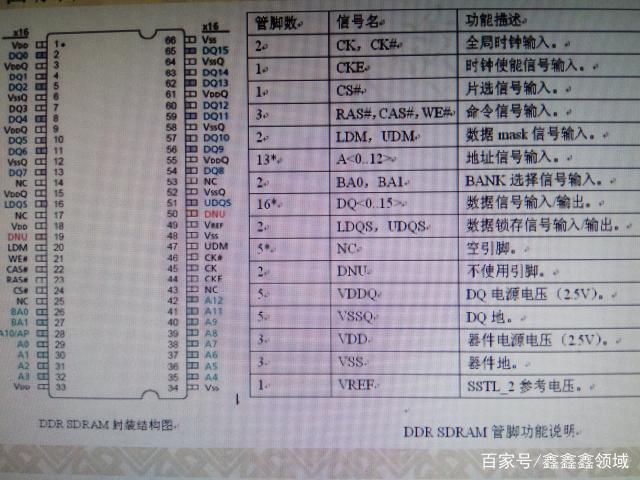

管脚定义解释（如下图）

4、DDR的布局

布局原则：靠近CPU摆放

DDR X1片时，采用点对点的布局方式，

DDR到CPU的推荐的中心距离：

当中间无排阻时：900~1000MIL;

当中间有排阻时：1000~1300MIL。

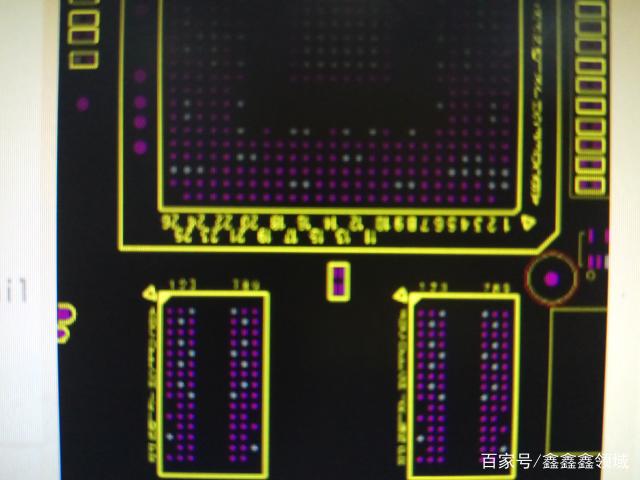

DDR X2片时，相对于CPU严格对称，如下图：

VREF电容的位置，如下图：

5、DDR的保护区域

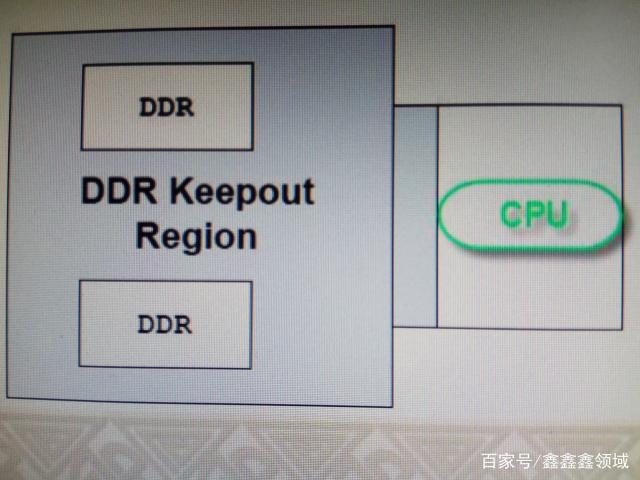

DDR2保护区域（KEEPOUT REGION）：DDR2内存组，所有同DDR相关的阻容电路，一直向CPU方向延伸至CPU的DDR控制器，称为DDR保护区域（DDR KEEPOUT REGION）。这个区域里需要满足一下条件：

A)不得出现与DDR无关的信号；

B)必须提供完整的地平面（信号线下方地平面不得中断）；

C)必须提供完整的VCC_1V8电源平面（信号线下方电源平面不得中断）。

如下图：

6、DDR的布线

特性阻抗：单端50欧，差分100欧；

数据线每10根尽量走在同一层；

信号线的间距满足3W原则

数据线、地址（控制）线、时钟线之间的距离保持20MIL以上或者至少3W

完整的参考平面

VREF电源走线推荐>=20~30mil

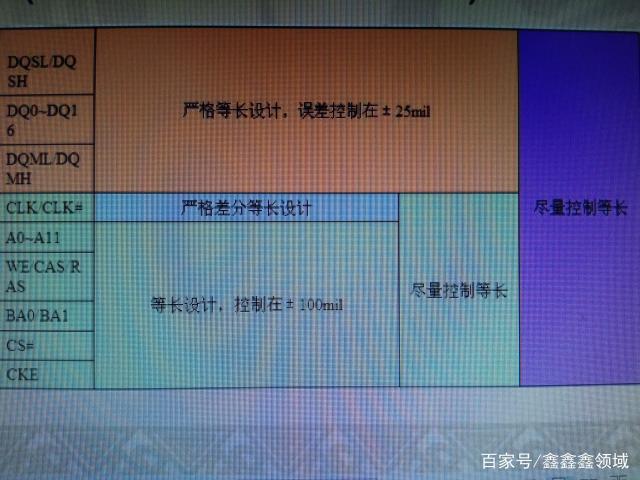

误差范围：

差分对误差严格控制在5MIL；

数据线误差范围控制在+/-25MIL；

地址线误差范围控制在+/-100MIL；

7、DDR的时序设计

DDR（采用树形或者星形拓扑）如下图：
