具有有源输出放电功能的线性稳压器需要快速关

图像传感器广泛用于许多领域，包括医疗领域，医生和医院工作人员将其用于医疗诊断。医疗器械经常受到恶劣环境的影响，包括不断打开和关闭，以及不断插入和拔出。由于图像传感器是医用成像仪中最敏感的组件，因此医疗设备制造商会采取预防措施，以尽量减少对电路造成压力或可能导致成像仪故障的情况。其中一个事件是不完全的上电或断电周期。

当仪器关闭时，理想情况下应尽快关闭图像传感器的电源，以便在理想条件下快速重新启动成像仪，即电路中没有电压徘徊。如果传感器由典型的线性稳压器供电，即使稳压器的电源可能会关闭，稳压器的输出通常由输出电容保持，从而使图像传感器保持通电状态，并可能破坏仪器所需的关断和开启性能。

为确保正确的电源排序，凌力尔特提供了 LT3063 - 一款微功率、1.6V 至 45V 输入、200mA 输出坚固型线性稳压器，具有有源输出放电功能，可在断电或器件进入停机模式时对输出电容器快速放电。

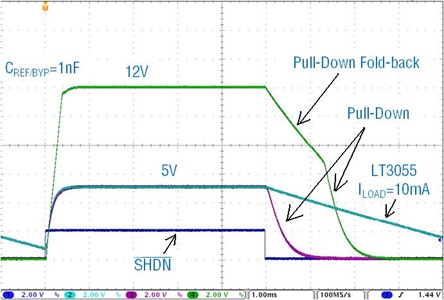

输出放电由内部低电阻NMOS器件从V实现外接地。当关断引脚（SHDN）被驱动为低电平时，控制电路将NMOS的栅极驱动为高电平。给定一个2.9V输出和一个10μF去耦电容，NMOS在290μs内将输出放电至750mV。当输入引脚（IN）被驱动至地时，NMOS将输出引脚（OUT）快速放电至NMOS的阈值电压，约为800mV。从800mV开始，外部负载以降低的速率对OUT引脚放电。控制电路实现了保护功能，这些功能允许 OUT 引脚在 –1V 至 20V 范围内驱动，而不会对 LT3063 产生不利影响。输出电压大于 6V 的限流折返可保护 NMOS 下拉，但对于较高的输出电压，可增加放电时间。

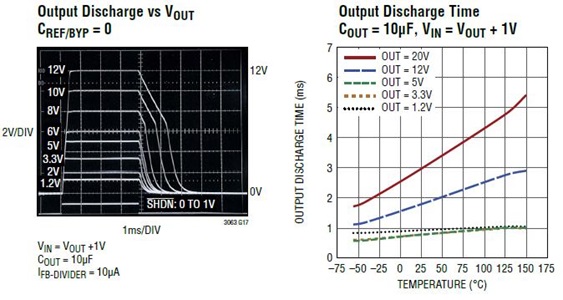

下图显示了各种输入电压下的输出放电特性以及温度的函数。

LT3063 的其他保护功能包括高达 ±50V 的电池反接保护、反向电流保护、具有折返功能的电流限制和热停机功能。该器件具有 30μVRMS 输出电压噪声 （10Hz 至 100kHz）、45μA 静态电流和小于 3μA 的关断电流，非常适合低噪声便携式应用。额定负载电流为300mA时，200mV典型压差电压也可以延长电池寿命。

除了医疗应用之外，LT3063 还面向音频系统 （即 MP3 播放器的音频电路，其中稳压器输出端的电压可能导致在断电时扬声器发出不必要的可闻噪声）、便携式 RF 应用、调制解调器和其他非医疗便携式成像应用。
