一种负电压产生电路的结构

由于负电压在电路设计过程中有时候是需要的，比如对微弱信号放大时需要对运放进行正负双电压供电（任何运放都既可以用单电压也可以用正负双电压供电，但在此时若用单电压供电输出会失真），因此需要了解一下负电压。本文仅简单说明一下其结构，不标元件参数了，因为我用multisim仿真没有弄出来预料的电压值（不知道是仿真软件问题还是啥问题），实际试验的话目前在这边出租屋里啥东西也没有，没有实验条件

一、一种负电压产生电路

1.电路图，如图1

图1

2.图解原理

（1）第一个电容充电过程，如图2：当控制基级为低电平时，PNP导通，NPN截止，电源给第一个电容充电

图2

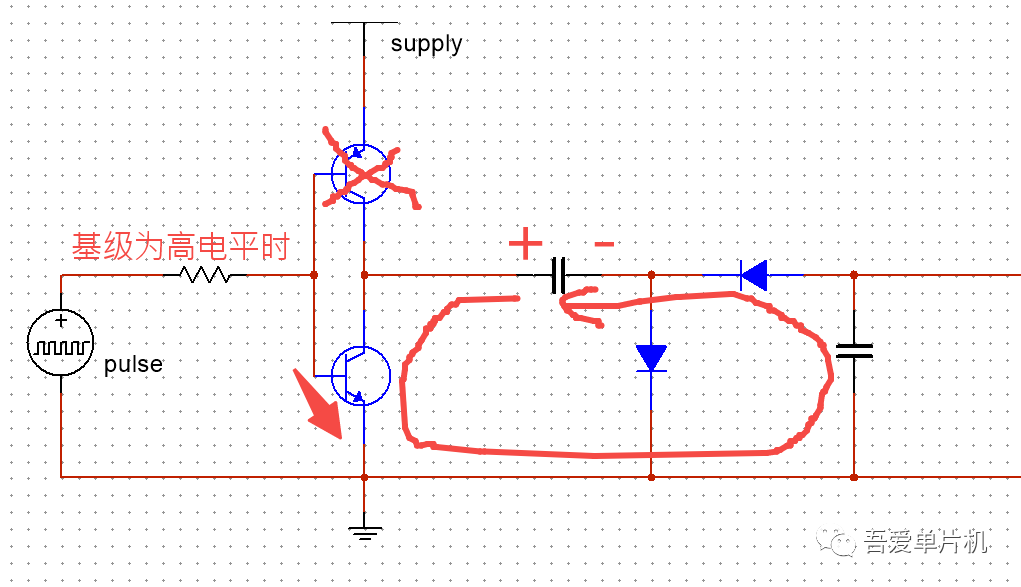

（2）第二个电容充电过程，如图3：当控制基级为高电平时，PNP截止，NPN导通，之前充好电的电容由于电压不能突变的特性，会和第二个电容构成交流回路，给第二个电容充电，此时如果不接负载，回路为直流断路，在第二个电容充满就失去电流，从而可以维持电压，在实际使用中由于负载的存在，这个电压是不能维持的，因此需要重复（1）->（2）的过程，即给脉冲控制

图3

（3）以上第二个电容充电后由于下极板比上极板电位高，而下极板接的是地，因此将上极板接出给负载供电即为负电压供电

（4）第一个电容为啥不会直接放电到地：因为不构成回路。这个不像电源给第一个电容充电的过程是由于电源的负极是接地的只是电源符号没有画出来这一点，因此电源给第一个电容充电是有回路的，而第一个电容放电只能和第二个电容构成回路因此它只能给第二个电容充电。
