浅谈不间断电源UPS的那些事儿

秋冬的季节，夜幕降临得越来越早，早早的便灯火通明，这时候要是停电的话就很闹心了。当然，日常生活的突发停电很少见了，但是为了保证用电的可靠性和持续性，有种设备充当着这个重要的角色——不间断电源UPS(Uninterruptible Power System)，今天我们就来聊聊UPS的那些事儿。

01何谓UPS

不间断电源，从字面很容易就想到，它能够持续不断地供电。其是利用储能装置作为后备能量，在市电断电等电网故障的时候，能够给用户设备提供电能，间接地保证"市电"的一种能量转换装置。

UPS的主要功能：

高可靠性地不间断供电;——基本功能

供电稳压、净化功能;——提供供电的可靠性和质量

电池管理功能;——储能装置的工作

智能监控功能;——满足维护管理的需求

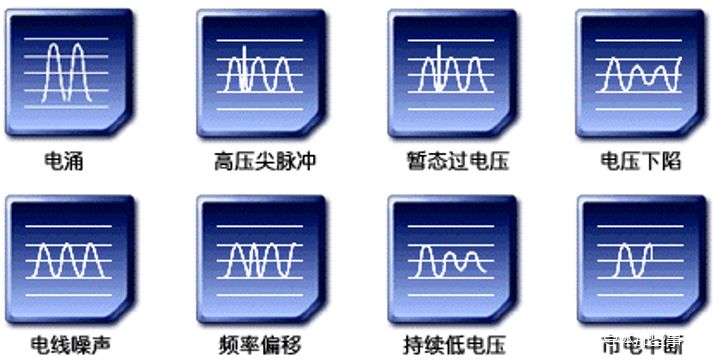

电网输出的电能有的时候不一定是安全可靠的，经常有对设备产生干扰的问题，我们分为以下几类：

UPS按照不同的情况可分为以下几类：

按供电体系不同：单进单出UPS、三进单出UPS、三进三出UPS;

按输出功率不同：小功率(<10kVA)、中等功率(10~30kVA)、大功率(>30kVA);

按工作原理不同：

后备式

在线互动式

在线式

02三种类型的介绍

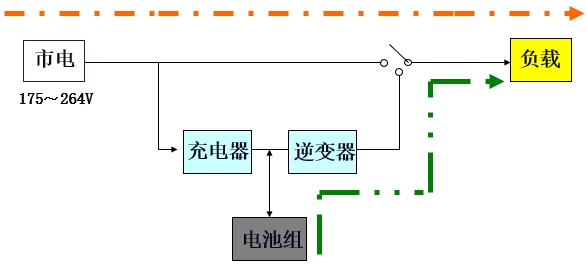

后备式

功率等级一般在0.25~2kVA左右。市电正常时逆变器不工作，切换时间较长。

互动式

功率一般在0.7~20kVA左右，逆变器和充电器结合到一起，并能够实现分段稳压。

在线式

正常情况下逆变电路始终处于工作状态。

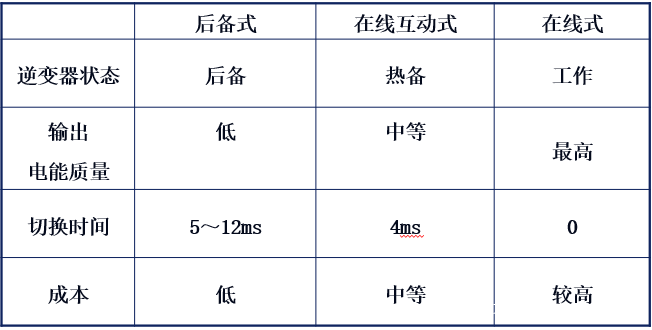

三种类型UPS的比较

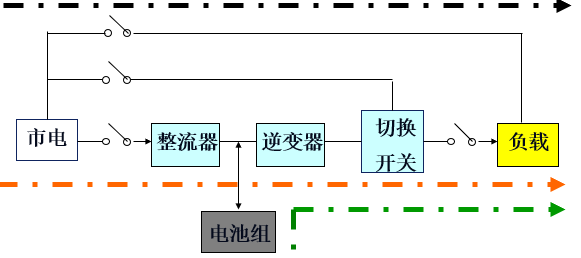

可见，在线式UPS的特点和性能在三者中最为突出，下面我们来聊聊在线式的工作模式。

①市电逆变工作模式

在主路市电正常提供时，UPS通过整流器、逆变器给负载在线提供高质量的交流电;同时提供整流器给电池充电，保证能够在市电故障时提供电能。

②电池逆变工作模式

当主路市电掉电或者故障时，系统自动无间断地切换到电池工作模式，有电池经过逆变器给用户提供所需地交流电。当市电恢复后系统自动无间断地恢复到正常工作模式。

③静态旁路工作模式

旁路工作方式有两种：一种是能够自动恢复到正常的工作模式;一种是需要人为干涉才能够回到正常工作模式。

在逆变器过载延迟或者受大负载冲击等情况下，系统自动无间断地切换到静态旁路电源给负载供电。在UPS恢复正常后，系统自动恢复正常供电方式。

当用户关机或者是主路市电掉电亦或不正常且电池储存能量耗尽，或者是发生较为严重的故障情况下，逆变器关闭，系统会停留在旁路工作模式。此后，若需要恢复到正常工作模式，则需要用户重新开机。

今天就聊聊UPS这些，希望你们能够喜欢。
