三星15W USB-A充电器内部结构拆解

充电头网拿到了三星一款近期生产的15W充电器EP-TA200V1，这款充电器由东洋益恩彼代工，为典型的三星随机充电器造型。这款充电器采用印规圆形插头，输出支持三星AFC快充，支持5V和9V两档输出电压。下面就对这款充电器进行拆解，看看内部的用料和设计。

此前充电头网还拆解过三星35W 1A1C双口快充充电器、三星65W 2C1A快充充电器、三星45W氮化镓充电器、三星国行版25W PD快充充电器、三星30W 1A1C快充充电器等产品，欢迎查阅。

三星15W USB-A充电器

充电器采用经典两段式造型设计，外壳表面磨砂处理，两侧过渡圆润，输入端配备印规插脚。

机身背面印有充电器参数，型号为EP-TA200 V2，支持100-240V~50/60Hz 0.5A，以及9V1.67A或5V2A输出。

顶面压印SAMSUNG品牌。

USB-A输出接口设在机身一侧，这也是不同于国行版的一大特点。

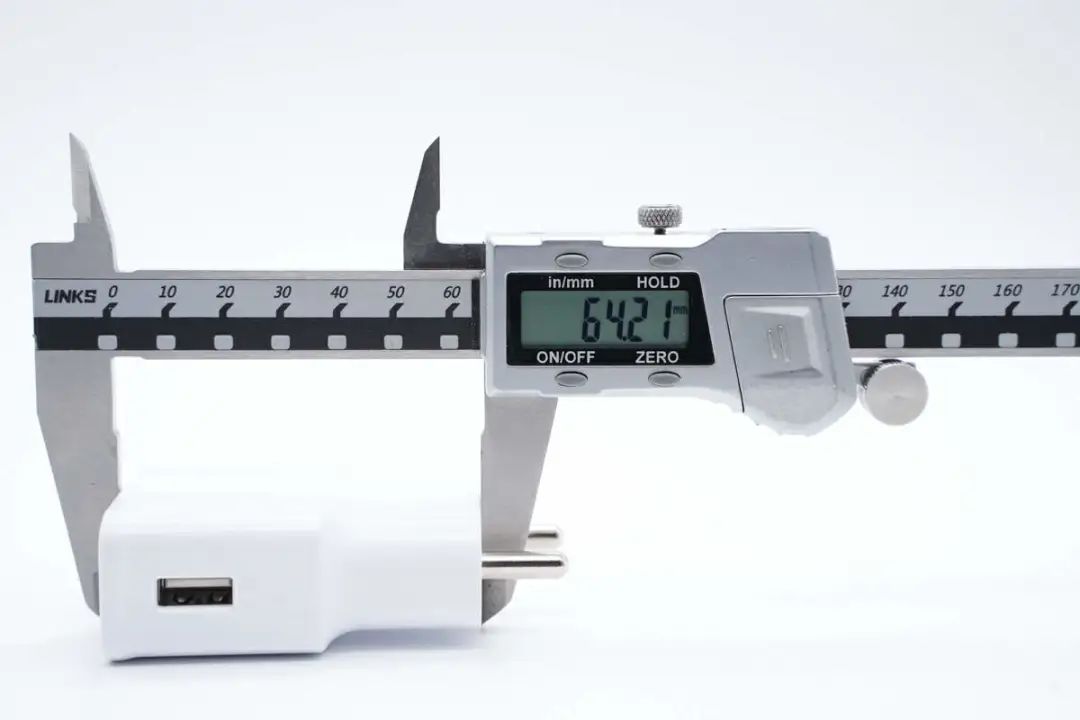

测得充电器机身高度为64.21mm。

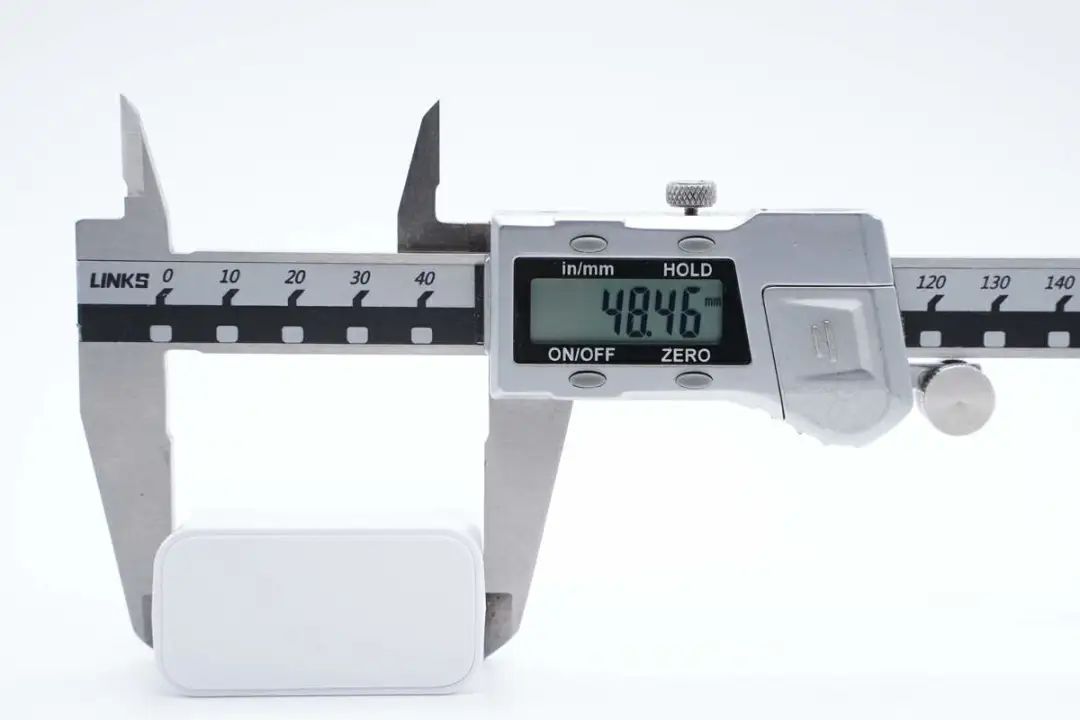

宽度为48.46mm。

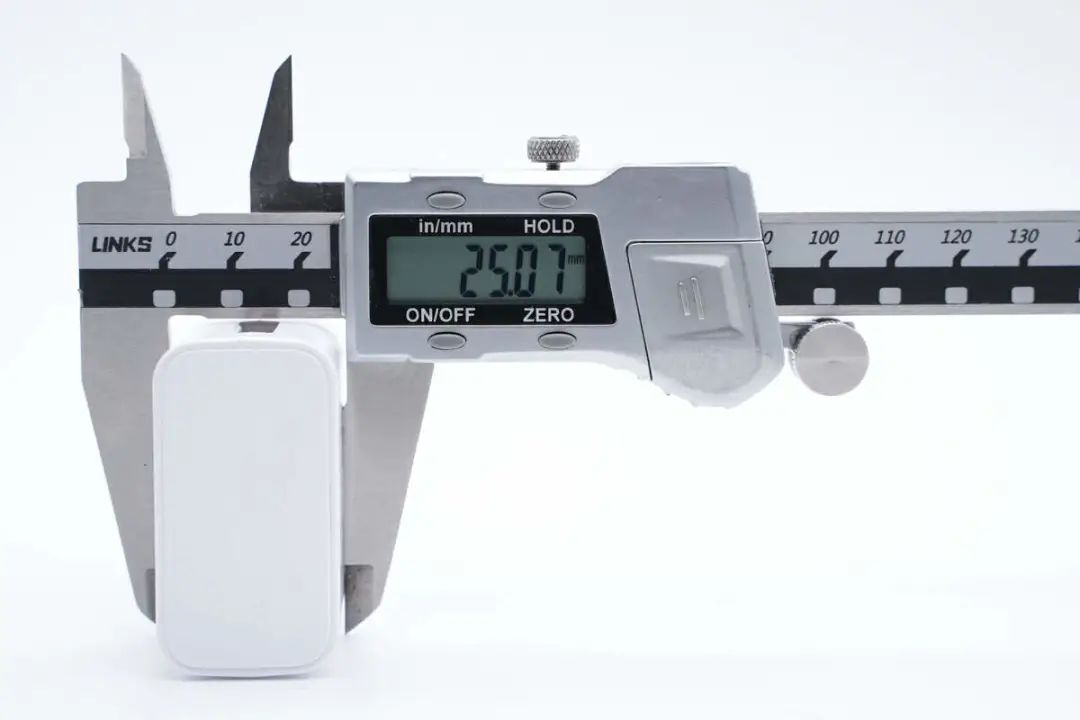

厚度为25.07mm。

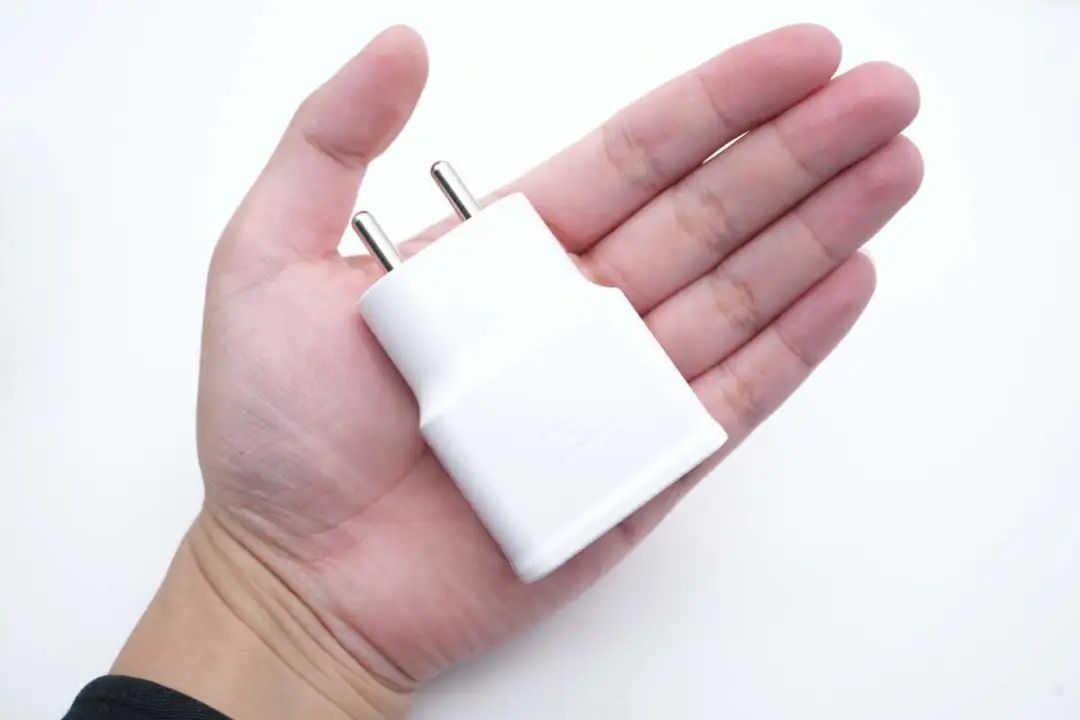

充电器拿在手上的大小直观感受。

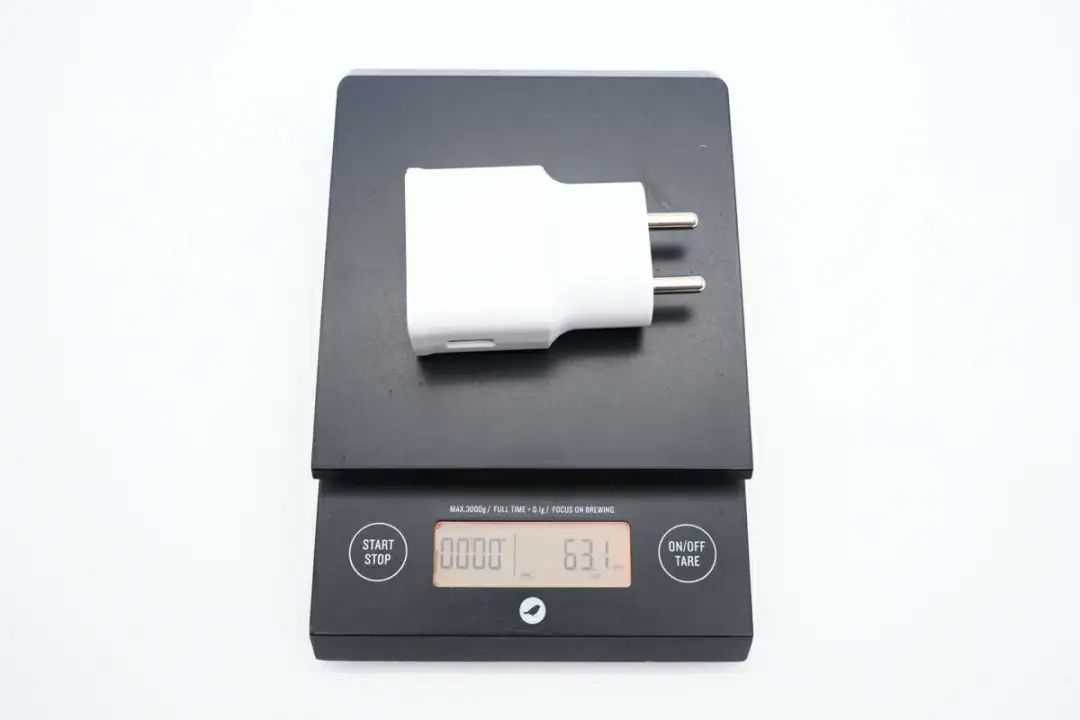

另外测得充电器净重约为63g。

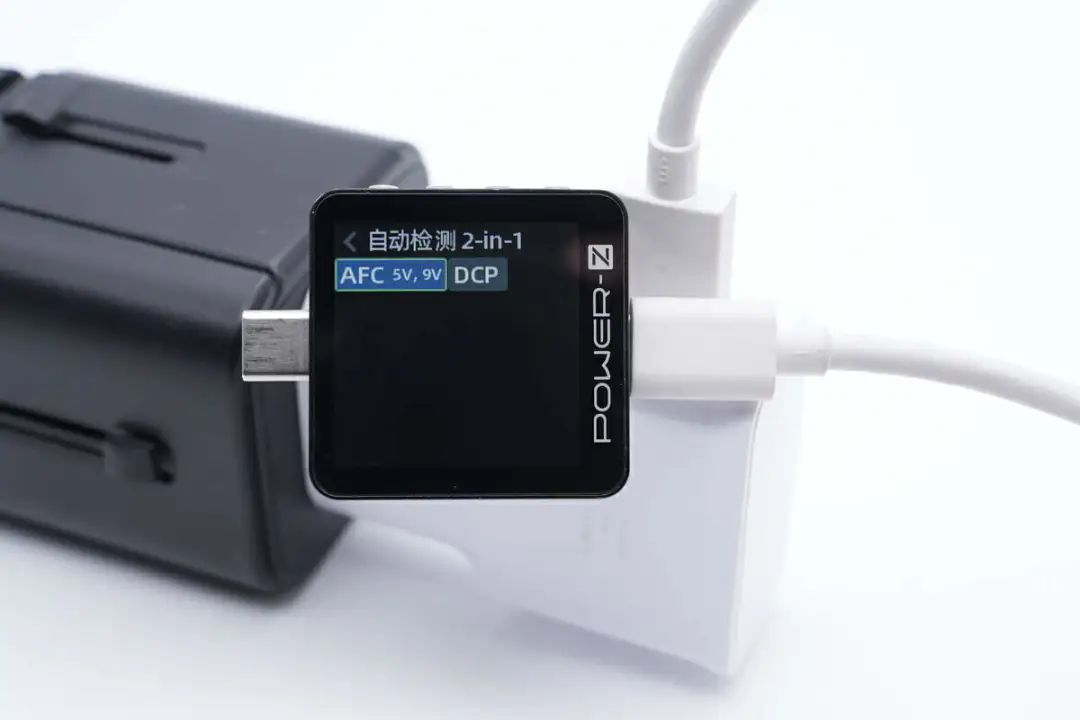

使用ChargerLAB POWER-Z KM002C测得充电器支持三星AFC以及DCP协议。

待机功耗测试

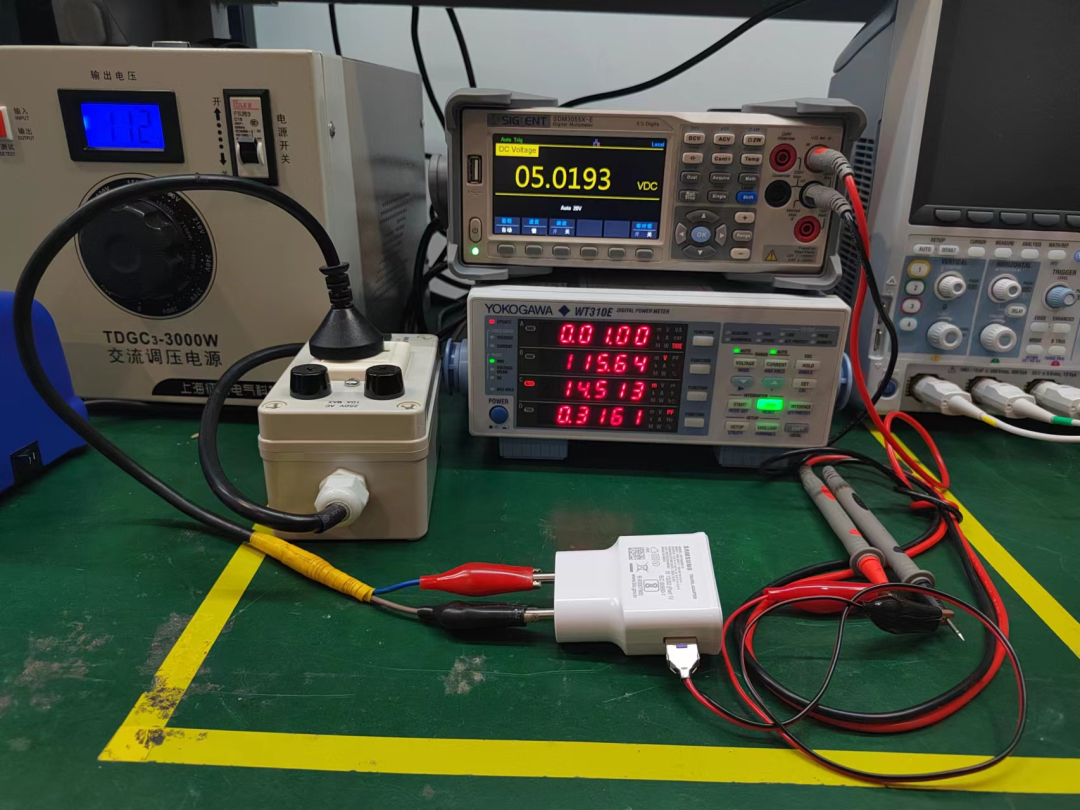

首先进行的是115Vac输入电压的待机功耗测试，5V输出的待机功耗为14.51mW。

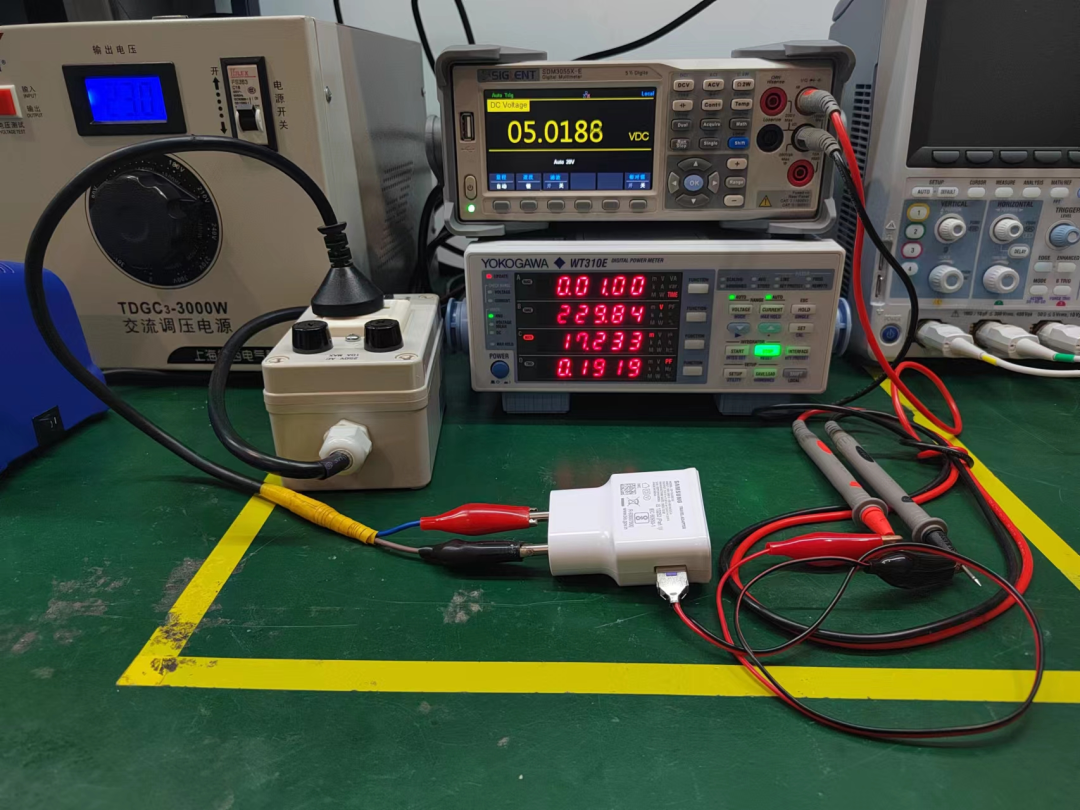

230Vac输入下，5V输出的待机功耗为17.23mW。远低于75mW的国际标准，低于20mW待机的充电器还是首次测到。

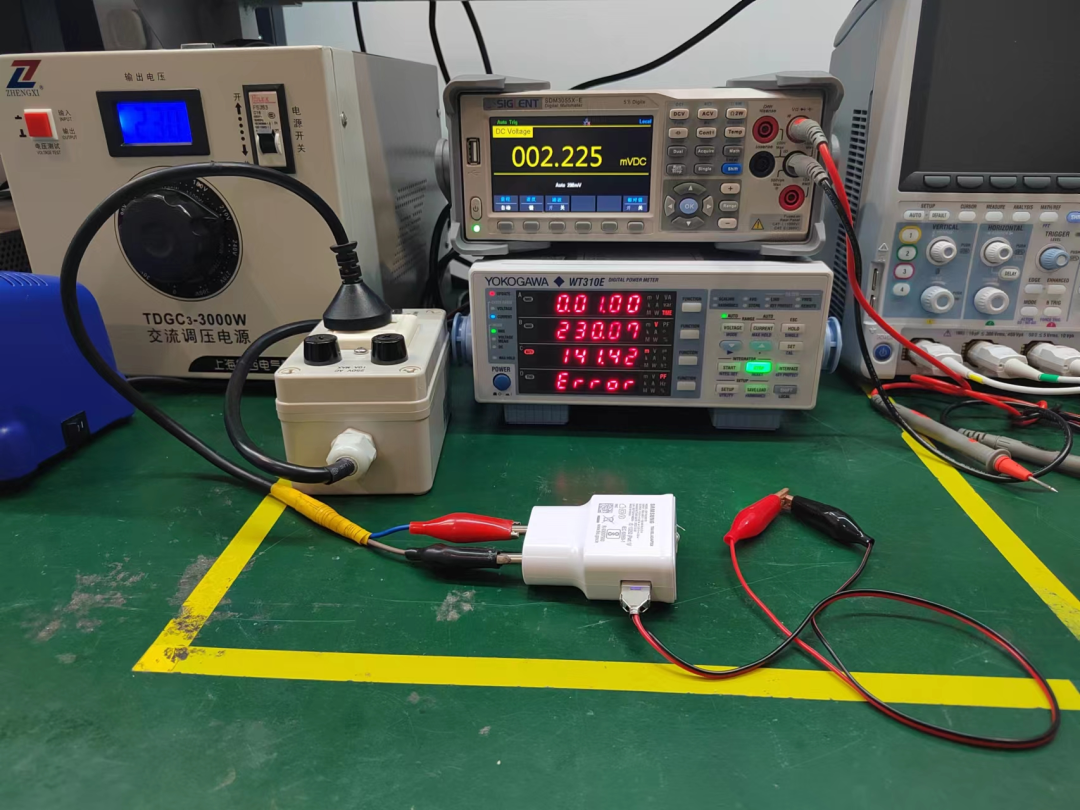

测试230Vac输入下的短路功耗，通过设备显示可以看到短路时的功耗为141.42mW，这么低的功耗完全避免了短路时接口端的发热。

115Vac输入下的输出短路功耗为101mW。

三星15W USB-A充电器拆解

看完三星这款充电器的外观和测试，下面就进行拆解，一起来看看这款充电器内部的设计和用料。

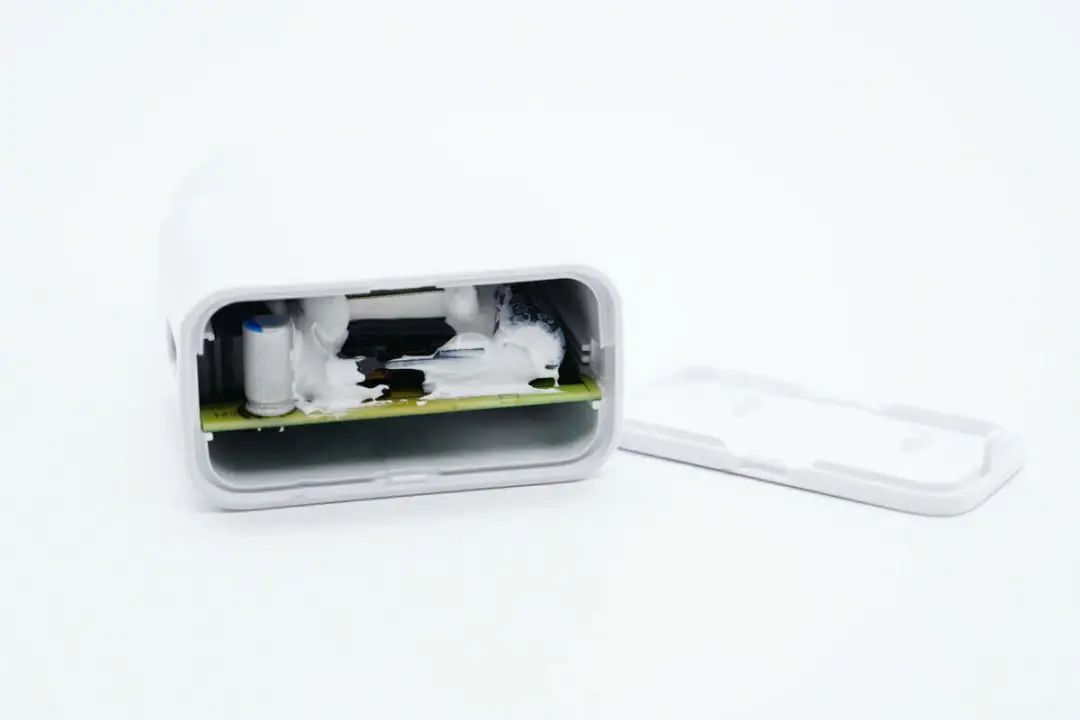

首先撬开充电器顶部盖板，露出内部PCBA模块。

取出PCBA模块，电解电容与变压器采用白色胶水固定，USB-A母座采用绝缘外壳，并打胶固定。

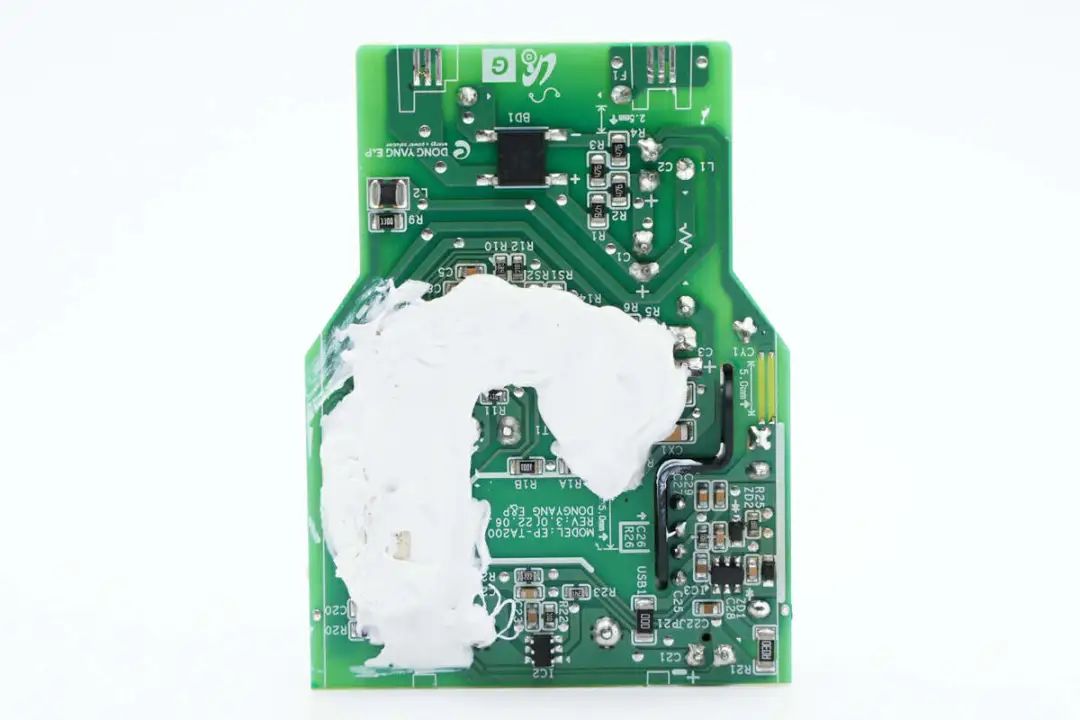

PCBA模块背面发热元件位置涂胶散热，图中顶部为取电触点，连接到充电器外壳内部弹片。

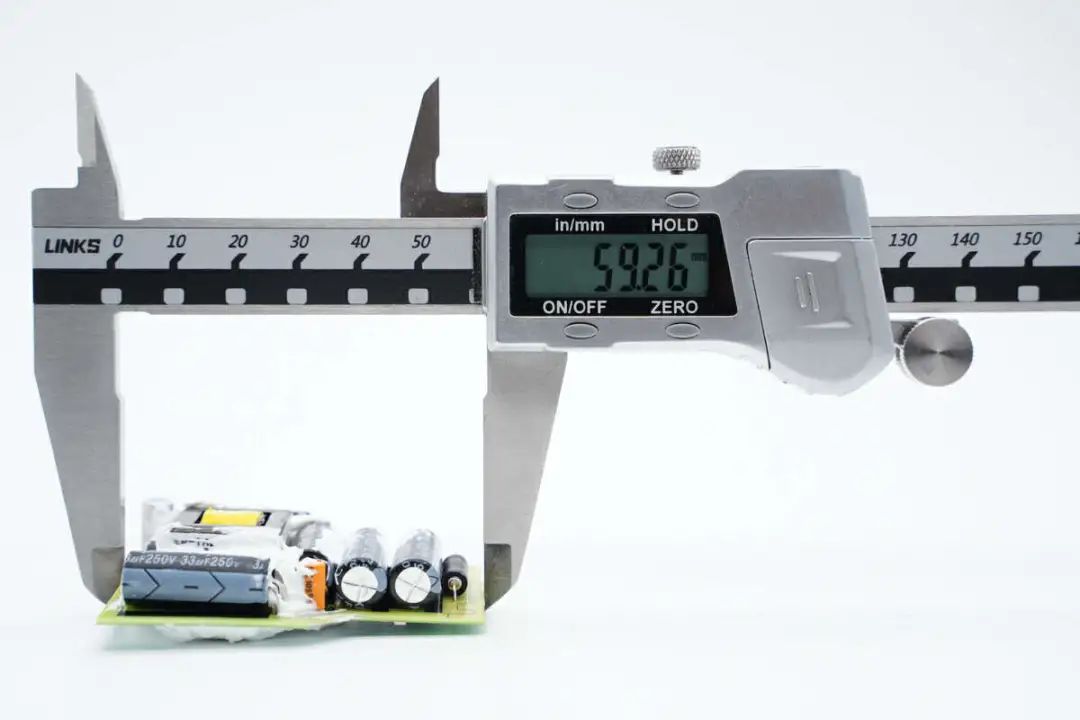

使用游标卡尺测得PCBA模块长度约为59.26mm。

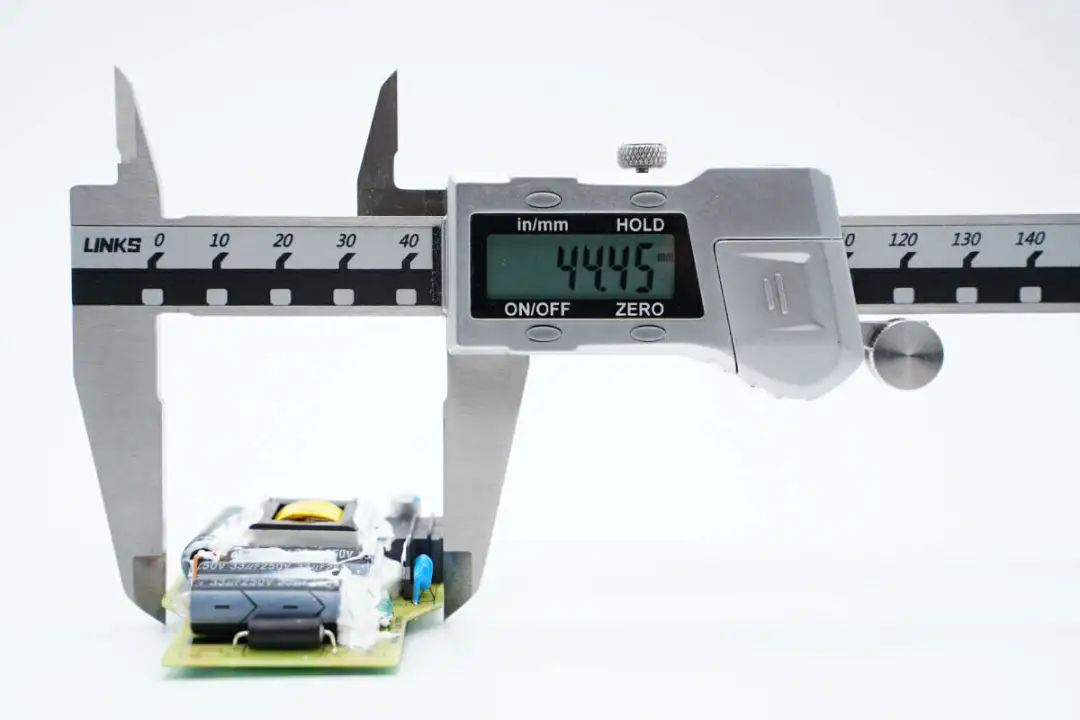

PCBA模块宽度约为44.45mm。

PCBA模块厚度约为15.3mm。

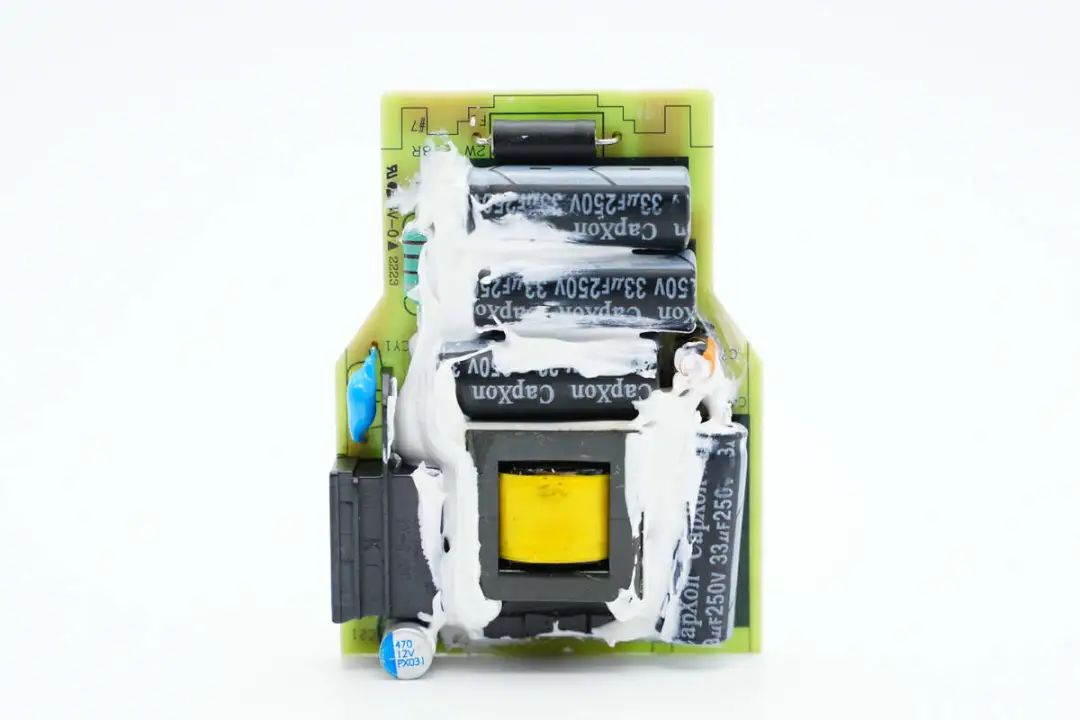

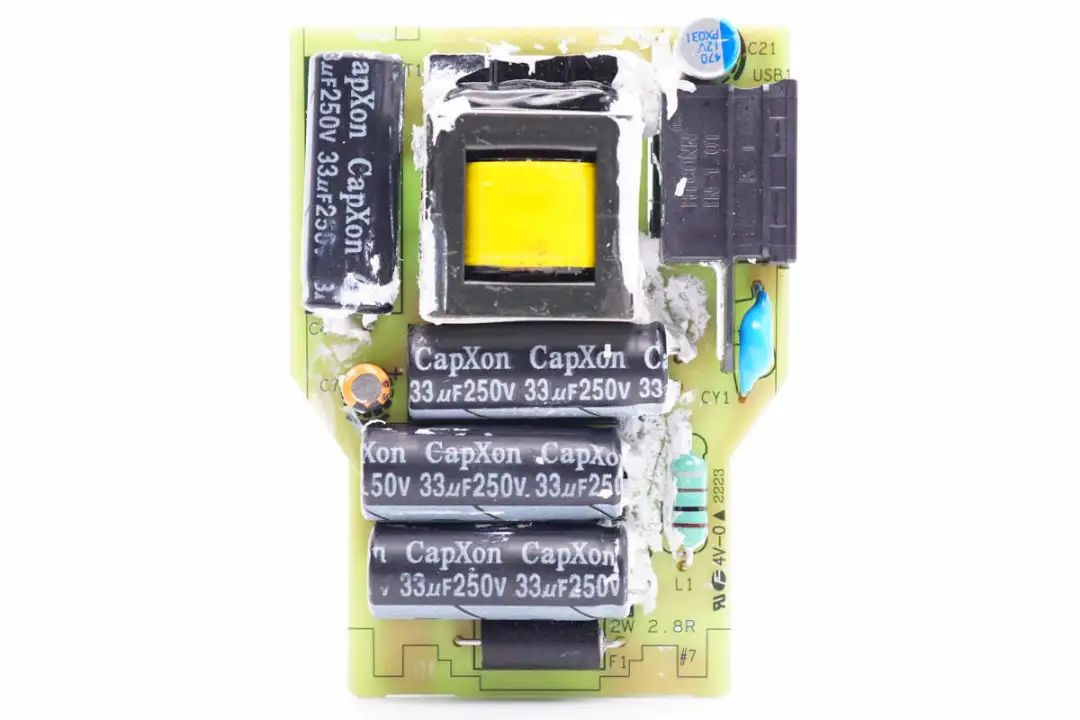

PCBA模块正面一览，底部为输入端，焊接保险电阻，高压滤波电容，差模电感，变压器，蓝色Y电容，输出USB-A母座和输出滤波固态电容。

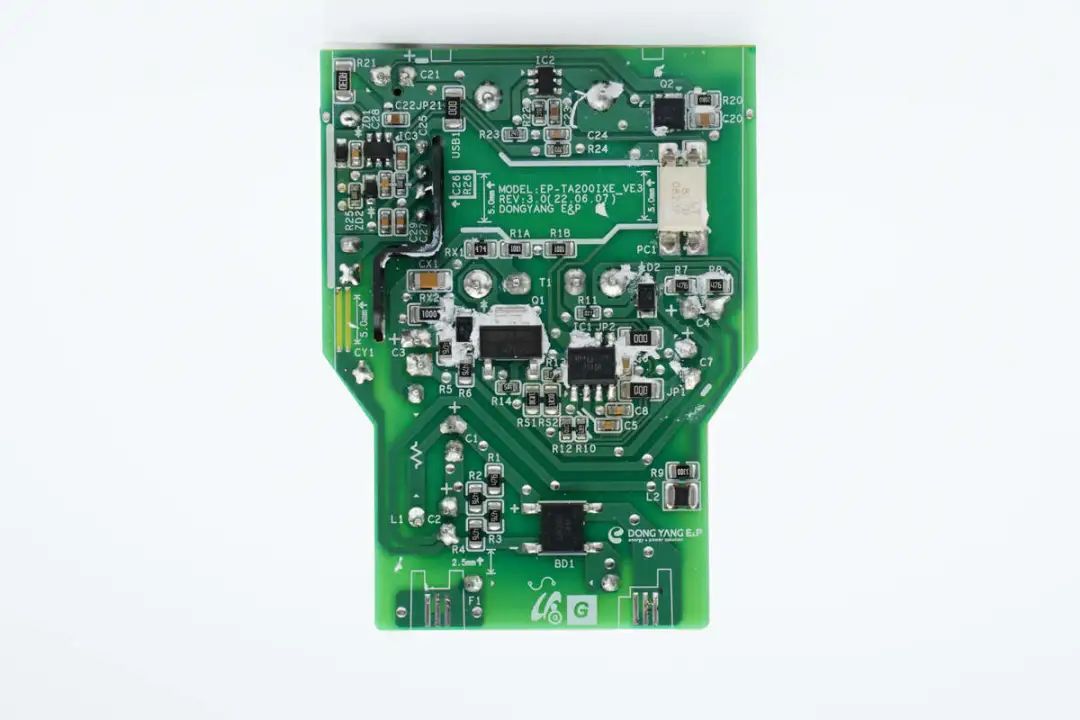

清理掉PCBA模块背面的胶水，底部为整流桥，上方为初级主控芯片，初级开关管，反馈光耦，同步整流控制器，同步整流管以及协议芯片。

三星这款充电器根据PCB丝印型号为EP-TA200IXE，充电头网获悉，三星这款充电器的开关电源以及协议芯片均来自华源智信，提供全套解决方案。充电器输出电压由协议芯片通过光耦控制调节，实现5V和9V两档输出电压。下面我们就从输入端开始详细了解各个器件的信息。

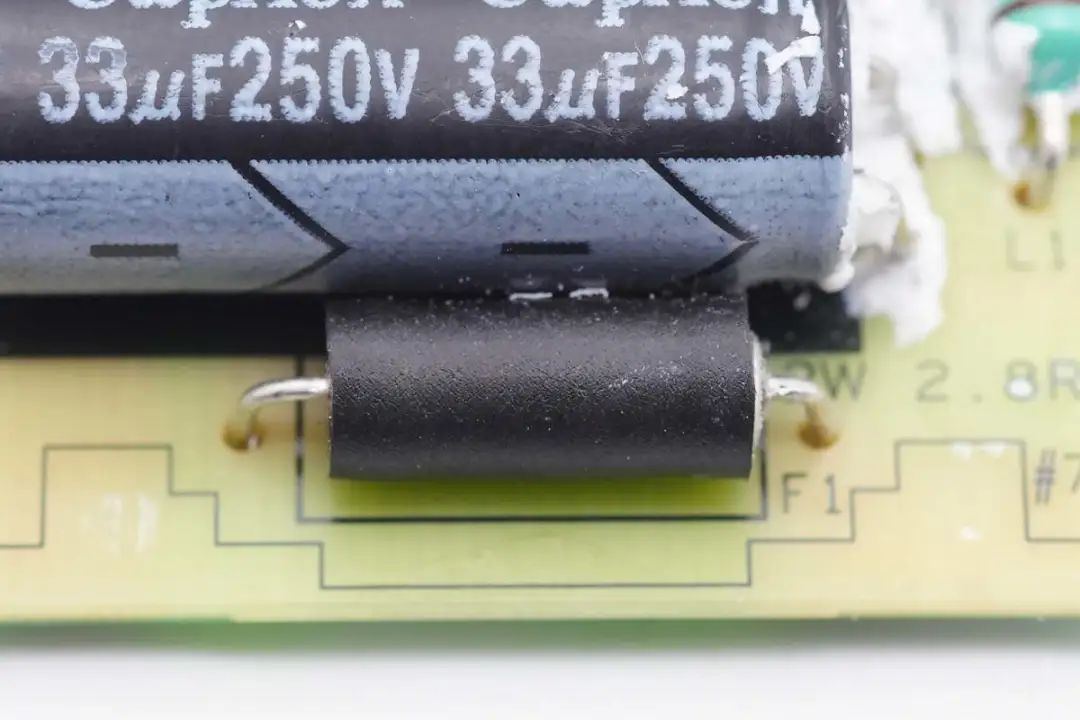

充电器输入端焊接一颗保险电阻，规格为2W 2.8R，用于输入端过流保护和浪涌电流抑制。

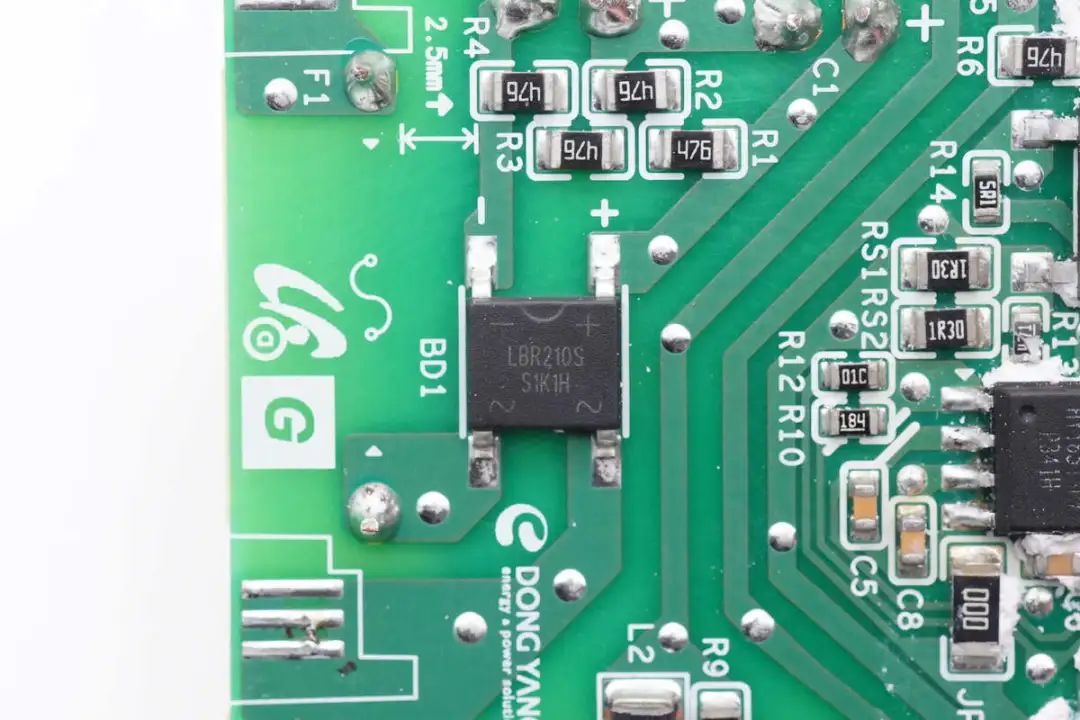

输入端快恢复整流桥型号为LBR210S，规格为1000V，2A。

高压滤波电容来自丰宾，规格为33μF250V。

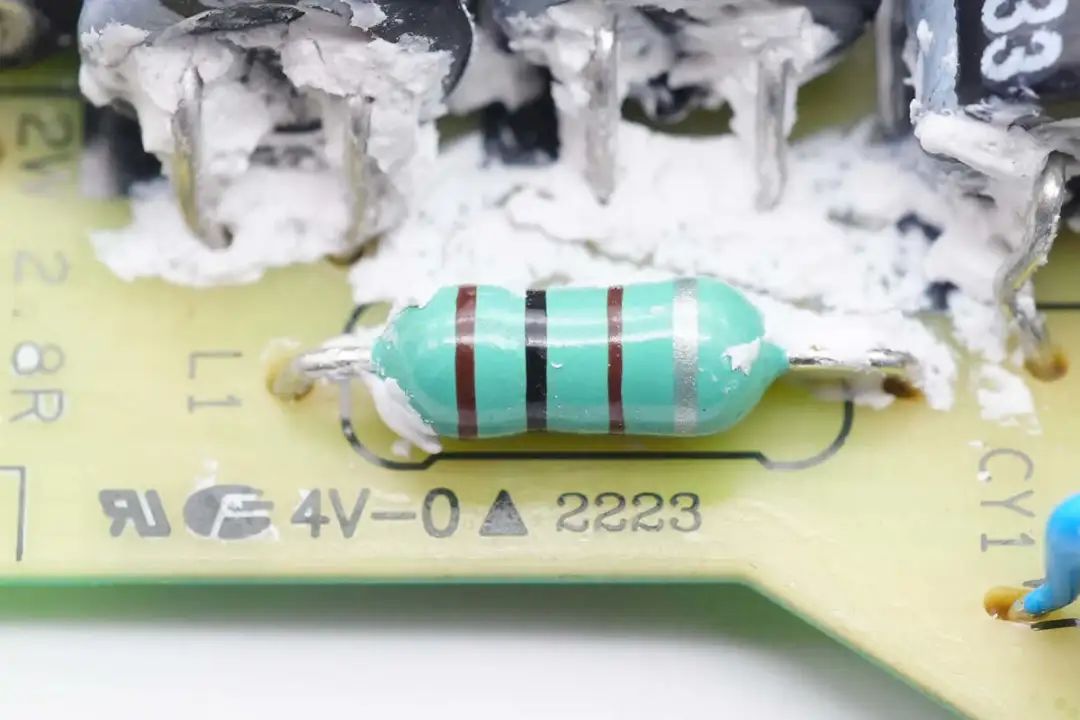

色环差模电感特写。

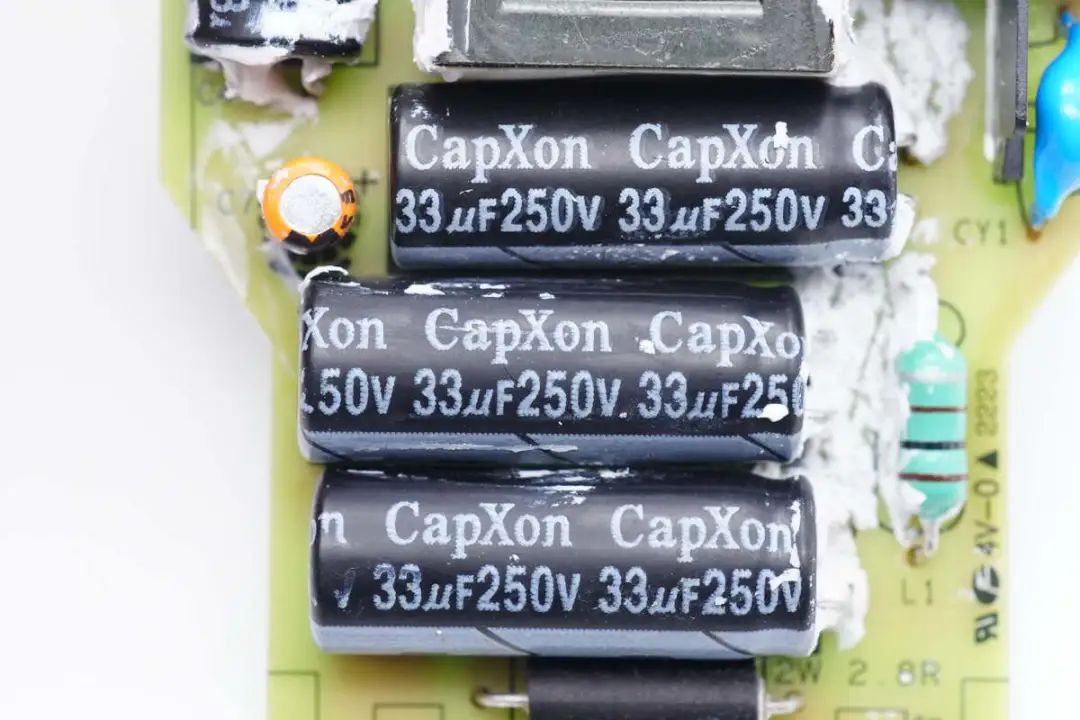

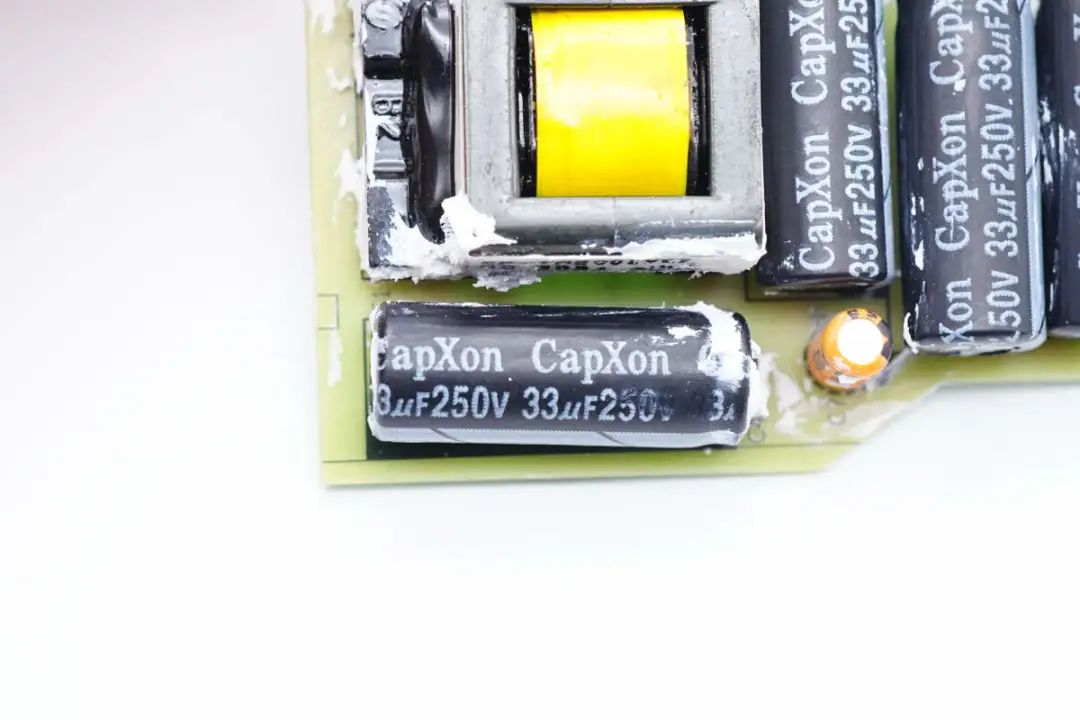

滤波电容共四颗，两两串联再并联，总输入电容等效为33μF/500V。值得注意的是，这款充电器内置的滤波电容耐压为250V，两颗串联后耐压达到500V，适合90Vac~300Vac超宽范围输入电压环境使用。

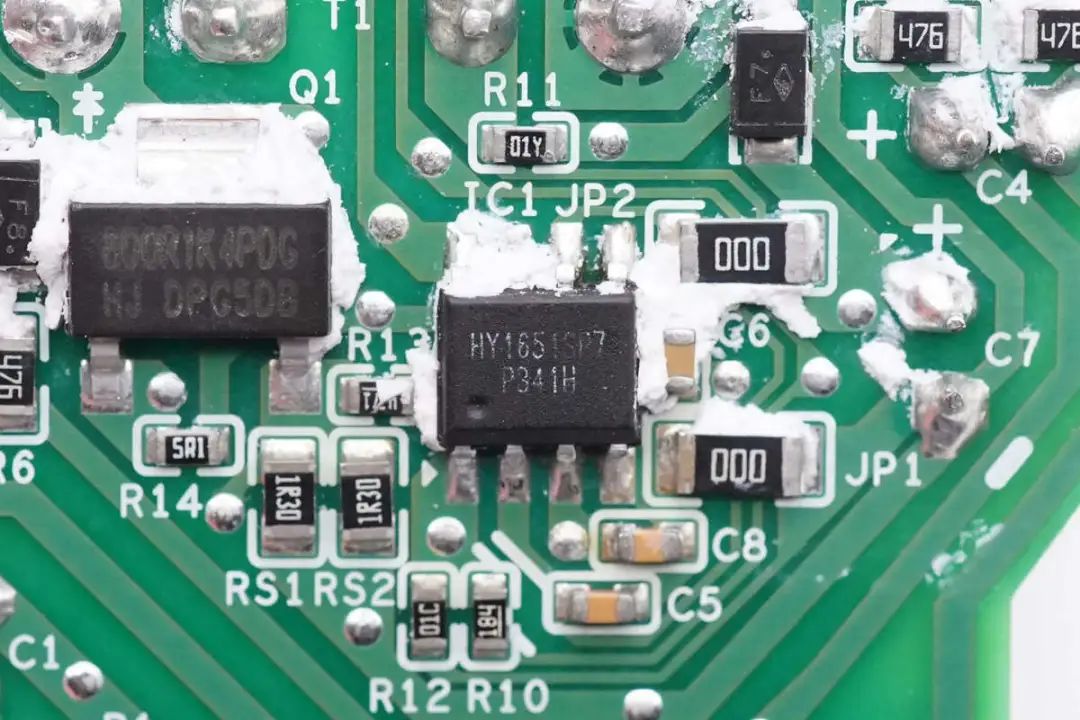

初级主控芯片来自华源智信，型号HY1651S，是一颗数字多模式超低待机功耗的反激控制器，芯片内部集成高压启动，采用峰值电流控制，支持抖频提升EMI性能，自适应的MOS管栅极驱动器能够平衡开关损耗和EMI特性，内置12V栅极驱动电压钳位，支持低于20mW超低待机功耗应用场景。

芯片内置输出过压和欠压保护，具备供电过压保护，变压器饱和保护，过载保护，过热保护和采样电阻保护功能，适用于充电器，待机电源以及适配器应用。

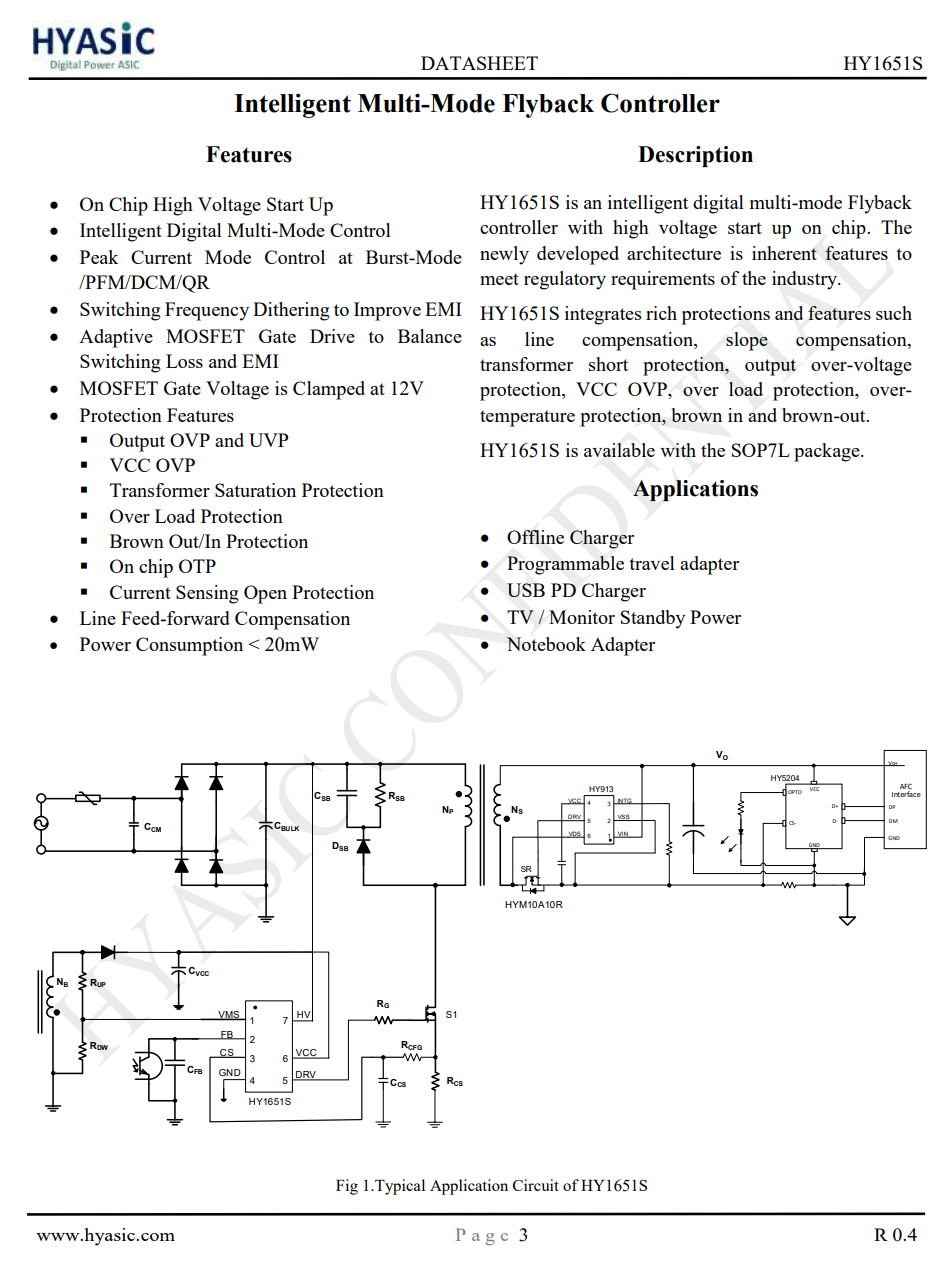

华源智信 HY1651S 详细资料。

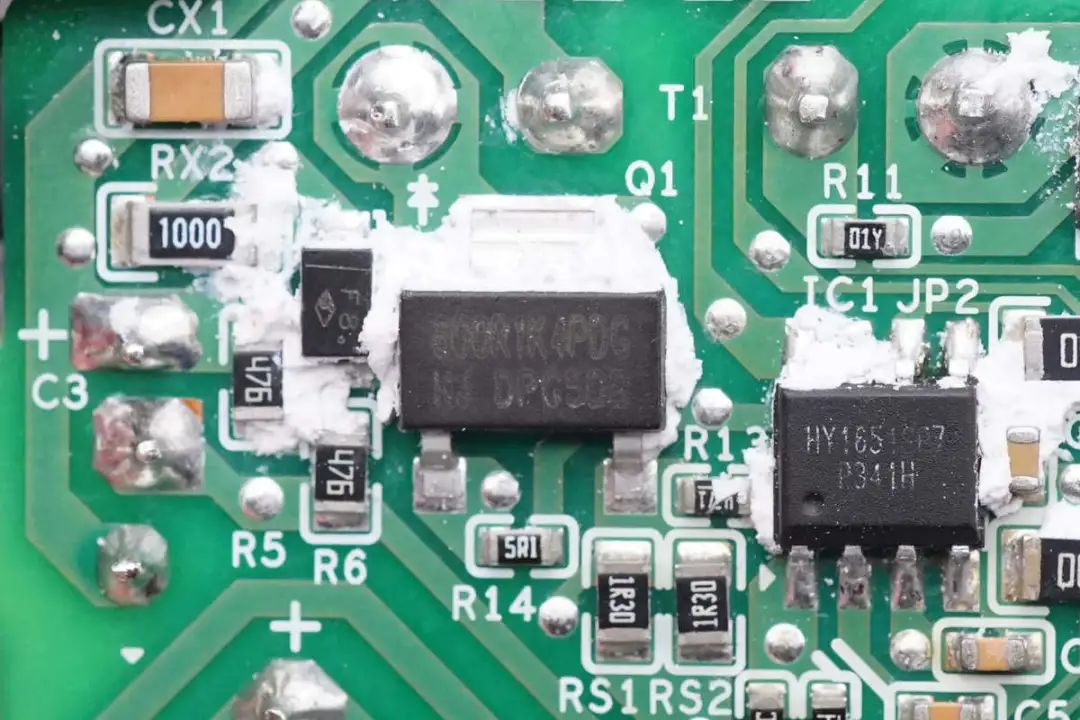

开关管丝印800R1K4PDG，采用SOT223封装，表面涂胶散热。

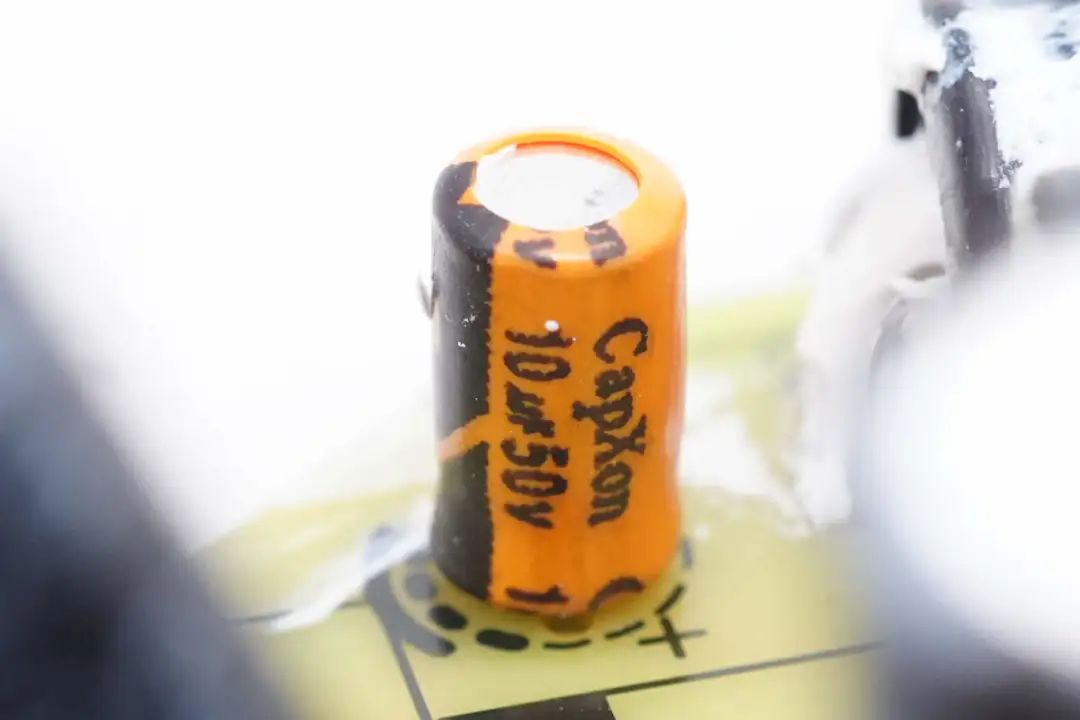

为初级芯片供电的滤波电容来自丰宾，规格为10μF 50V。

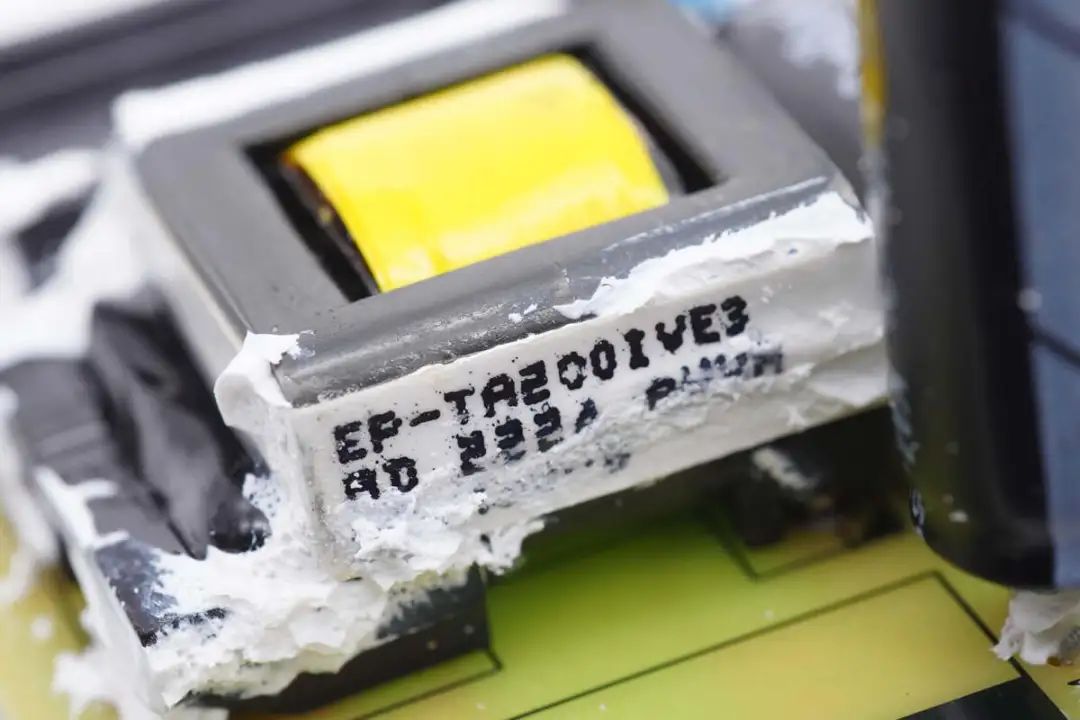

变压器磁芯侧面胶带标注了充电器型号为TA200。

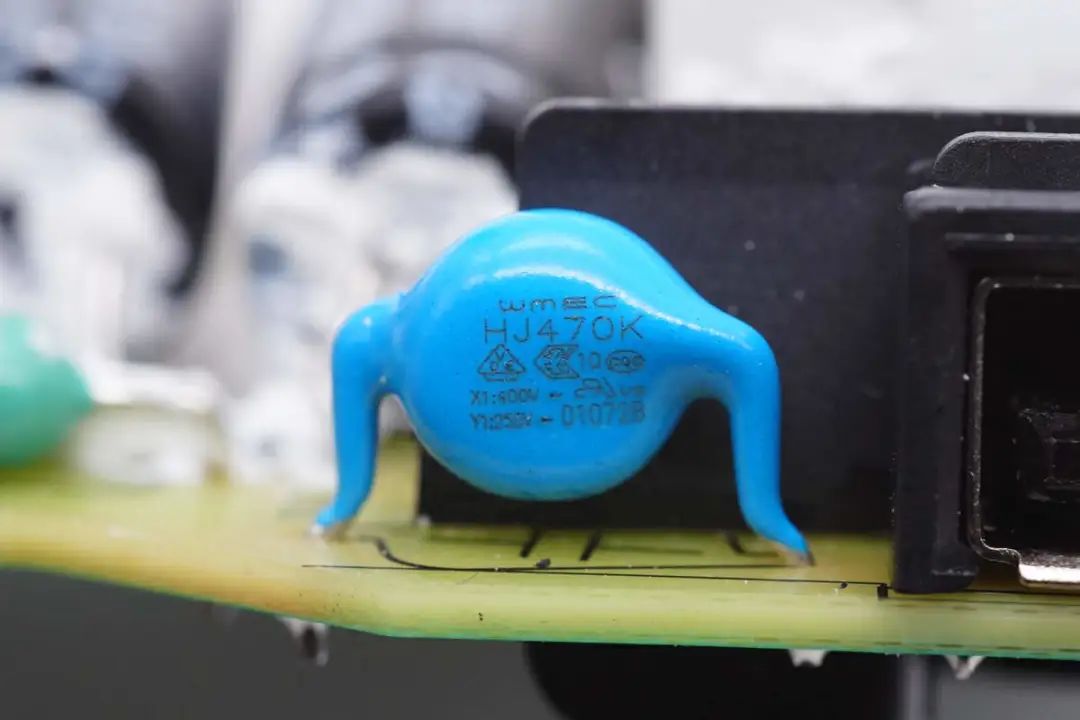

蓝色Y电容来自WMEC万明。

CT817B光耦用于输出电压反馈调节。

华源智信HY913是一颗数字自适应多模式同步整流控制器，适用于DCM/QR/CCM运行模式。芯片内置电荷泵，可以将供电电压升压，确保同步整流管完全导通，低压输出时效率更高。并支持开机下拉功能，支持预关断功能，加快关断速度，具有10ns关断延迟，支持CCM工作模式。轻载时将关闭驱动，进入绿色模式，降低待机功耗。

HY913内置积分功能，可以防止同步整流误开通，芯片支持3~25V供电范围，满足PPS供电范围，芯片内置初级和次级MOSFET同时导通保护，漏极检测引脚耐压高达150V，并支持内部供电电压钳位，无需外置绕组，外围元件精简，并具有更强的抗干扰能力。

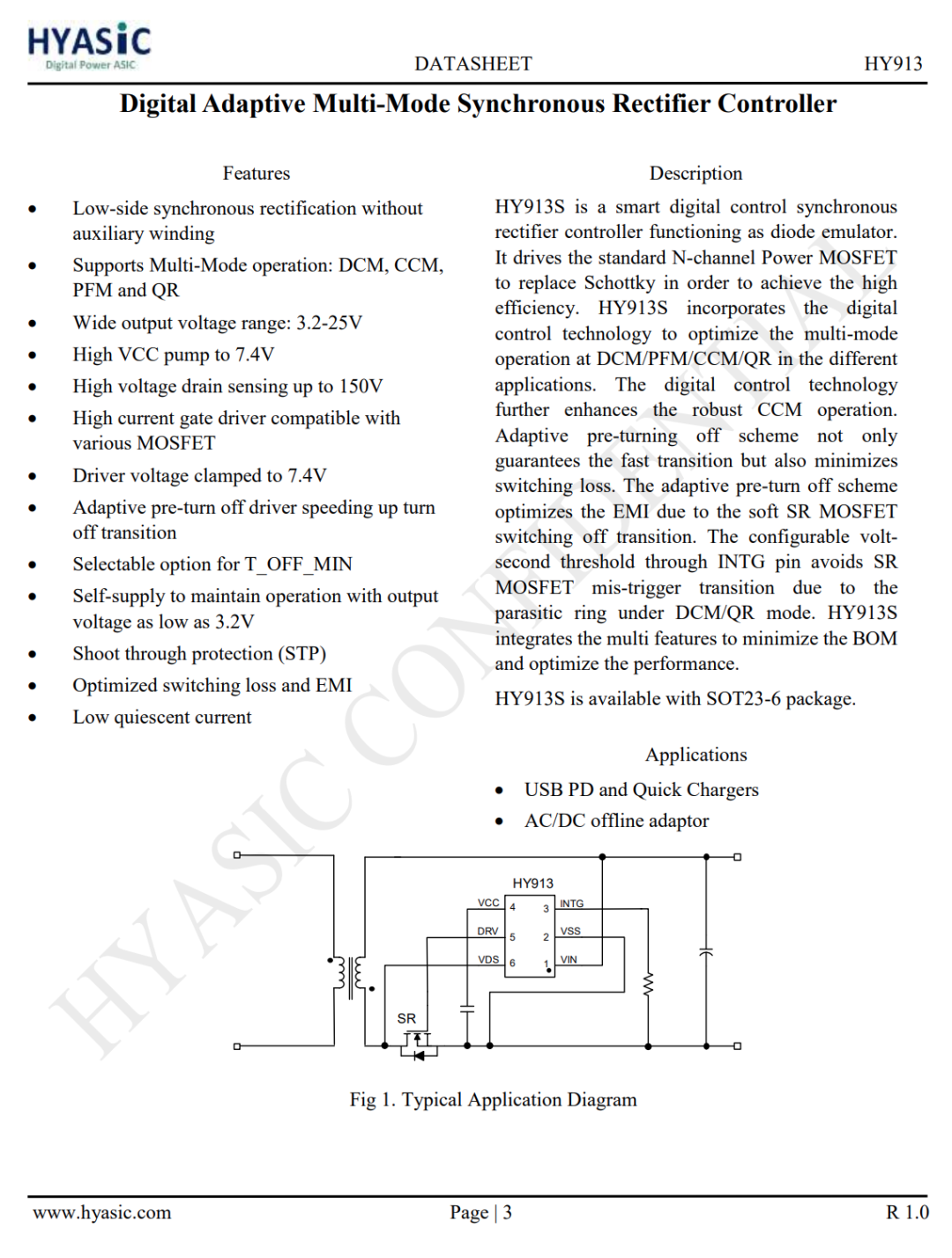

华源智信 HY913 详细资料。

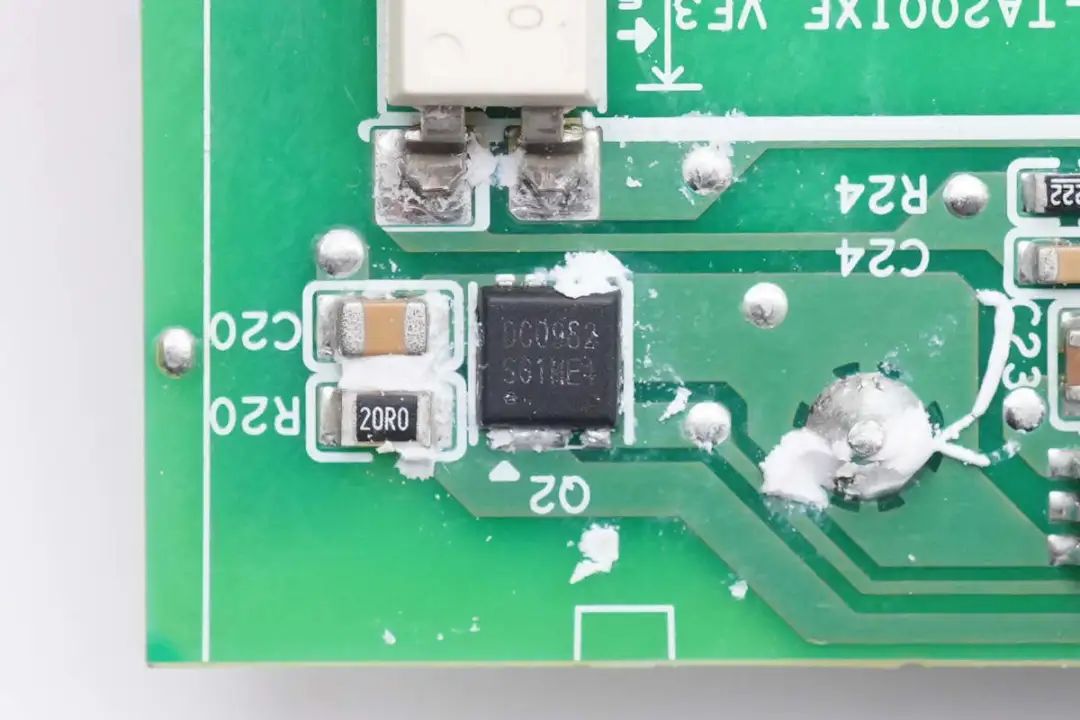

同步整流管丝印DC0982，由HY913进行同步整流控制。

华源智信HY5204S是一颗支持三星AFC协议的控制器，支持5V2A和9V1.67A两档输出功率，芯片内部集成电流传感放大器，外接取样电阻用于输出过流保护。芯片支持恒压恒流控制，内部集成环路补偿和VBUS放电，集成线损补偿，支持输出过压，欠压保护，支持数据脚过压保护和微短路保护，内部集成过热保护功能。

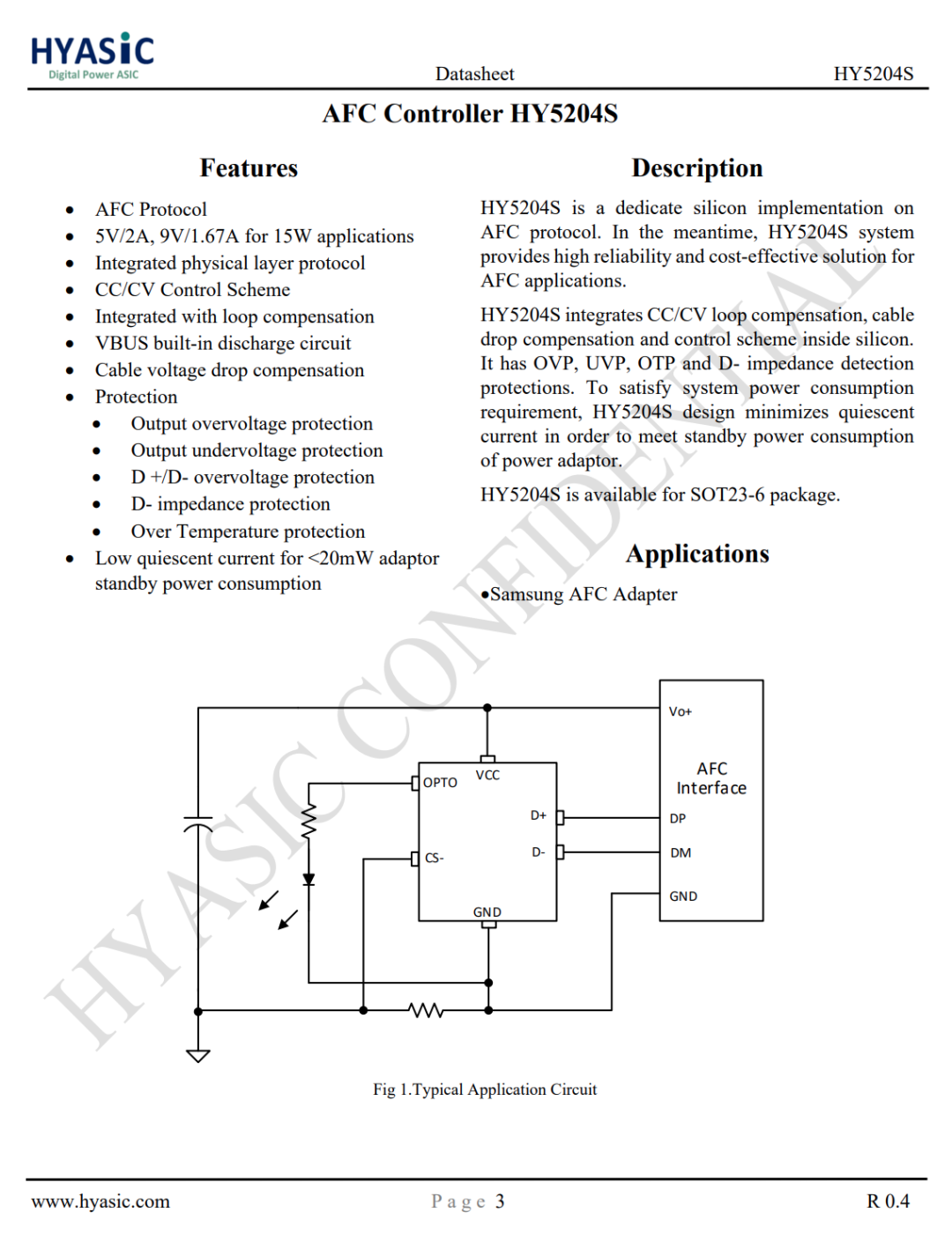

华源智信 HY5204S 详细资料。

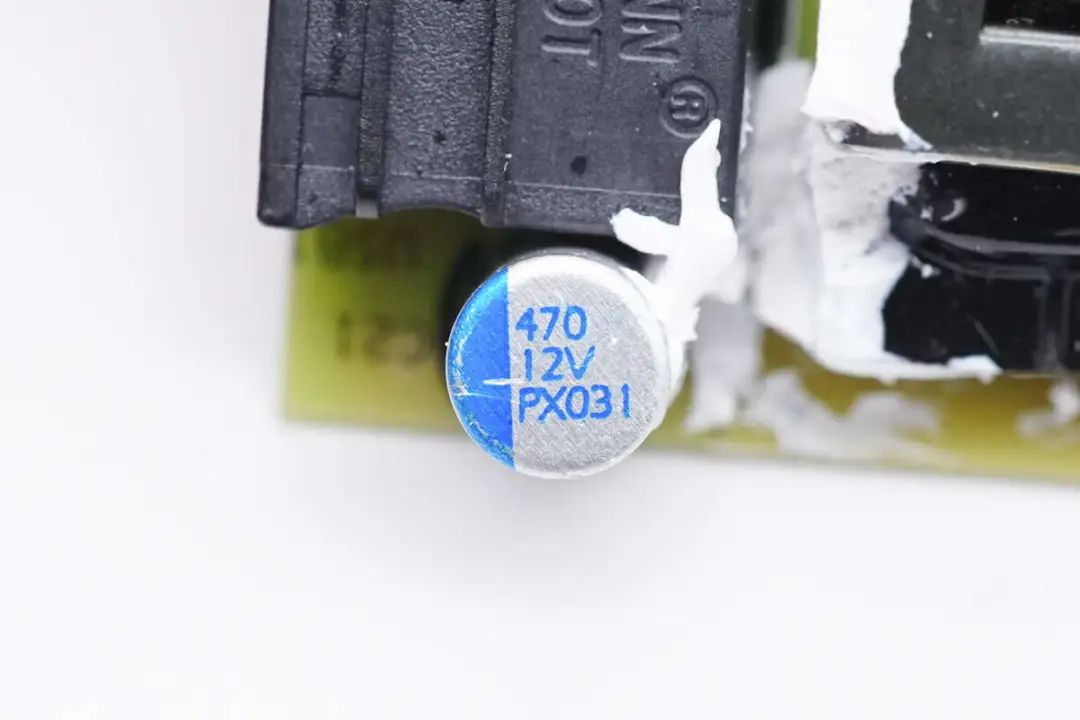

输出滤波来自丰宾，PX系列固态电容，规格为470μF 12V。

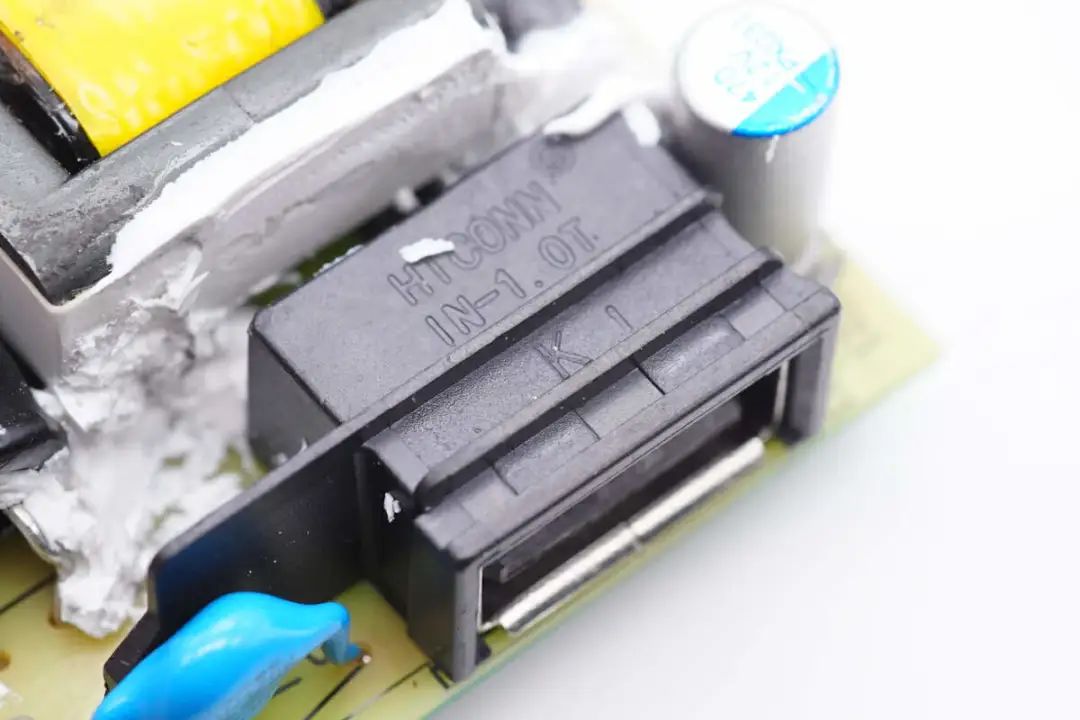

USB母座外套塑料壳绝缘。

USB母座采用黑色胶芯。

全部拆解一览，来张全家福。

充电头网拆解总结

三星这款新出的原装充电器仅支持AFC快充协议，支持5V和9V两档输出电压，配合经典外观设计，三星用户应该是再熟悉不过了。这款充电器为印规圆形插头，支持90Vac~300Vac超宽工作电压，亦可满足世界各地的不同供电电压。

充电头网通过拆解了解到，三星这款充电器内部采用了华源智信的全套快充解决方案，使用HY1651S+HY913S的快充开关电源方案，搭配HY5204S协议芯片，实现了全套芯片的国产化。低至18mW待机功耗，绿色更节能。充电器内部电容全部来自丰宾，元器件之间打胶固定散热，内部用料和做工都很扎实。
