USB3.0转SATA接口桥接芯片烧录指南

TUSB9261是TI的一款USB 3.0转SATA接口的桥接芯片，在使用过程中，因为需要对SPI flash做programming，所以会涉及到一定的操作步骤，很多人对此有些疑虑，其实只需要TUSB9261和USB口设计正确，。特别是在板子设计调试时，需要直接通过板载的方式直接进行SPI flash 烧录的时候，可以按照下述的步骤来进行。从板卡角度上来看，只需要，只需要通过USB一根线就可以烧录了。

至于量产时，可以继续使用该工具，但个人经验觉得可以采用先批量烧录SPI flash，然后再贴板的方式，效率应该会更高。

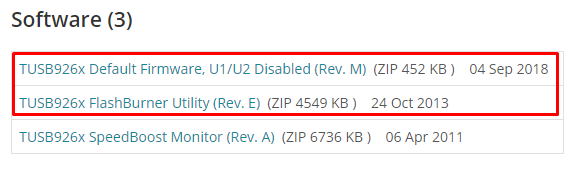

言归正传，在进行板载SPI flash烧录的时候，首先要下载如下两个文件，

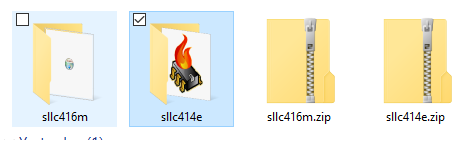

解压后安装，操作指南非常重要，里面有安装过程中的细节，

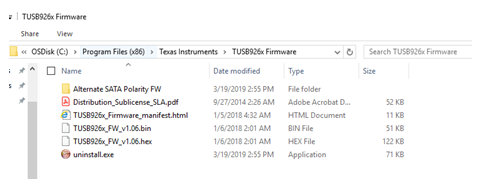

安装完成后，如下两个文件，两个文件都是EXE的，需要进行安装，一个是烧录工具，一个是firmware固件。

安装完成后，就可以着手准备烧录的事情了。

BTW，这里我使用的实验板是TUSB9261的demo板

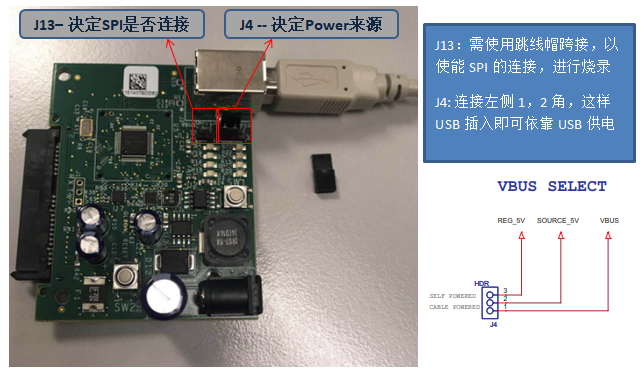

首先，这个demo板可以直接靠着USB 5V供电。如下图所示，然后调整跳线冒，连接到电脑。

PS: 上图实际拍摄时，J13的跳线帽是断开的，需要连上；J4的连接是正确的。

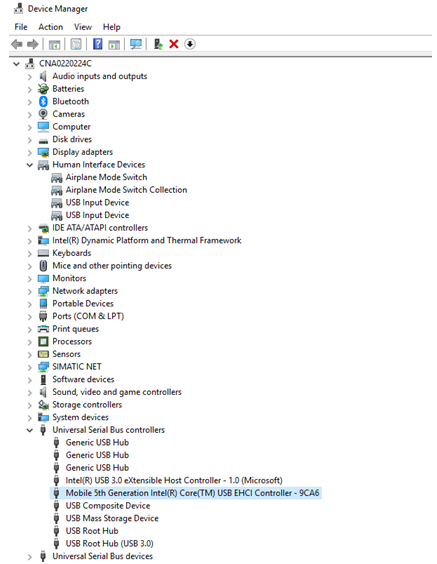

在电脑上的设备管理器中，连接前后可以看到如下变化：

打开装的flash burner软件。

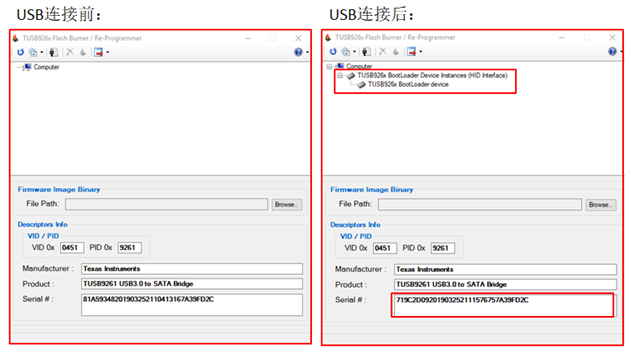

软件上在USB连接前后可以看到如下的差异：

这里特别要注意上面的 “Bootloader device”的字样和VID/PID信息，如果VID = 0x0451 并且 PID = 0x9261，表示这个SPI device里面没有被灌入程序，可以直接进行烧录。

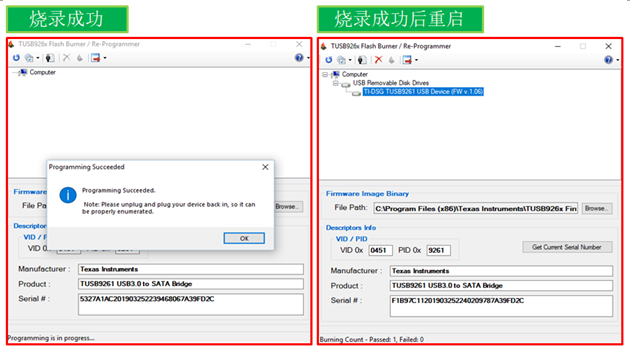

正常烧录的记录如下：（PS: 记得一定要选择bin文件）

烧录完成了之后，将USB断电，等于把demo板断电，然后再连上，就可以看到设备出现变化了，这就是成功烧录了如下文件后的结果。

C:Program Files (x86)Texas InstrumentsTUSB926x FirmwareTUSB926x_FW_v1.06.bin

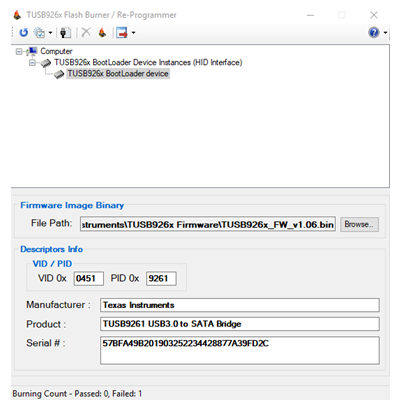

倘若出现烧录失败的情况，失败界面如下，有两个可能：

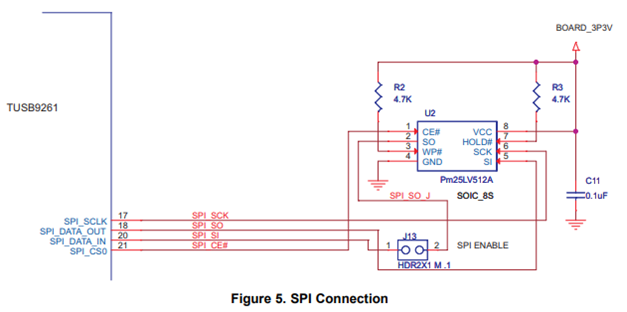

你的SPI flash连接有问题。比如上面我第一次实验室，没有连上SPI，就会出现如下的错误情况。

你的SPI里面已经有了firmware，这时候，正常连接时就能看到这个设备不再是bootloader之类的东西了，而是一个设备名。这时候，你需要erase掉SPI FLASH的内容后，重启板子，再进行前面提到的烧录流程即可。

由于SPI没有正确连接导致的烧录失败：

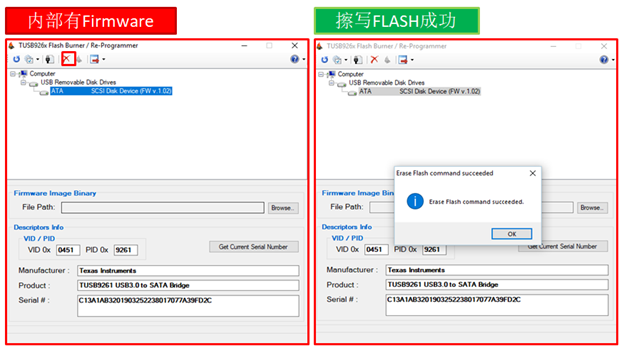

内部有Firmware的处理方法：

Erase掉内容后，重新烧录。

正常烧录C:Program Files (x86)Texas InstrumentsTUSB926x FirmwareTUSB926x_FW_v1.06.bin

后，设备管理器里面的变化：
