五端稳压器原理及结构解析

五端稳压器主要有具有复位功能的五端稳压器和输出电压可调的五端稳压器两种。

1．具有复位功能的五端稳压器

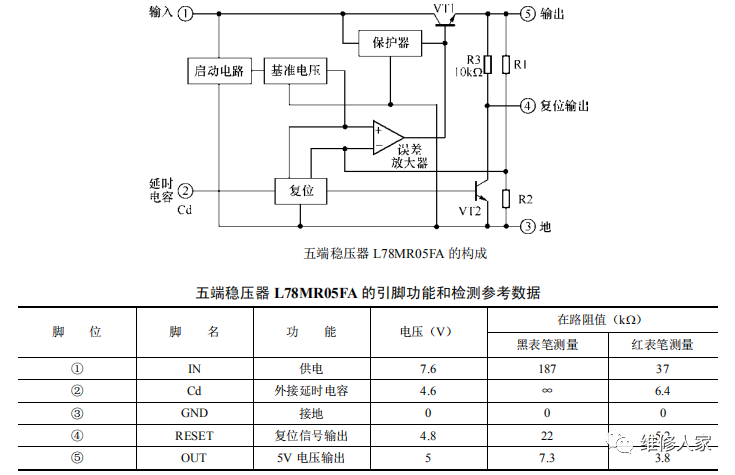

具有复位功能的五端稳压器广泛应用在彩电、电脑等电子产品中，下面以常用的五端稳压器L78MR05FA 为例进行介绍。L78MR05FA 的内部由启动电路、基准电压发生器、调整器VT1、放大管VT2、误差放大器、复位电路、保护器、取样电阻等构成，它的引脚功能与检测参考数据如下图下表所示。

2．输出电压可调的五端稳压器

输出电压可调的五端稳压器广泛应用在彩电、录像机、彩色显示器等电子产品中，下面以常见的BA××系列五端可控稳压器为例进行介绍。

（1）分类

该系列稳压器根据输出电压的不同，可分为 3.3V、5V、6V、9V 等多种。BA 后面的数字就代表稳压器的输出电压值，如 BA033ST 就是输出电压为 3.3V 的稳压器，BA12ST 就是输出电压为 12V 的稳压器。该系列稳压器根据有无电压取样功能可分为两种：一种是内置电压取样电路，⑤脚外无须设置取样电阻，此类稳压器通过加 AST/ASFP 字符表示；另一种是内部无电压取样电路，外部需要设置取样电阻，此类稳压器通过加 ST/SFP 字符表示。

（2）构成和引脚功能

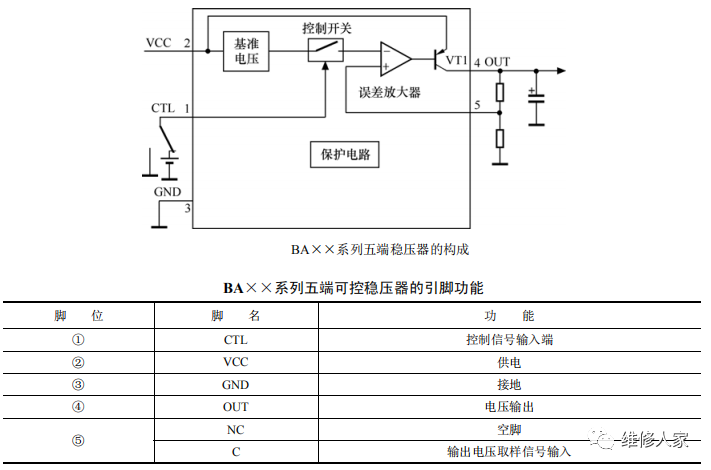

BA××系列五端可控稳压器的内部由基准电压发生器、调整器、控制开关、误差放大器、保护电路等构成，它的引脚功能如下图下表所示。

（3）工作过程

当稳压器的②脚有正常的供电电压输入后，该电压第一路加到调整管 VT1 的 e 极，为它供电；第二路经基准参考电压发生器产生基准电压。该电压加到误差放大器的反相输入端（−）后，误差放大器输出低电平信号，使 VT1 导通，由它的 c 极输出电压，该电压通过④脚输出后，为负载供电。（4）稳压控制

当输入电压升高或负载变轻，引起稳压器的④脚输出电压升高时，经外接的取样电阻取样后，为稳压器⑤脚提供的取样电压升高，该电压输入到误差放大器的同相输入端（+），使误差放大器输出电压升高，调整管 VT1 的导通程度减弱，VT1 的 c 极输出的电压减小，使④脚输出的电压下降到规定值。④脚输出的电压下降时，稳压控制过程相反。这样，通过该电路的控制确保稳压器④脚输出的电压不随②脚输入的电压高低和负载轻重变化而变化，实现稳压控制。

（5）保护

当负载异常引起调整管 VT1 过电流时，温度会大幅度升高。当芯片温度达到 25℃时，被过热保护电路检测后，控制误差放大器输出的电压随温度升高而增大，使 VT1 导通程度逐渐减弱，致使稳压器输出的电压随温度升高而减小；当温度超过 125℃时，过热保护电路输出控制信号使误差放大器始终输出高电平电压，VT1 截止，避免了 VT1 等元器件过热损坏，实现了过热保护。

（6）开关控制

该稳压器的④脚能否输出电压，不仅取决于②脚能否输入正常的工作电压，而且还取决于①脚能否输入控制信号（开关信号）。当①脚有高电平的控制信号输入后，控制开关电路为高阻状态，不影响误差放大器反相输入端的电位，调整管 VT1 正常导通，稳压器的④脚有电压输出。当①脚输入低电平信号后，控制开关电路输出低电平信号，使误差放大器输出高电平控制信号，致使 VT1 截止，稳压器的④脚无电压输出，实现开关控制。

3．五端稳压器的检测

（1）具有复位功能的五端稳压器的检测检测具有复位功能的五端稳压器时，首先测①脚和②脚电压是否正常。若不正常，检查它们的外接元器件；若正常，⑤脚、④脚没有电压输出，说明该稳压器已损坏。

（2）五端可控稳压器的检测对于内置取样电路的五端可控稳压器的检测可参考前面介绍的四端稳压器的检测方法。对于未设置取样电路的五端可控稳压器，应外接取样电阻或在路检测。
