PCB布局指南十个简单规则 开关电源电容电感设计

PCB布局指南十个简单规则

电容模型

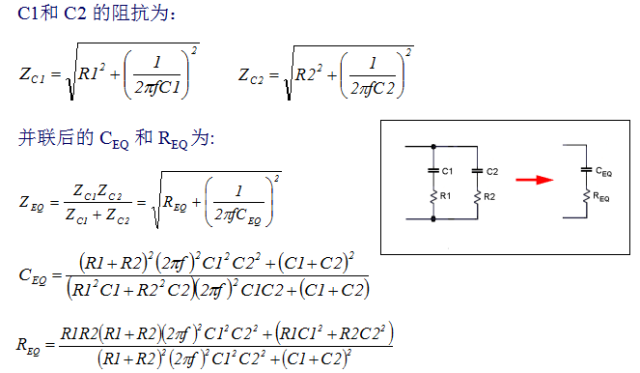

电容并联高频特性

电感模型

电感特性

镜象面概念

高频交流电流环路

过孔 (VIA) 的例子

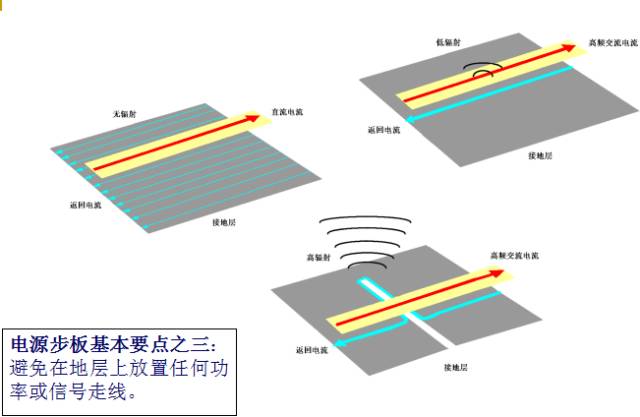

PCB板层分割

降压式(BUCK)电源：功率部分电流和电压波形

降压式电源排版差的例子

电路等效图

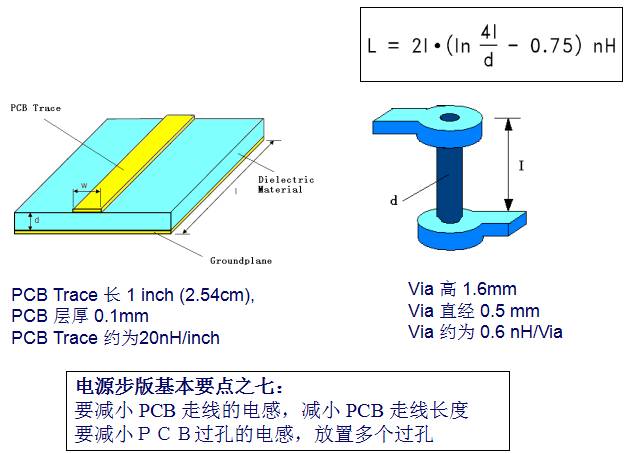

PCB Trace - Via 电感估算

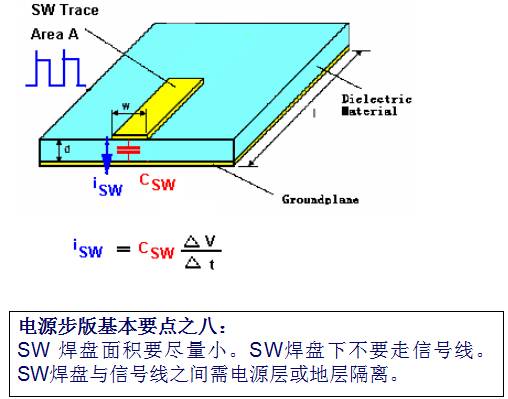

焊盘(PAD)和旁路电容的放置

降压式电源排版的例子

降压式电源排版的例子

02

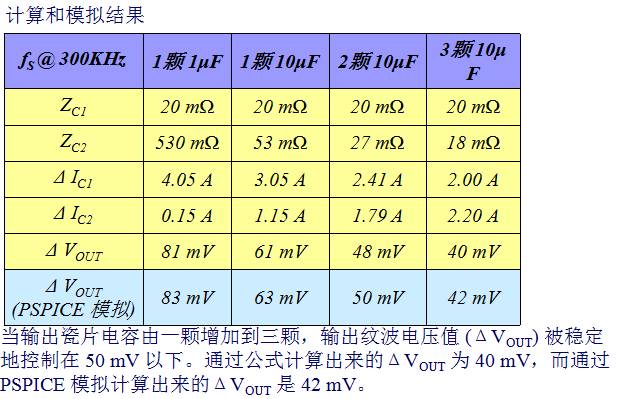

输出电容设计纹波电压分析

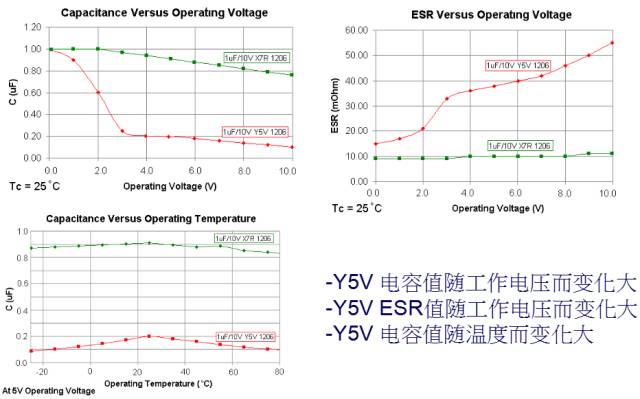

高频输出瓷片电容特性

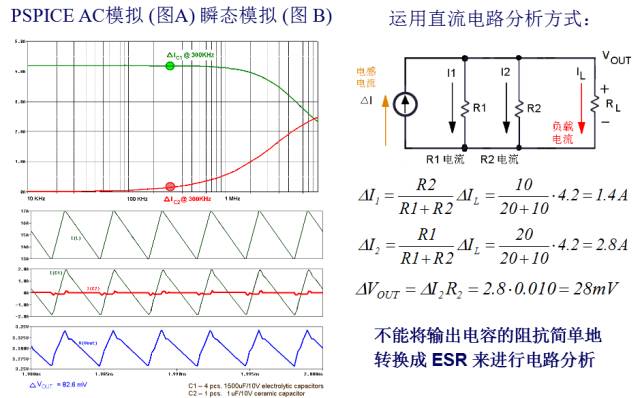

输出滤波电容电路分析

03

电感电容对VDSL的影响

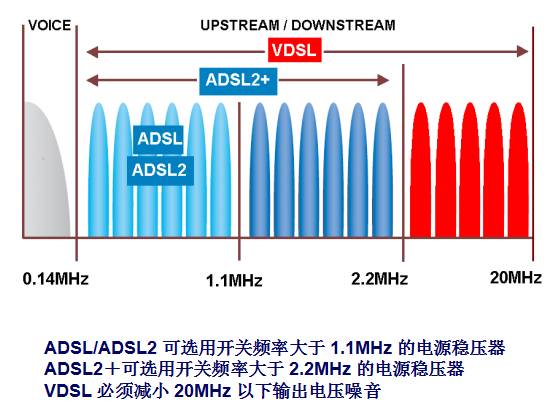

xDSL 传播速度图

电感寄生电容影响
