输入输出电压检测电路和输出电流检测电路详解

输入输出电压检测

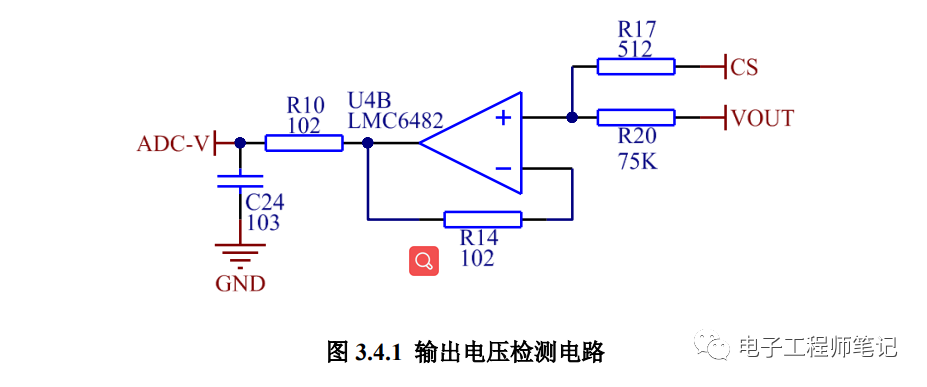

输入输出电压通过运放LMC6482采用差分电路将输出电压按比例缩小至ADC能够采样的范围，再使用ADC采样，软件解算出输出电压。输入电压采样是通过MCU内部运放按比例缩小在送到ADC进行采样的，具体电路如图3.5.1所示。输出电压检测电路如图3.4.1所示。

输出电流检测

输出电流检测电路通过运放LMC6482采样差分放大电路实现；采样电阻放在低端，若采样电阻放在高端，会有较大的共模电压使采样电流不准确，采样电阻为10m
