基于MOS管的电源防反接电路设计

在接电源到板子的时候，如果一个疏忽接反了，极有可能烧毁芯片或器件，所以需要设计防反接的电路。本文就介绍如何用MOS管来实现电源防反接电路。

使用PMOS或者NMOS都是可以的，下面先来看一下PMOS怎么实现。

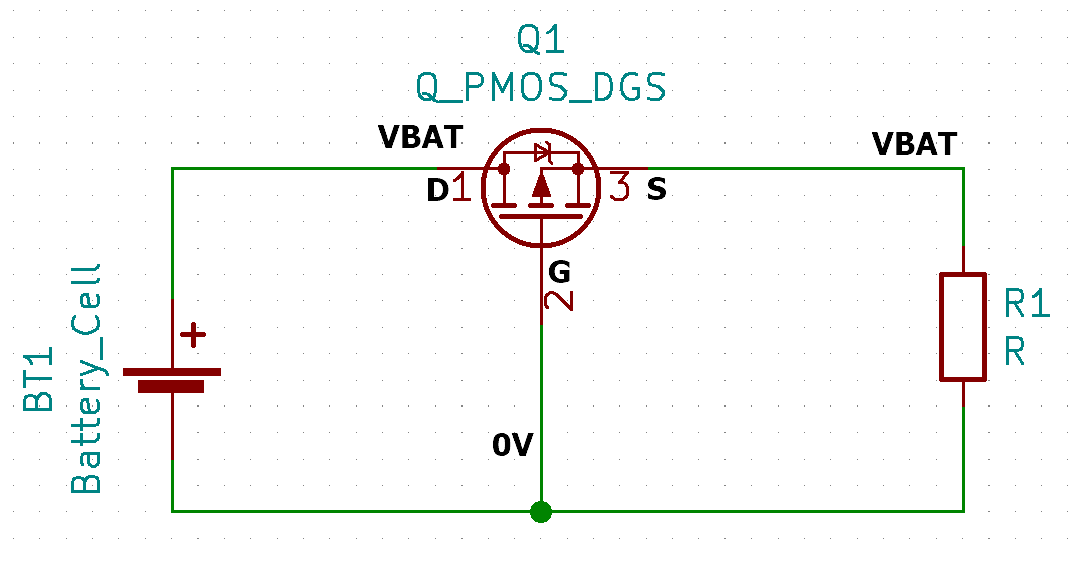

如图所示，MOS管G极接地，D极为VBAT，续流二极管导通，使得S极为VBAT-0.7V左右，Vgs

电源正常

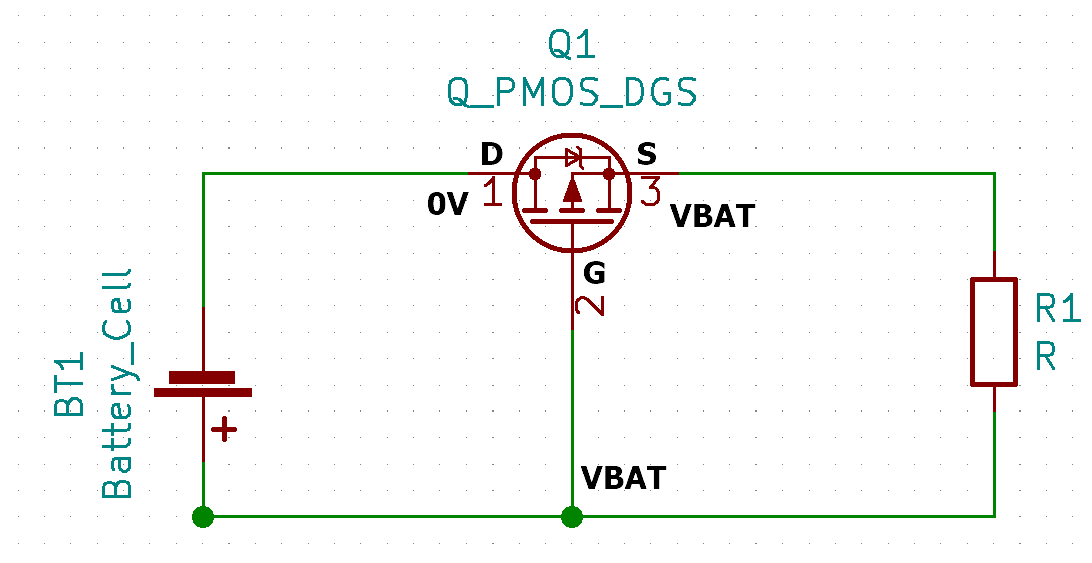

如果电源反接，G极的电压为VBAT，如果是阻性或感性负载，S极的电压也为VBAT，Vgs>Vgs(th),MOS管不导通，电路不工作。如果是容性负载，电路断路，Vgs>Vgs(th)（这里S极的状态怎么确定我不清楚，只知道不可能大于G极，求小伙伴解答），同样MOS管没法导通。

电源反接

这里MOS管的DS极不可以对调，否则反接的时候D极电压会大于S极使得续流二极管导通。

如果使用NMOS，需要将MOS管接到电路下边，如下图所示。

电源正常xx

正常情况下，G极为VBAT，如果是阻性或感性负载，S极的电压大于D极，续流二极管导通，进而拉低S极的电压，Vgs>Vgs(th)，MOS管导通。容性负载直接G极电压高于S极，MOS管导通。

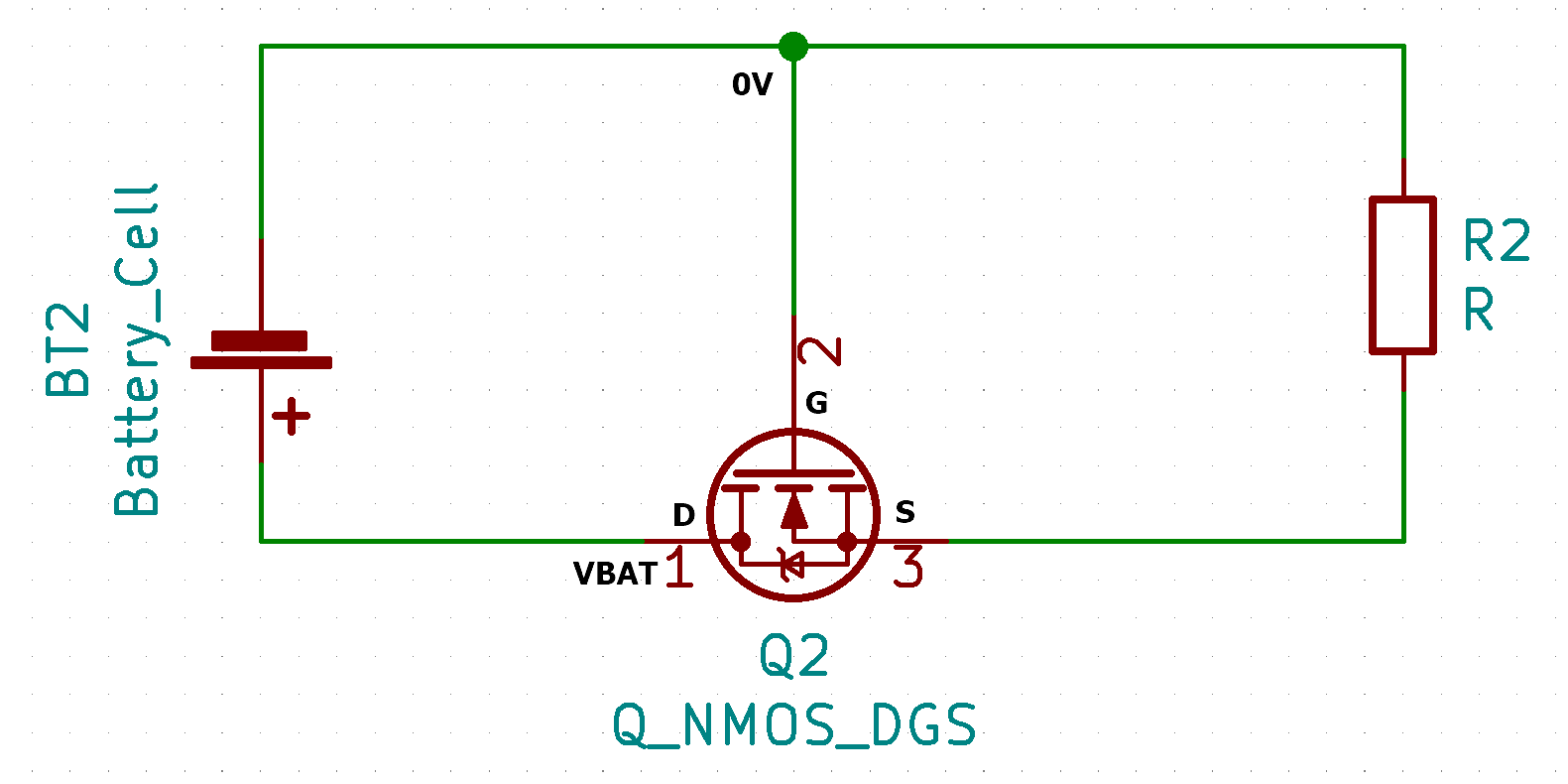

如果电源反接，G极电压为0V，正常情况下无论如何都不会大于S极的电压，所以MOS管不会导通，电路不工作。

同样，这里MOS管的DS极不可以对调，否则反接的时候S极电压会大于D极使得续流二极管导通。
