直流稳压电源电路图分享

不废话了，直接上图。

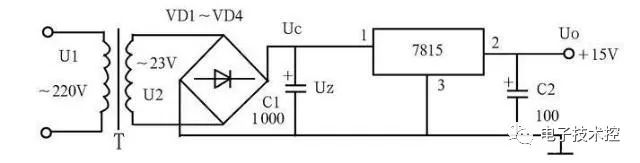

如上图所示，是用三端稳压块7815组成的稳压电源的电路图。图中的T为电源变压器，市电220V经T降压，在变压器付方绕组为23V的交流电，然后经VD1～VD4整流、C1滤波变为较为平滑的直流电后，再送至稳压块7815稳压，经电容C2滤波，输出直流电压+15V，供给负载。

如果，我们想得到其它电压，也可以把7815按照下表进行更换：

那么7815是什么东西呢？

7815是一种三端正稳压器电路，TO-220F封装，能提供多种固定的输出电压，应用范围广，内含过流、过热和过载保护电路。电路接入适当的外部器件后，就能能获得各种不同的电压和电流。

7815主要参数有：

输出直流电压 U0＝＋15V，输出电流 L:0.1A，M:0.5A，电压调整率 10mV/V，输出电阻 R0＝0.15Ω，输入电压UI的范围18～20V 。

因为一般UI要比 U0大3～5V ，才能保证集成稳压器工作在线性区。
