直流稳压电源的组成部分功能及作用

　　直流稳压电源

　　能为负载提供稳定直流电源的电子装置。直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压都会保持稳定。直流稳压电源随着电子设备向高精度、高稳定性和高可靠性的方向发展，对电子设备的供电电源提出了高的要求。

　　直流稳压电源的组成部分功能及作用

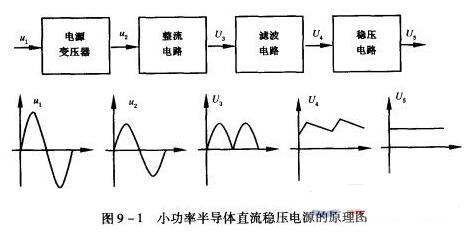

　　常用的小功率半导体直流稳压电源系统由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如图9—1所示为其原理框图和各部分输出波形。

　　直流稳压电源的组成部分功能及作用：

　　（1）电源变压器

　　为用电设备提供所需数值的交流电压。电网提供的交流电压一般为220v（或380v），而次级线圈电压u2较低，可以降低对整流、滤波和稳压电路中所用元件的耐压要求，所以需要利用变压器将电网电压变换成所需数值的交变电压。

　　（2）整流电路

　　把交流电变换成直流电。利用具有单向导电性能的元件（如二极管、品闸管），将变压器输出的正、负交替变化的正弦交流电压u2整流变换成单向脉动的直流电压D3。

　　（3）滤波电路

　　把整流后脉动较大的直流电变换成平滑的直流电。通常利用电容电感等储能元件来滤除单向脉动电压u3中的谐波成分。

　　（4）稳压电路

　　克服电网电压或负载电流变化时所引起的输出电压的变化，保持输出电压的稳定。

　　直流稳压电源的主要用途

　　1）电解电容器老练，钽电容赋能

　　2）直流电机检测，老化；电动车电机检测、老化

　　3）电阻器、继电器、马达、晶体管等电子元件老化，例行试验

　　4）实验室，电子设备，自动测试设备

　　5）电子检验设备、生产流水线设备、通讯设备电解、电镀、电化学设备
