这颗小元件可让家电应用的待机功耗降低至5毫瓦

在家电行业，所有的企业都需要满足IEC60335安全标准，该标准涵盖了所有家电的放电安全标准。为了防止电器对用户造成电气危害，IEC60335标准要求在AC断电后，1秒钟之内应将输入X电容的电压放电至34V以下。

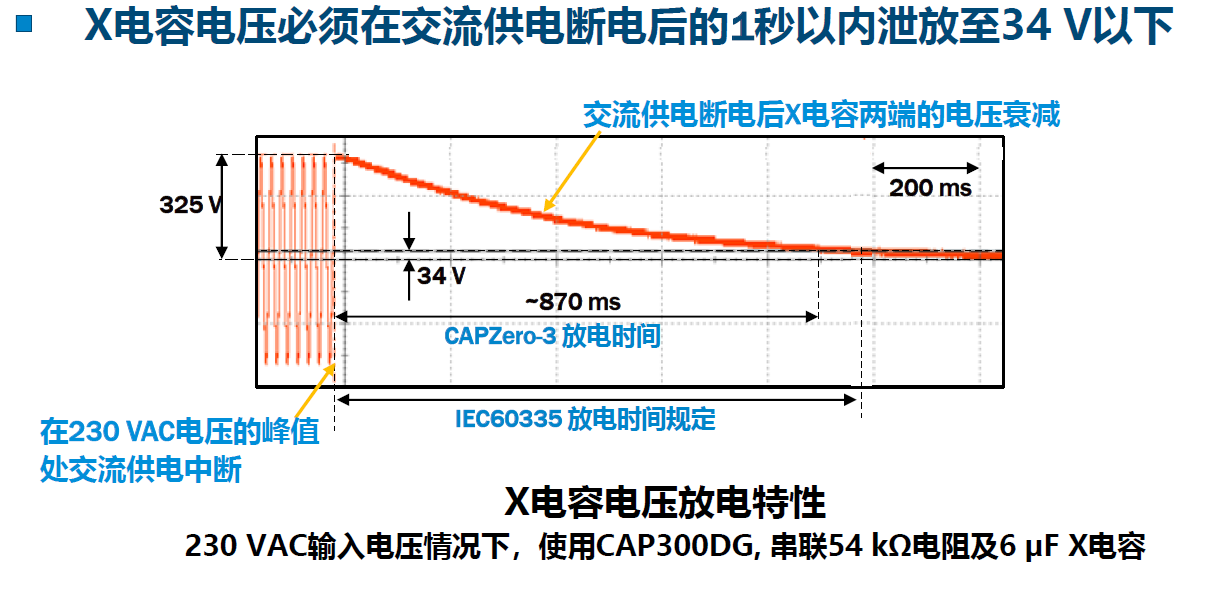

图1：IEC60335安全标准要求X电容电压必须在交流供电断电后，1秒内泄放至34V以下。 为了满足该安全标准，很多时候家电企业只能选择比较小的X电容，但选择小容值X电容，就需要选取阻值更大的放电电阻，这样有可能造成EMC比较难达到法规限值以下，而且还可能增加待机功耗。 遇到问题就需要想办法解决，Power Integrations（简称：PI）就给出了一个解决方案，那就是该公司的X电容放电IC------CAPZero系列器件。不久前，PI还升级了该系列器件，推出了第三代产品CAPZero-3系列器件CAP3000DG。

图2：Power Integrations资深技术经理阎金光(Jason Yan)在介绍PI公司的情况。 据Power Integrations资深技术经理阎金光(Jason Yan)介绍，在施加交流电压后，CAP3000DG可阻断X电容安全放电电阻中的电流，这样可在230VAC输入时将功率损耗降至5mW以下，甚至位零功耗。而交流断电后，CAP3000DG与串联放电电阻相连，可自动对X电容进行放电，且可做到将最高达6µF的输入X电容在交流电压断开后1秒内将电压放电至34V以下。

图3：CAPZero-3在交流电压断开后为滤波电容提供放电路径。 阎金光特别指出，“双端子CAPZero-3 IC可使设计者轻松满足大家电的IEC60335安全标准，并且新IC涵盖100 nF到6 µF的所有电容值。”而且，这种工作方法还有一个好处是，可以灵活选用X电容，以优化差模EMI滤波，并在功耗不变的情况下降低电感成本。

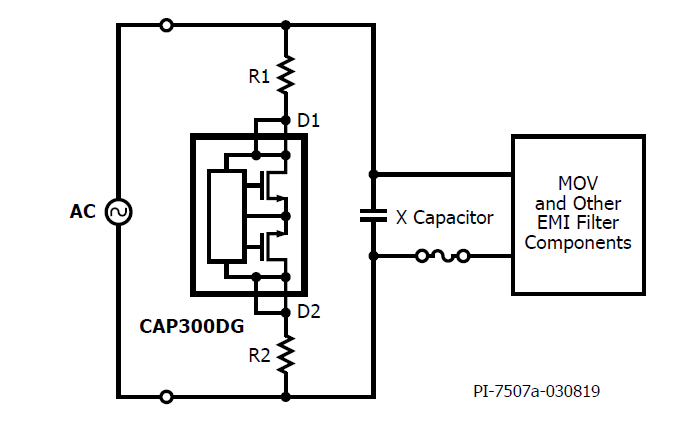

图4：CAPZero-3 IC内部结构图。 此外，阎金光还提到，CAPZero-3 IC既可以放置在系统输入保险丝之前，也可以放置在它之后。新器件具有较高的共模抗浪涌能力，因此无需外部接地连接，并且内部集成了1000 V MOSFET，还具有较高的差模抗浪涌能力。封装和PCB的爬电距离保持在4 mm以下。

图5：CAPZero-3 IC的具体参数。 总之，虽然这是一个很小的器件，但对家电产品来说是一个很有用的产品，特别是给原有产品进行升级的时候。另外，CAPZero-3器件已经经过了CB和Nemko的安全认证，开发人员无需对电源的X电容放电电路进行单独的安全测试。最重要的是，该器件现在已经开始供货了。
