非隔离型开关电源的工作方式

　　非隔离型开关电源一般有三种基本工作方式，降压型、升压型、极性反转型三种，而其他的都是这三种形式转换而来，例如反激式、正激式、推挽式、半桥式、全桥式。

　　1、降压型电路

　　如下图为降压型电路。在此电路中，脉宽调制（pwm）电路的输出加到晶体管开关Q1的基极，以控制其导通和截止。

　　工作过程：

　　①当开关导通时，输人量可以传递到输出端；

　　②开关截止时，则被隔断。这种脉冲状的能量传递经变换和滤波形成平滑的电压输出。pwm电路将它的变化转变成能控制开关导通和截止时间之比的pwm信号，达到稳定的目的。

　　2、升压型电路

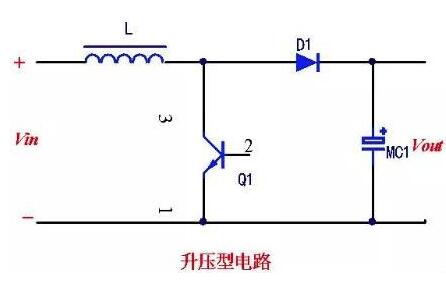

　　如图是升压型电路。工作过程：①开关管Q1导通时，扼流圈L1储能。这时il＝uin/lt（t为扼流圈导通时间）。设导通结束时的电流为il，因此，储能为e＝0.5i2l。Q1截止后，il将从il开始减少，在L上感应出左低右高的自感电动势。

　　这个电动势叠加在uin上，二者一起通过vd给电容器c充电并向负载供电，得到比输人电压高的输出电压。②Q1导通期间，电容器MC1单独向负载供电，这时，D1阳极电位低于阴极而处于截止状态，防止了电容反向放电。

　　3、极性反转型电路

　　如下图为极性反转型电路，也叫倒置型电路。当Q1导通时，uin加在l两端，产生电流和储存能量。Q1截止后，l上的电流经二极管D1给电容器MC1充电。由此产生与输人电压极性相反的输出电压。
