直流接触器由什么组成_直流接触器选择

　　直流接触器由什么组成

　　直流接触器主要由电磁系统、触头系统和灭弧装置三部分组成，其结构如图所示。

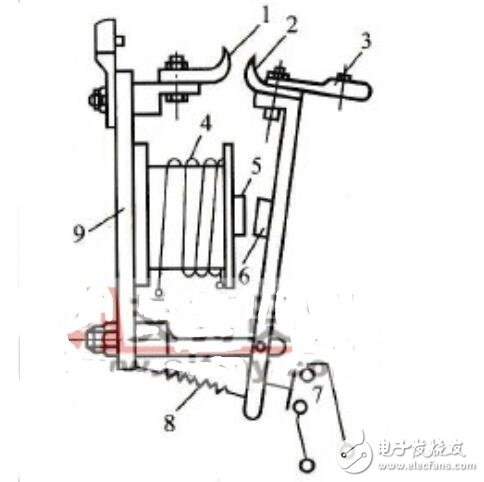

　　图 直流接触器的结构图

　　1-静触头；2-动触头；3-接线柱；4-线圈；5-铁心；6-衔铁；7-辅助触头；8-反作用弹簧；9-底板

　　直流接触器工作原理

　　直流接触器里头的线圈设计，在开启电源的后，电流通过线圈，进行磁场的生成。让静铁心富含电流磁铁吸力，带动铁心，完成触点作用。如果经常关闭触点，呈现断开状态，常使用的话，触点为闭合状态，两者是相互连接的。当我们关闭电源之后，线圈通过电流作用所产生的磁铁吸力会消失掉，常开的触点将会切断。

　　直流接触器如何选择

　　1. 直流接触器的选择，需要根据所需的电流类型和负载的重量来决定，同时直流接触器中的主要触头，电流需要进行相应的计算公式来得出，如果所选择的接触器产品操作过于复杂，需要反复转动，则主触头的电流大小需要降一级。

　　2. 直流接触器内的线圈电压和主触头电压不能相等，如果使用较少电器产品，布线较为简单，可以使用22020V的额定电压。如果布线较为复杂，较多电器同时使用，使用时间长，可以选择110V的线圈接触器。

　　3.直流接触器操作的频次，也是断通的次数，因此如果电流量较大，会导致产品的接触头发热。如果所需要的电流要求过高，需要选择更大一级的直流接触器，可以在产品的名牌上，查看产品的额定电压，再来购买相应的接触器产品。
