一文解析充电芯片的动态电源路径管理

写在前面：这篇博客讲述充电芯片的DPPM功能，即动态电源路径管理，DPPM的全称是Dynamic Power Path Management。

有没有想过一个问题，手机没电了，关机了，这时候你一边充电，一边又想玩王者荣耀，即充电器一边给手机内部的电池充电，一边给你“充电”，因为你要玩王者荣耀，手机得处于开机状态，屏幕得是亮着的，你的ADC正在走A走A击打小兵，而每个手机充电器的功率是已知的，比如说30W，即adapter最多给你30W，那手机是如何分配30W的呢？以确保电池在正常充电，你玩王者荣耀不受影响呢？电池充电和你玩王者荣耀那个更重要呢？废话不多说，直接进入正题。

还是继续讲玩王者荣耀这件事情，很多小伙伴看到这里，可能拿起了手机， 准备双排上王者了。但是发现手机只要1%的电了，那怎么办呢？你决定使用自己三步绝招。

1. 第一招

你慌乱之中找了一个杂牌充电器（非原装），Charger IC检测到你的输入电压不正常，并且在下降，这时候降低到这个值，输入电流的限制会降低以阻止继续降低。

2. 第二招

你开启了高帧率模式，并将手机亮度开到最大，你的ADC手感逐渐进入状态。但是这时候手机耗电量比较大，给电池充电的电流加上玩王者荣耀的电流已经超过Adapter输出的最大电流，供不应求，系统输出电压就会降低，当输出降低至这个值时，Charger IC会自动进入DPPM模式。

在DPPM模式下，你玩王者的优先级是最大的，你欲求不满，将手机音量又调到最大，耗电量又增大了，系统会偏心，将电池充电的电流减小，将这部分电流匀给你，当然如果你一直“贪得无厌”，系统会逐渐减少电池充电电流，将所有的Adapter输出电流都给你用来玩王者荣耀。

3. 第三招

虽然大家都在帮助你，但是你玩2把，跪2把，太菜了，这时候你找来自己的基友双排，你们开启了语音，这时候耗电量又变大了。在使用第二步招时，Charger IC已经关闭了电池充电，即充电电流为0，Adapter所有的能量都用来给你上王者，当你玩王者的耗电量超过Adapter最大输入时，输出电压会降低，当降低至这个值，电池会忍受自己吃不饱（不充电），舍己为人，把自己的能量也给你了，助你上王者，直到你手感变好，输出电压升高至，电池才停止向你供给能量。

二、三招解读

1、第一招，叫Input DPM Mode

输入动态电源管理模式。当充电的USB端口被配置为USB100（EN2=0，EN1=0）或USB500（EN2=0，EN1=1）模式，系统会监测输入电压，当降低到这个值，输入电流限制降低，以防止输入电压进一步下降，这样可以防止充电芯片设计不良或配置错误的USB源导致系统奔溃。

在Charger IC的SPEC中可以找到这个值。

2、第二招，DPPM Mode

动态电源路径管理模式。当充电电流和系统负载电流之和超过最大输入电流（由EN1、EN2和ILIM引脚设置），输出电压降低。一旦输出引脚上的电压降至，充电芯片会自动进入DPPM模式。在这种模式下，充电电流随着输出电流的增加而减小以保持系统输出。

可以在充电芯片的SPEC上找到这个值，也就是当输出电压降低到电池电压加上100mV时，充电芯片就会进入DPPM模式。

3、第三招，Battery Supplement Mode

电池补充模式。DPPM模式下，如果充电电流降至零，并且系统负载电流增加超过设置的输入电流限制，输出电压进一步降低。当输出电压低于阈值，电池补充系统负载。当输出电压高于阈值时，电池停止补充系统负载。

在电池补充模式下，电池给负载的供电电流是不受调节（BAT-FET是完全打开），但是会有短路保护。当VOUT电压比电池电压低被称为输出短路保护阈值。此时短路恢复计数器开始计数，在时间后，VOUT被打开尝试重启，如果短路仍然存在，VOUT再次被关闭，计数器继续开启计数。

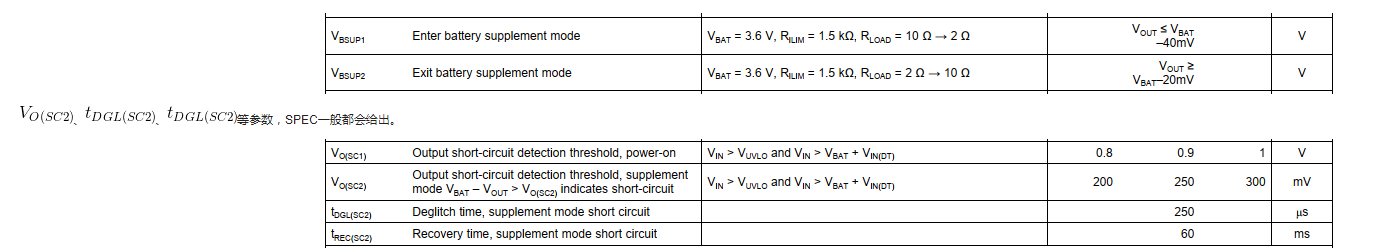

可以在充电芯片的SPEC上找到，即输出电压小于等于电池电压减去40mV时，电池就会补充负载；当输出电压上升至电池电压减去20mV时，电池就会停止补充系统负载。

三、修炼成功

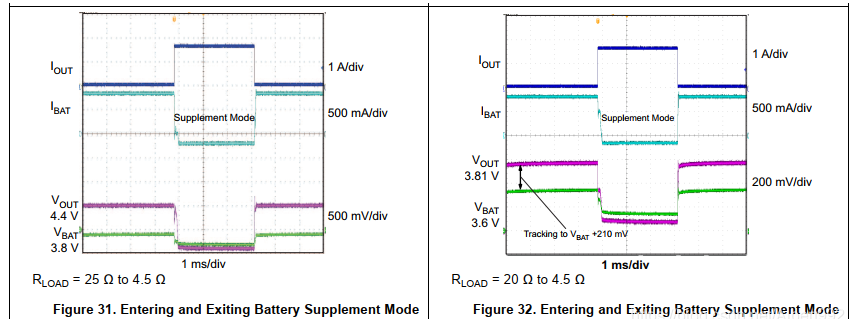

当连接了输入源时，将优先考虑系统负载，DPPM和电池补充模式用于保持系统负载，下图说明了DPPM和补充模式的示例。这就是你为什么能上王者的原因。

现在几乎所有的充电芯片都带有DPPM功能，不带有DPPM功能的充电芯片，系统可能会崩溃，对电池充电也会有不同程度的损害，你的王者之路多亏了DPPM。
