电力电缆的种类

　　电力电缆的种类

　　一、按电压等级分

　　按电压等级可分为中、低压电力电缆（35千伏及以下）、高压电缆（110千伏以上）、超高压电缆（275～800千伏）以及特高压电缆（1000千伏及以上）。此外，还可按电流制分为交流电缆和直流电缆。

　　二、按绝缘材料分

　　1、油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆。其应用历史最长。它安全可靠，使用寿命长，价格低廉。主要缺点是敷设受落差限制。自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。

　　2、塑料绝缘电力电缆　绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简单，制造加工方便，重量轻，敷设安装方便，不受敷设落差限制。因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。

　　3、橡皮绝缘电力电缆　绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线芯上，经过加温硫化而成。它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。

　　常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。

　　三、按电压等级分

　　1、低压电缆：适用于固定敷设在交流50Hz，额定电压3kv及以下的输配电线路上作输送电能用。

　　2、中低压电缆：（一般指35KV及以下）：聚氯乙烯绝缘电缆，聚乙烯绝缘电缆，交联聚乙烯绝缘电缆等。

　　3、高压电缆：（一般为110KV及以上）：聚乙烯电缆和交联聚乙烯绝缘电缆等。

　　4、超高压电缆：（275～800千伏）。

　　5、特高压电缆：（1000千伏及以上）。

　　电力电缆常见分类

　　1、电力系统

　　架空裸电线、汇流排（母线）、电力电缆（塑料线缆、油纸电缆（基本被塑料电力电缆代替）、橡套线缆、架空绝缘电缆）、分支电缆（取代部分母线）、电磁线以及电气设备用线电缆等。

　　2、信息传输系统

　　市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通信或其他复合电缆等。

　　3、机械设备、仪器仪表系统

　　除架空裸电线外几乎其他所有产品，主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

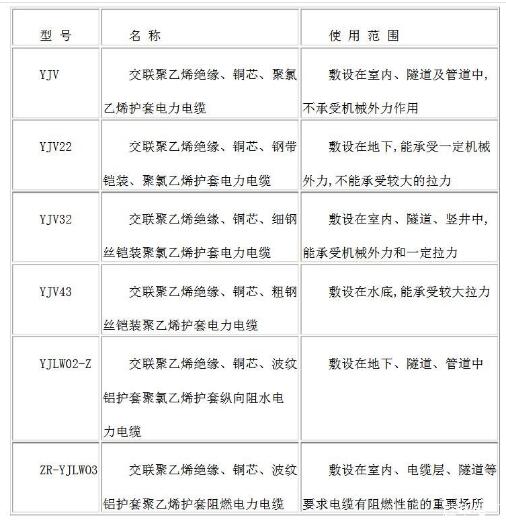

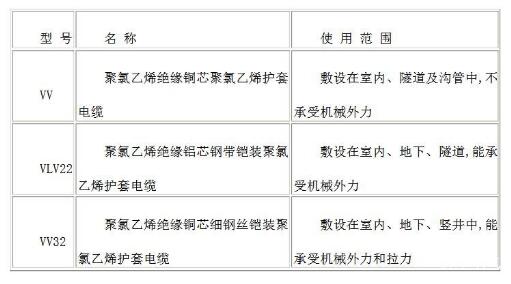

　　电力电缆常见型号
