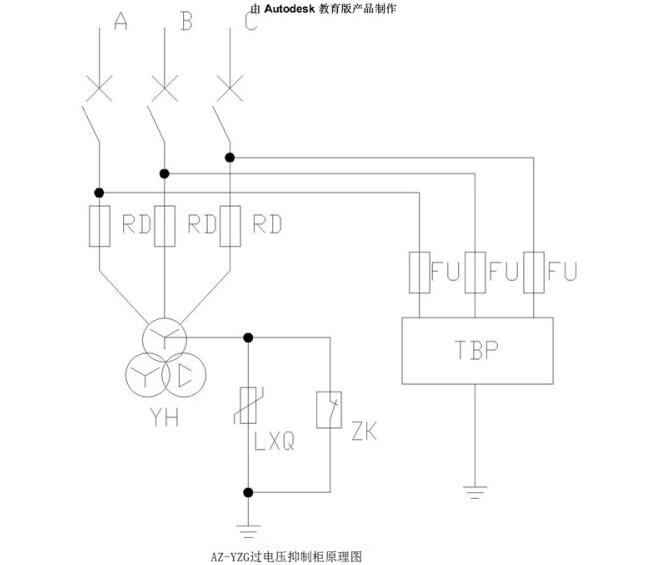

　　过电压抑制柜原理

　　过电压抑制柜采用专用过电压尖峰吸收器JSE-G，该装置采用动态电阻氧化锌阀片，能够很大程度降低残压值。当系统发生过电压时，过电压尖峰吸收器JSE-G瞬时抑制过电压尖峰，并吸收系统过电压时所产生的大量能量，消除系统过电压保护盲区。同时装置电压互感器PT高压侧中性点经过以大能量氧化锌压敏电阻为主要元件的JXQ型消谐器接地，限制了系统在一相接地或弧光接地时流过PT高压绕组的过电流，从而防止和消除电磁式PT铁芯饱和引起的非线性谐振（铁磁谐振），保护PT和高压熔断器RD免予受损。

　　过电压抑制柜的智能测控单元ZK，实时监测系统运行状态，将系统中的过电压、低电压、接地、谐振、断线等事故进行准确的判断处理与预警。

　　过电压抑制柜功能作用

　　过电压抑制柜基本功能

　　1、全面的过电压保护功能，消除系统过电压保护盲区；

　　2、吸收系统过电压能量大；

　　3、系统单相接地故障消除时，可以有效地限制通过PT的冲击电流、保护PT和熔断器不被烧毁；

　　4、消谐功能，消谐元件出口功率大、无触点；

　　5、实时监测系统运行状况功能，具有过电压、欠压、PT断线、接地、谐振等判断处理和预警功能；

　　6、取代PT柜、避雷器柜功能。

　　过电压抑制柜作用

　　1、可根据不同的系统参数进行设计;

　　2、消除系统中出现的各种过电压，吸收过电压能量大，消除过电压保护盲区区，弥补其他过电压保护装置的不足；

　　3、纯阻性技术抑制系统过电压，动作时对系统无冲击，不产生暂态危害；

　　4、系统接地故障消除时，可有效限制通过PT的冲击电流，避免了系统保护、测量事故的发生；

　　5、装置智能化程度高，运行和维护极为方便；

　　6、应用广泛，投运方便。
