供电系统的接线方式

　　供电系统的接线方式

　　供电系统的接线方式有三种基本类型：放射式、干线式、环式。

　　放射式接线是指从变电所母线向各用户分别引出专用线路，直接向用户供电，线路上不连接其他用电设备。放射式接线的优点是供电线路相互独立，线路运行互不影响，任一线路发生故障时，都不影响其他线路的正常运行，操作维护方便；继电保护简单，易于实现自动化。缺点是电源出线回路多，设备用量大，投资大。放射式可分为单回路放射式和双回路放射式两种形式，如图1所示。单回路放射式接线只有一个电源，供电可靠性低；双回路放射式接线有两个电源，供电可靠性高。双回路放射式接线中的母线分段隔离开关QS也可换成断路器，以实现自动切换，提高供电可靠性。

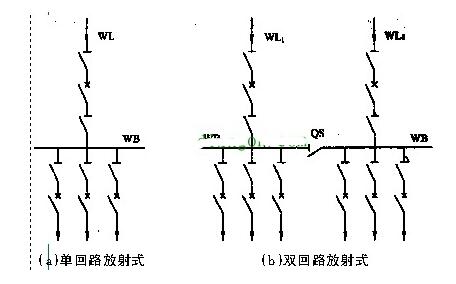

　　图1放射式接线

　干线式接线是指从变电所母线引出一回供电干线，沿着干线分接一般不超过5个用户。干线式接线的优点是电源出线回路少，供电线路总长度短，有色金属和配电设备的用量较少，投资较小。缺点是供电可靠性不高，干线故障或检修将导致全部用户断电。干线式可分为单回路干线式和双回路干线式两种形式，如图2所示。双回路干线式有两路电源互为备用，其可靠性高于单回路干线式。

　环式接线是指两个及以上的用户，彼此联络后共同由两路电源供电，如图3所示。环式接线其实是干线式接线的改进，两路干线式线路连接起来就构成环式线路。环式接线的优点是设备用量较少，投资较小；各电源线路的途径不同，不易发生故障，供电可靠性高；运行灵活。缺点是故障时经过线路切换，部分用户的供电线路变长，电压损失增大；两回线路的导线截面均应按故障时负担环网全部负荷考虑，有色金属消耗量较大。

　　环式接线有开环运行和闭环运行两种运行方式。开环运行是将环路中用户之间的联络线断开，两路电源各带一部分负荷运行，闭环运行是将环路中用户之间的联络钱接通，各用户由两路电源共同供电。闭环运行时的继电保护装置较为复杂，一般多采用开环运行方式。开环点的选择原则是：正常运行时，两路干线负担的容量尽可能接近，所用导线截面相同；或者将开环点设在较重要的负荷处，并在开环断路器上配备自动装置。

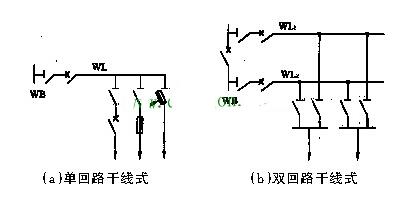

　　图2干线式接线

　　根据对供电可靠性的要求，供电系统的接线方式也可以分成无备用系统接线和有备用系统接线两大类。单回路放射式、单回路干线式都属于无备用系统接线；双回路放射式、双回路干线式、环式都属于有备用系统接线。无备用系统接线的一般特点是接线简单、运行方便、供电可靠性不高，主要用于三类负荷和部分次要的二类负荷的供电：有备用系统接线的一般特点是设备多、投资大、供电可靠性高，主要用于一类负荷和重要的二类负荷的供电。

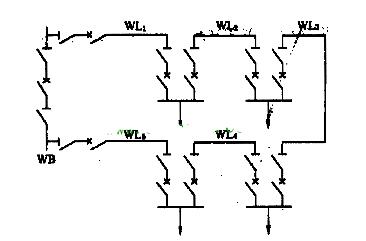

　　图3环式接线
