　　低压线路

　　额定电压为1kV及以下的电力线路。低压线路包括低压架空线路、低压架空绝缘线路、低压电缆线路和室内配电线路，用于直接向低压用电设备输送电能，是低压配电系统（见低压配电）的重要组成部分。低压线路可以从公用低压配电网接入，通过低压配电室引出；也可以由用户自备的变配电室的低压配电装置引出。

　　低压线路的接线方式主要有

　　低压线路采用的接线方式较多，常采用的有交流系统的三相三线制、三相四线制、单相二线制、单相三线制和直流系统的二线制、三线制等。中国根据国家有关规定，低压线路通常采用交流单相二线制、三相三线制和三相四线制的接线方式。

　　低压配电线路的接线方式主要有

　　低压配电线路有放射式、树枝式和环形等基本接线方式。

　　放射式接线如图8-4所示。其特点是引出线发生故障时互不影响，供电可靠性高。但在一般情况下，导线消耗量大，使用开关设备较多。这种接线方式适用于设备容量大或负荷性质重要、潮湿及腐蚀性环境的车间。

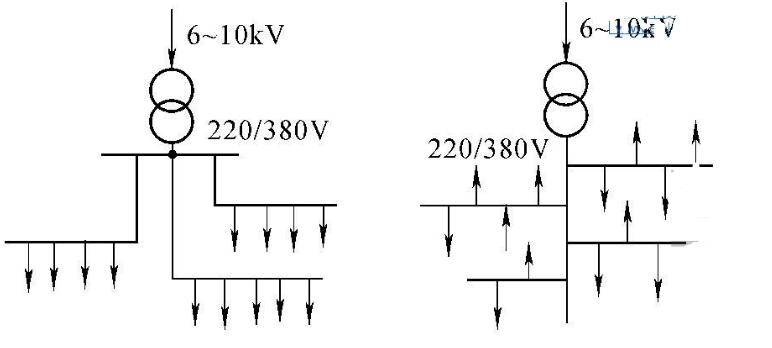

　　树枝式接线在一般情况下采用的开关设备较少，导线消耗量少，但当干线发生故障时影响范围大，供电可靠性差。适用于机械加工车间、机修或工具车间，接线如图8-5所示。

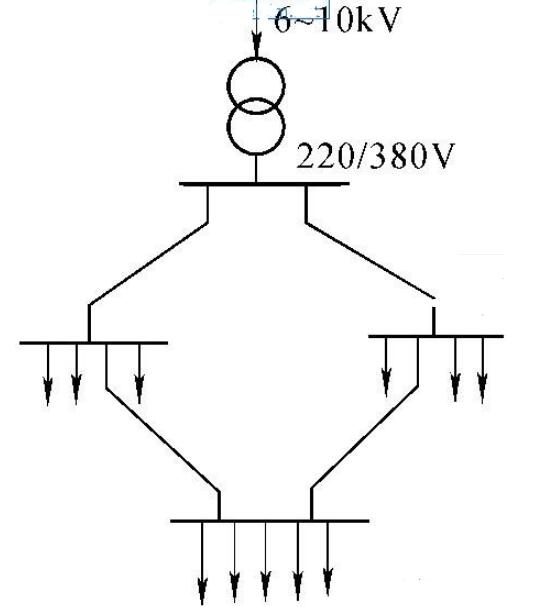

　　环形接线的供电可靠性较高，任何一条线路发生故障或检修时，都不会造成供电中断。另外，该接线方式的电能损耗和电压损耗较小。但该接线的保护装置及整定配合比较困难，配合不当易产生误动作，影响正常供电。低压环形接线如图8-6所示。
