金升阳集成485/CAN隔离总线的AC/DC电源 增强高度自

　　一、产品简介

　　金升阳推出高性价比、小体积、集成CAN/485隔离总线收发器的3W AC/DC电源——TLAxx-03KCAN、TLAxx-03K485、TLAxx-03K485L系列，产品输入电压宽至85~305VAC，可直接接入市电；输出两路隔离电源——主路功率达2.5W，辅路给总线通信供电。输入与两路输出之间隔离耐压高达4000VAC，且两路DC输出电源之间的隔离耐压达1500VDC。

　　该系列产品的加工采用全贴片工艺，高度的自动化加工带来了极高的可靠性，提高产品一致性，降低制造成本，保证大批量交期。产品采用标准排针端子，可配套相应贴片排母，使客户轻松实现自动化加工。

　　集成485/CAN隔离总线的AC/DC电源，简化客户设计，缩小系统空间。

　　本系列产品具有专利保护。

　　二、产品应用

　　广泛适用于工控和电力仪器仪表等对体积要求苛刻、输入电压要求宽、使用隔离总线、需要满足UL/CE认证的场合。

　　典型应用：智能电表。

　　三、产品特点

• 　　 宽输入电压范围：85~305VAC/100-430VDC
• 　　 隔离电压：4000VAC
• 　　 输出短路、过流保护
• 　　 电源、通信（RS-485/CAN）合二为一
• 　　 波特率高达1Mbps
• 　　 外围电路设计灵活，减少客户布板问题
• 　　 同一网络可支持连接128（RS-485）/110（CAN）个节点、
• 　　 通过EN62368标准，满足UL62368标准
• 　　 全自动化生产

　　四、产品图片

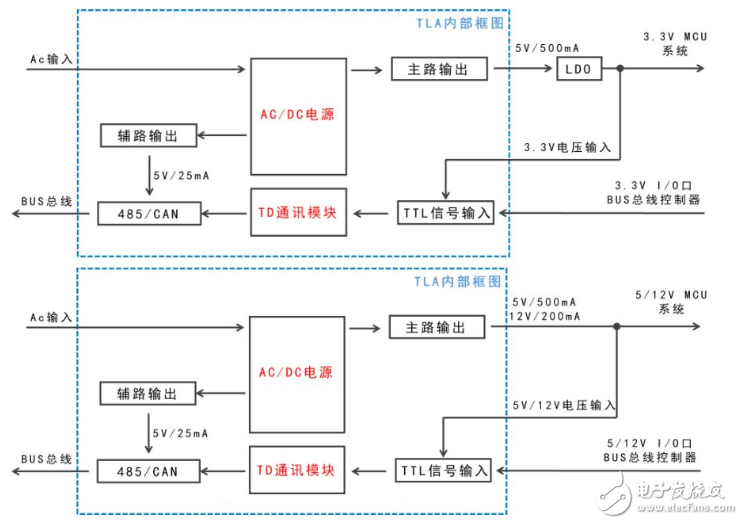

　　五、应用方案

　　详细产品技术参数请参考技术手册： TLAxx-03K485      TLAxx-03KCAN      TLAxx-03K485L

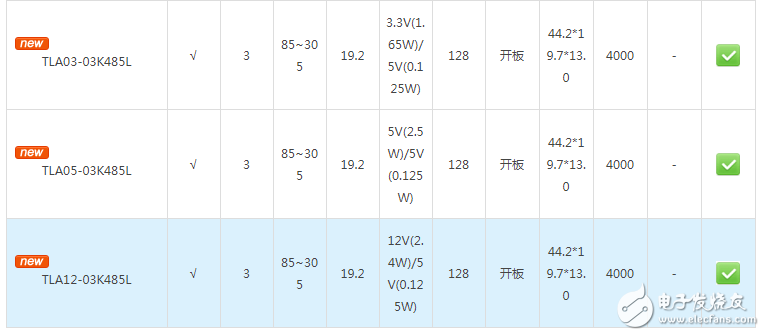

　　产品型号详细信息展示：
