新推18W Type-c PD 3.0多协议快充充电器可提供更精准

2019年4月18日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于达尔科技（DIODES）的18W Type-c PD 3.0充电器解决方案。

大联大友尚代理的DIODES推出的18W Type-c PD 3.0多协议快充充电器，符合PPS规范，兼容QC4、QC4+协议，对输出提供更精准电压。支持iPad Pro PD 60min充电50%，150min充电100%，小米8只需95min充电100%，充满华为Mate20 Pro只需128min。

图示1-大联大友尚推出基于DIODES的18W Type-c PD3.0的充电器展示板图

核心技术优势

• 该方案采用DIODES一整套方案：电源管理+输出同步整流+输出PD3.0协议；
• 电源管理芯片：AP39303采用SOP16封装且内置高压700V开关MOSFET和高压100V LDO来实现电源初级电路，VCC的高集成度，大大缩小PCB尺寸及简单布局，其效率和EMI对策采用QR工作模式且频率控制在22K-120K之间来实现，内部动用高压启动pin来兼容X电容放电功能使其超低待机功耗＜35mW，并具有更精准的OCP，OVP，OTP保护功能；
• 同步整流芯片：APR34709采用SOP-8封装且内置60V MOSFET同时具备DCM，QR两种工作模式，超宽VCC工作电压3.3-16V，其外围电路仅需6个元器件就能满足其工作需要；
• 输出PD3.0协议：AP43770/1该协议芯片有通过USB协会认证，并能兼容QC4.0，QC4.0+及PPS规范，同时能满足两种MOSFET对输出VBUS的控制（N-MOSFET or P-MOSFET），更具有精准的OCP，OVP，OTP功能，其封装仅为DFN3x3-14。

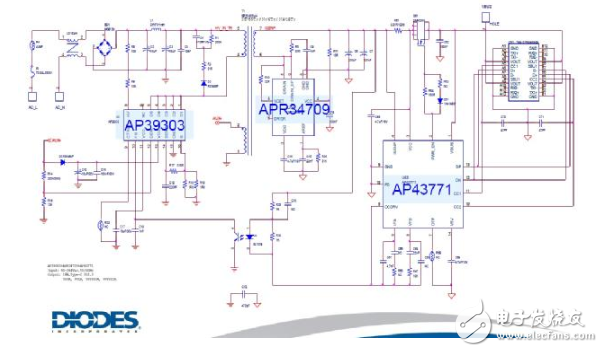

图示2-大联大友尚推出基于DIODES的18W Type-c PD3.0的充电器解决方案的方案块图

方案规格

1. 输入电压：90-264V AC；
2. 输出电压：5V 3A 9V 2A；
3. l频率：47HZ-64HZ；
4. 待机功耗＜35mW；
5. 平均效率89%。
