自耦变压器的工作原理分析

自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。通常把同时属于一次和二次的那部分绕组称为公共绕组，其余部分称为串联绕组，同容量的自藕变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高．这个优点就越加突出。因此随着电力系统的发展、电压等级的提高和输送容量的增大，自藕变压器由于其容量大、损耗小、造价低而得到广泛应用.

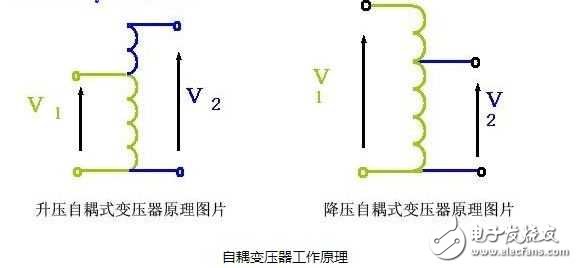

　　由电磁感应的原理可知,变压器并不要有分开的原绕组和副绕组,只有一个线圈也能达到变换电压的目的.在图1中,当变压器原绕组V1接入交流电源时,变压器原绕组每匝的电压降,电压平均分配在变压器原绕组两端,变压器副绕组V2的电压等于原绕组每匝电压乘以3,4的匝数.在电源电压不变的下,变更V1和V2的比例,就得到不同的V2值.这种原,副绕组直接串联,自行偶合的变压器就叫自藕变压器,又叫单圈变压器.普通变压器的原,副绕组是互相绝缘的,只用磁的联系而没有电的联系,依线圈组数的不同,这种变压器又可分为双圈变压器或多圈变压器

　　自耦变压器中的电压,电流和匝数的关系和变压器,既:V1/V2=V1/V2=I2/I1=K

　　自耦变压器最大特点是,副绕组是原绕组的一部分(如图中自耦降压变压器),或原绕组是副绕组的一部分

　　自耦式变压器的好处：两个绕组部分重叠，因此可以节省了部分铜线、体积较细、结构较为简单。

　　但它也有缺点的：

　　初级绕组和次级绕组之间不能完全隔离。

　　在降压线路中，假使次级绕组因意外断开，就会使输出电压值升至和初级的一样高，引致危险。

　　自耦变压器多用于输电用途或作可调电源输出电压用(环形)。
