开关电源差模噪声与共模噪声应对策略

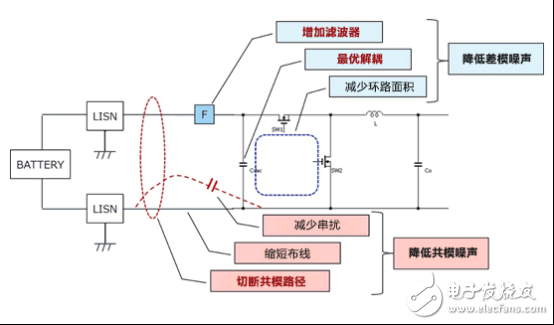

此前对“差模（常模）噪声与共模噪声”和“串扰”的基本噪声进行了介绍。下图是这些噪声及其相应的基本对策。

要想降低差模噪声（蓝色），可在电路板上缩小大电流路径的环路面积，并增加最优解耦和输入滤波器。尽可能地抑制噪声的发生源–差模噪声是非常重要的，这也关系到降低共模噪声。

而降低共模噪声（红色）的方法有缩短布线，抑制串扰，还有切断共模路径（增加阻抗）。

后续将依次对图中红色字体所示的滤波器（输入滤波器及共模滤波器）和解耦进行解说。

关键要点

• 要想降低差模噪声，可在电路板上缩小大电流路径的环路面积，并增加最优解耦和输入滤波器。

• 尽可能地抑制噪声的发生源--差模噪声是非常重要的，也关系到降低共模噪声。

• 要想降低共模噪声，可缩短布线，抑制串扰，切断（滤波）共模路径。
