AC-DC 开关电源控制ICDK912 是一款原边反激式 AC-DC 开关电源控制芯片，芯片集成了 700V 高压开关功率管和初级峰值电流检测电路，芯片内还包含有原边反馈恒流、恒压控制及自供电电路，并具有输出线缆补偿功能，芯片采用高集成度的 CMOS 电路设计，外围元件极少，变压器设计简单，隔离输出电路的变压器只需要两个绕组。

AC-DC 开关电源控制ICDK912产品特点

l全电压输入 85V—265V。

l内置 700V 高压开关功率管。

l芯片内集成了高压恒流启动电路，无需外部加启动电阻。

l专利的原边反馈控制算法，无需辅助绕组。

l专利的自供电技术，无需外部绕组供电。

l内置 PWM 振荡电路，并设有抖频功能，保证了良好的 EMC 特性。

l±2%恒压电压精度，±5%恒流精度。

l过温、过流、过压以及短路保护。

l4KV 防静电 ESD 测试。

AC-DC 开关电源控制ICDK912应用领域

AC-DC 开关电源控制ICDK912----12W 以下 AC-DC 应用包括：电源适配器、LED电源、电磁炉、空调、DVD 等小家电产品。

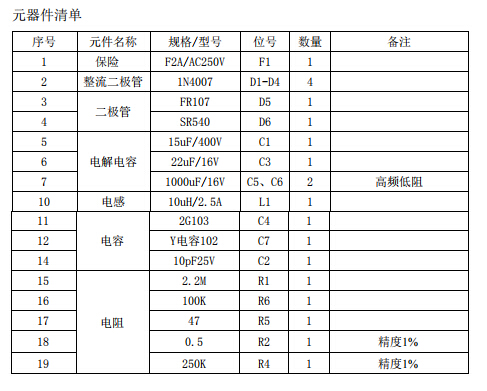

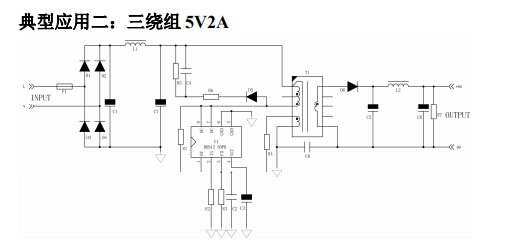

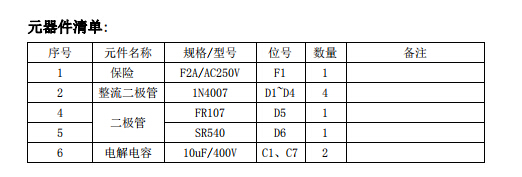

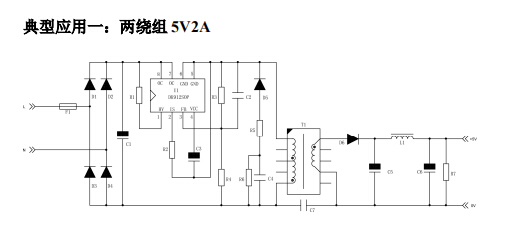

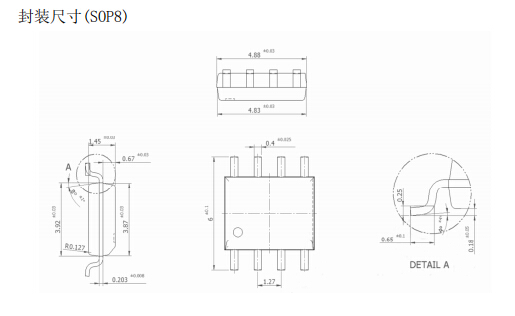

AC-DC 开关电源控制ICDK912：

极限参数

供电电压 VDD …… …… -0.3V--8V

供电电流 VDD …… …… 100mA

引脚电压 …… ………… …… -0.3V--VDD+0.3V

功率管耐压 ………… …… -0.3V--730V

峰值电流 …… ………… …… 700mA

总耗散功率 ………… …… 600mW

工作温度 …… ………… …… -25 ° C--+125 ° C

储存温度 …… ………… …… -55 ° C--+150 ° C

焊接温度 …… ………… …… +280 ° C/5S

AC-DC 开关电源控制ICDK912：

上电启动

芯片内置高压启动电流源；上电后启动电流对外部的 VDD 储能电容充电，当 VDD

电

压达到 5.0V 的时候，上电启动过程结束，芯片进入软启动阶段。

AC-DC 开关电源控制ICDK912：

FB检测：

反激阶段，FB 口通过外接分压电阻检测VOR 反射电压；芯片在检测到 FB》0.7v 后开始采样 FB 电压；为防止误检测到漏感电压，芯片会在延时 2us 后开始采样 FB 电压。

采样后的 FB 电压和内部 2.5v 电压基准做误差放大，误差放大器的输出控制初级峰值电流 Ip ，调节输出电压。

AC-DC 开关电源控制ICDK912：

自供电：

芯片使用了专利的自供电技术，控制VDD的电压在4.7V左右，提供芯片本身的电流消耗，无需外部辅助绕组提供。

AC-DC 开关电源控制ICDK912：

线缆补偿：

内置线缆补偿电路，减小不同负载时由于线缆阻抗产生的输出电压误差。AC-DC 开关电源控制ICDK912：

功率管过压保护

为防止功率管过压，当芯片检测到功率管端电压超过 600v 时， 进入功率管过压保护。

AC-DC 开关电源控制ICDK912;

短路保护：

为防止次级短路，芯片采样检测到 FB 电压低于 1.3v 并且持续时间超过 8ms，进入短路保护。

AC-DC 开关电源控制ICDK912：

过温保护：

任何时候检测到芯片温度超过 130℃，立即启动过温保护，停止输出脉冲，直到过温状况解除。
