大彩讲堂：VisualHMI软件如何调节灵敏度

一、适合范围

适合全系列大彩协议串口屏产品。

二、概述

调整触摸灵敏度用于支持更厚的盖板（2-3mm）。适应不同用户需求，不同用户对于触摸或输入的力度和速度有不同的习惯。通过灵敏度调节，可以满足不同用户的个性化需求，使操作更加舒适和自然。在一些特定的应用场景中，如工业控制、医疗设备等，需要精确的操作控制。适当调整灵敏度可以提高操作的准确性和可靠性，减少误操作的发生。

三、功能实现

HMI调节灵敏度有两种方式：

方法一：在按钮控件属性中写入地址，以下是四种灵敏度类型：

写0x5500退出体验测试;

写0x5501进入体验测试;

写0x5502进入触摸校准;

写0xAA??设置电容触摸灵敏度;

方法二：

用指令助手选择灵敏度地址发送指令

新建工程

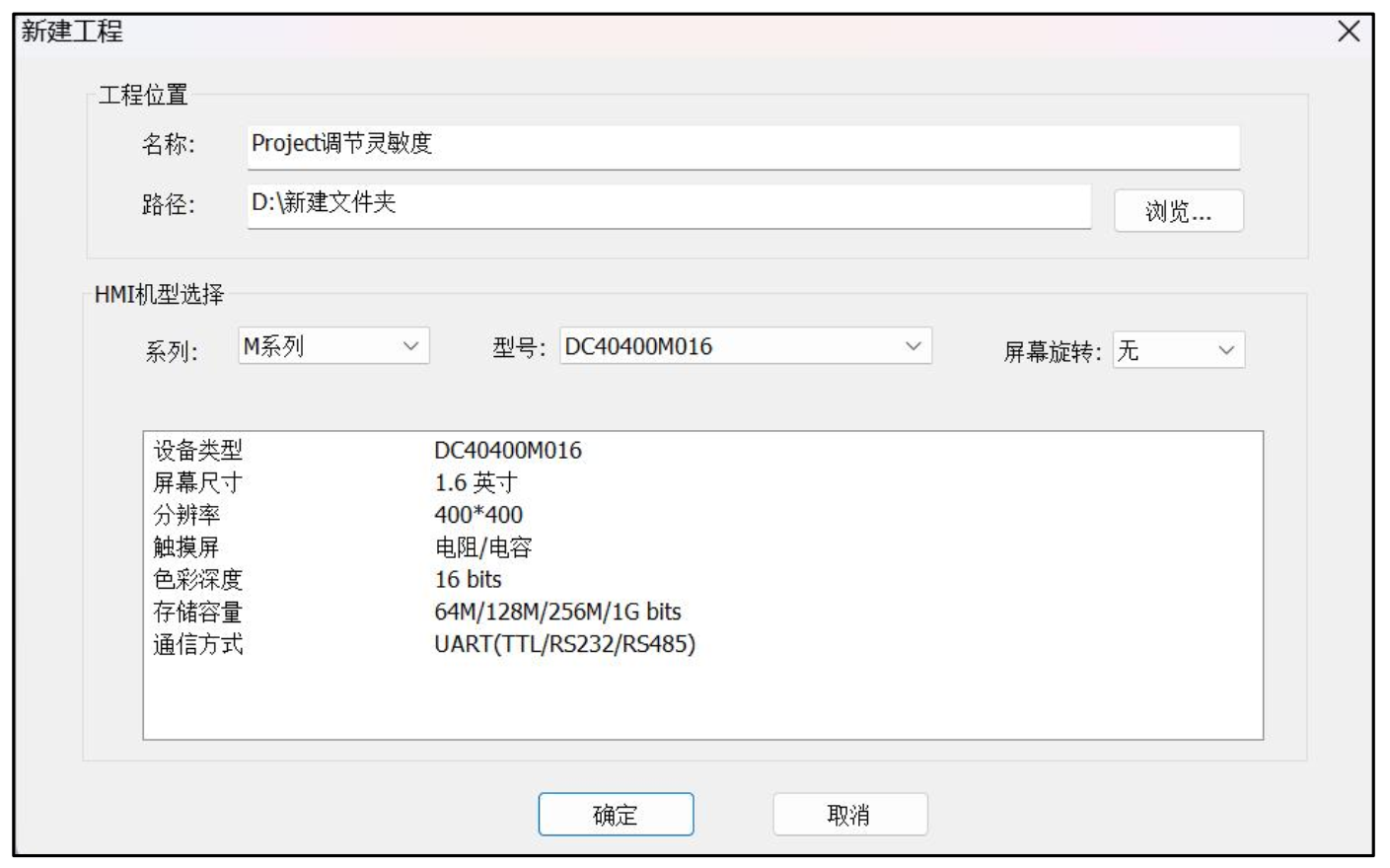

根据串口屏的实际型号，在VisualHMI工程文件中选择“新建工程”，选择对应的系列和型号，如3-1所示。

图3-1新建工程

控件配置

如下图3-2所示，在画面中放下8个字设置按钮，按钮名称分别为1-6档、 体验触摸与最高档灵敏度，操作风格为写入常量，其中常量值为16进制转 10进制。

图3-2 控件配置

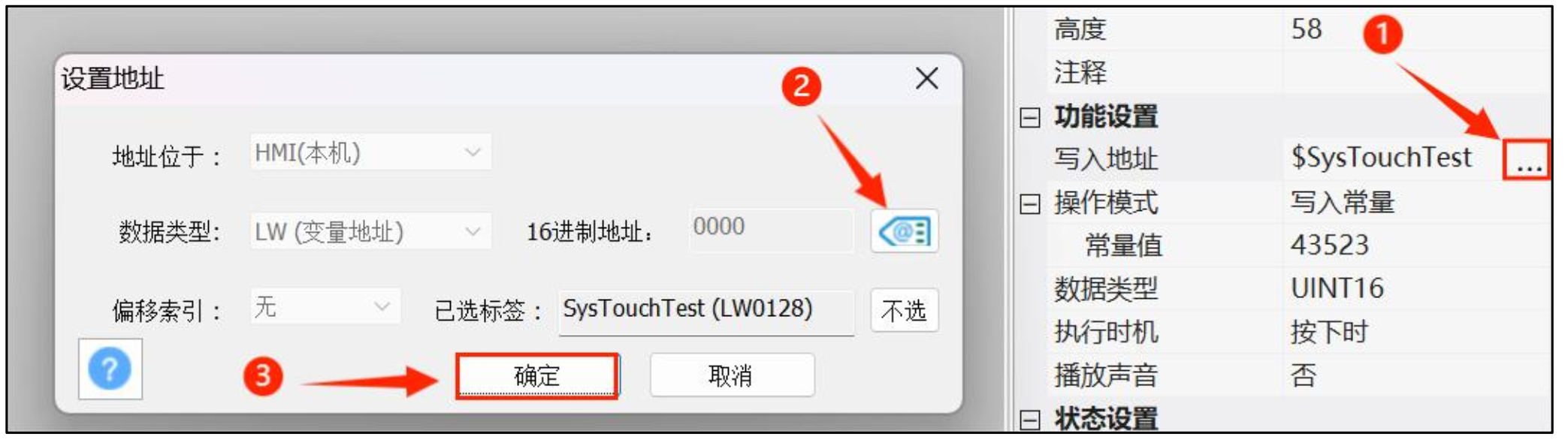

下面以3档按钮为例，首先点击写入地址，在点击从地址标签选取，搜索灵敏度，点击并确认标签名称最后确认设置地址。如下图3-3、3-4所示。3 档按钮常量值为0XAA03（AA03为16进制，需要转化为10进制43523）将计算出的值输入到常量值中。

图3-3 写入地址

图3-4 地址标签选取

下面是第二种方式，用指令助手调节灵敏度。

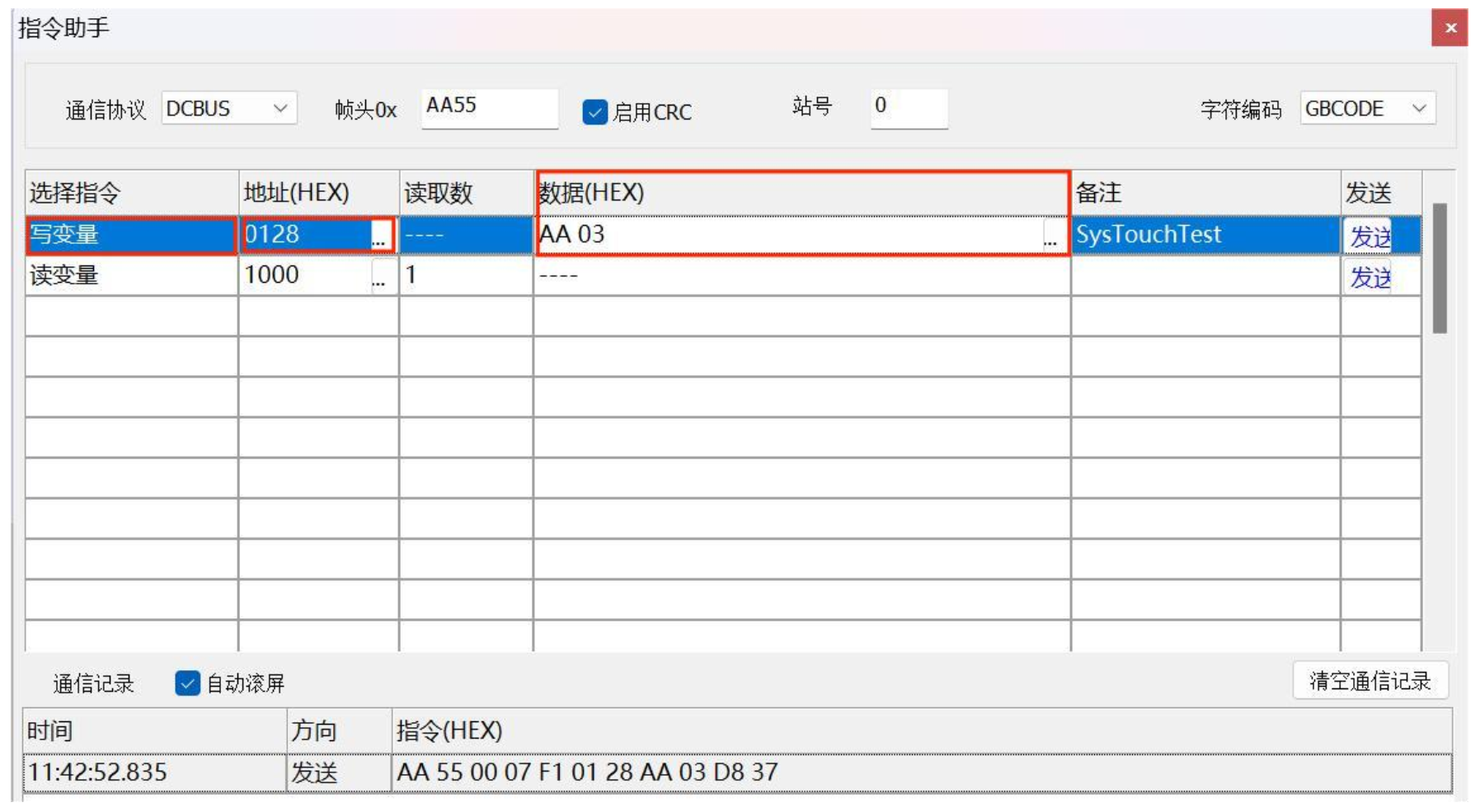

首先打开HMI工程栏中的指令助手，选择指令为写变量，地址选择为0128（可以在地址中搜索灵敏度选择触摸校准测试）修改数据（下面以3档为例，数据为AA03）点击发送就可以进行灵敏度3档的调节。如下图3-5所示

图3-5指令助手

运行预览

编译工程、 运行虚拟串口屏， 如图3-6所示;

图3-6 虚拟屏运行
