求一种射极跟随器仿真设计方案

1．目标：

(1) 调试静态工作点；

(2) 调节电路的跟随范围，使输出信号的跟随范围最大。

(3) 测量电路的电压放大倍数、输入电阻和输出电阻。

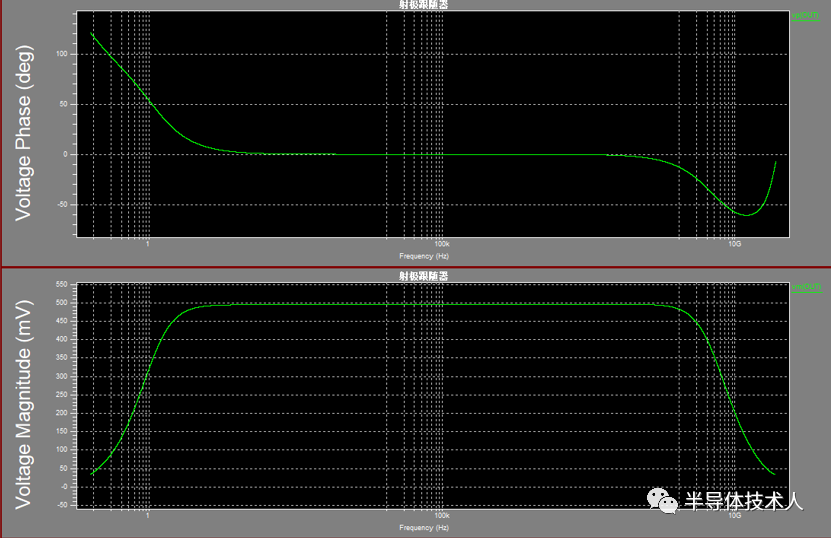

(4) 测量电路的频率特性。

2．过程

在射极跟随器电路中，信号由基极和地之间输入，由发射极和地之间输出，集电极交流等效接地，所以，集电极是输入 /输出信号的公共端， 故称为共集电极电路。又由于该电路的输出电压是跟随输入电压变化的，所以又称为射极跟随器。

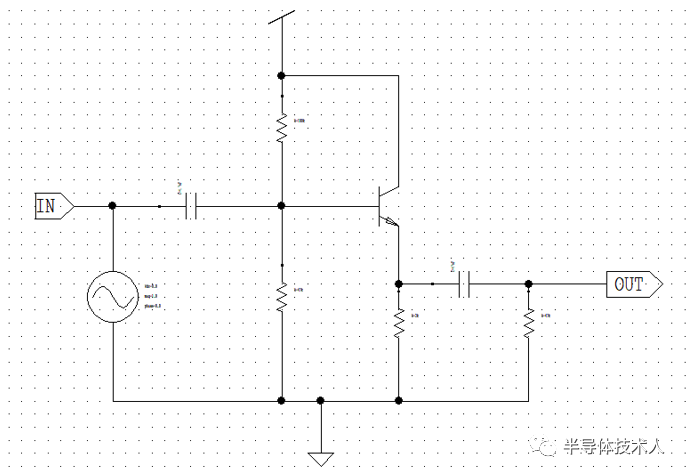

射极跟随器电路如图 1 所示。

npn(+IS=1.87573e-15 BF=153.575 NF=0.897646 VAF=10

+IKF=0.410821 ISE=3.0484e-09 NE=4 BR=0.1

+NR=1.00903 VAR=1.92063 IKR=4.10821 ISC=1.94183e-12

+NC=3.92423 RB=8.70248 IRB=0.1 RBM=0.1

+RE=0.111394 RC=0.556972 XTB=1.76761 XTI=1

+EG=1.05 CJE=1.67272e-11 VJE=0.83191 MJE=0.23

+TF=3.573e-10 XTF=0.941617 VTF=9.22508 ITF=0.0107017

+CJC=9.98785e-12 VJC=0.760687 MJC=0.345235 XCJC=0.9

+FC=0.49264 CJS=0 VJS=0.75 MJS=0.5

+TR=3.55487e-06 PTF=0 KF=0 AF=1)

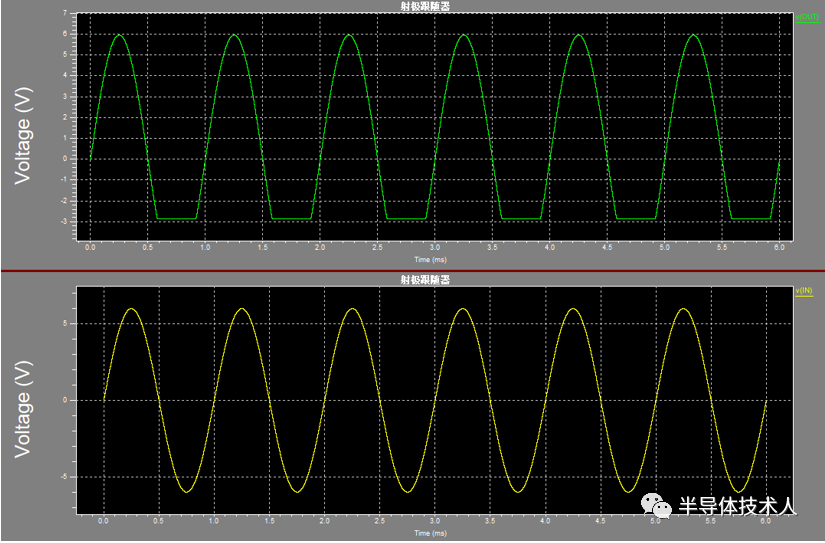

v2 IN Gnd sin 0.0 6 1000 0.0 0.0 0.0

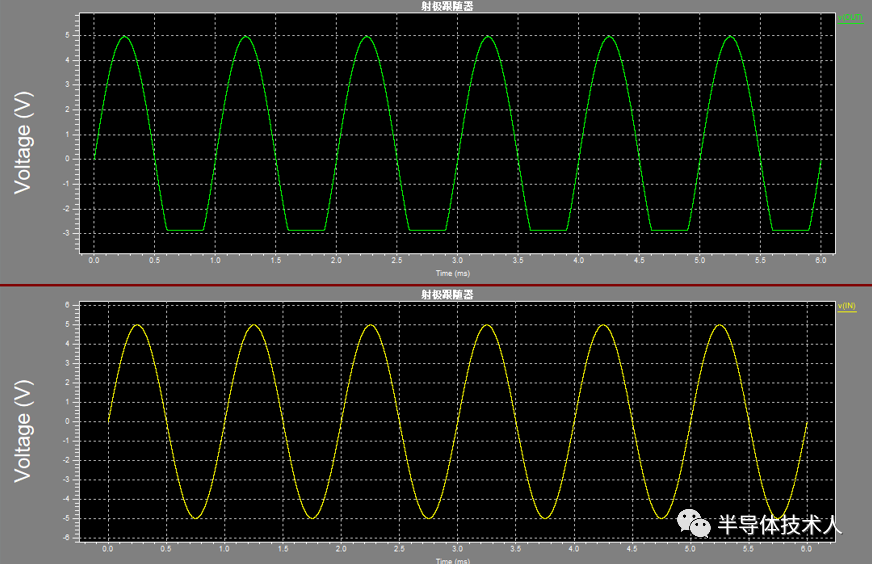

v2 IN Gnd sin 0.0 5.0 1000 0.0 0.0 0.0

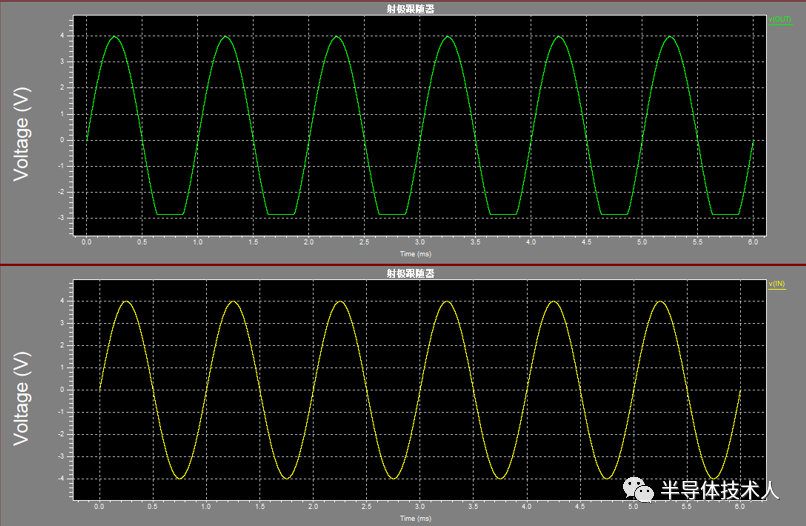

v2 IN Gnd sin 0.0 4.0 1000 0.0 0.0 0.0

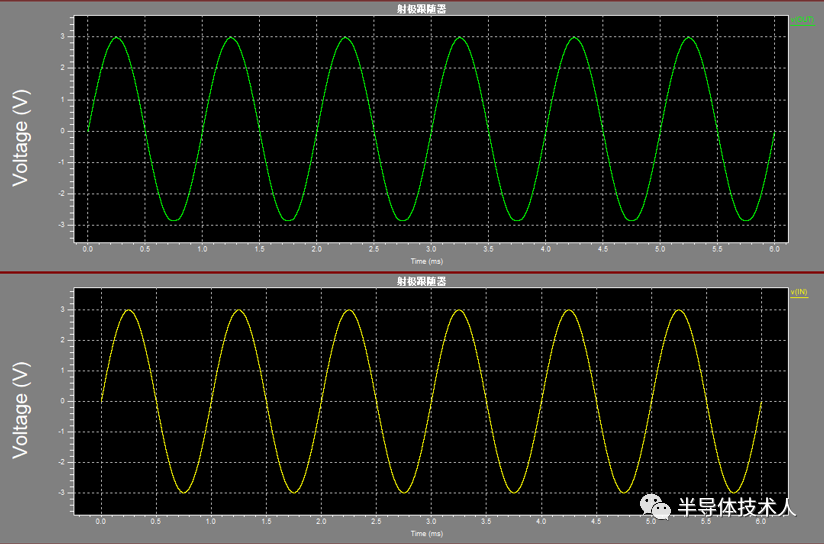

v2 IN Gnd sin 0.0 3.0 1000 0.0 0.0 0.0

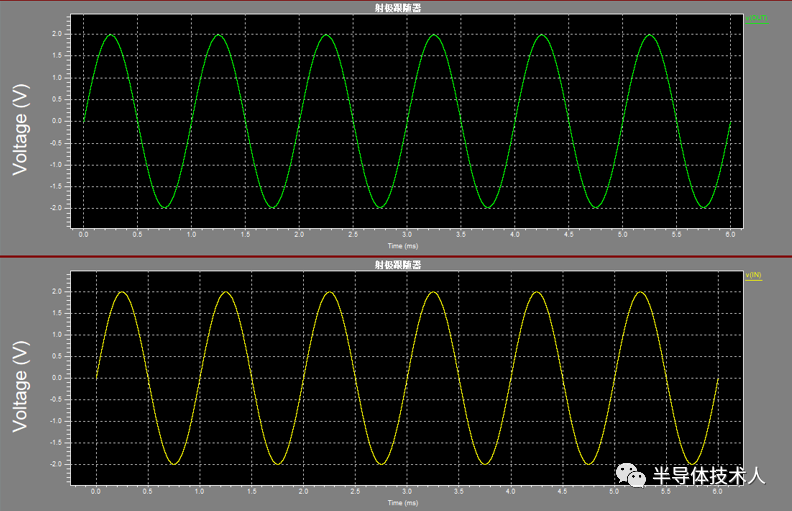

v2 IN Gnd sin 0.0 2.0 1000 0.0 0.0 0.0

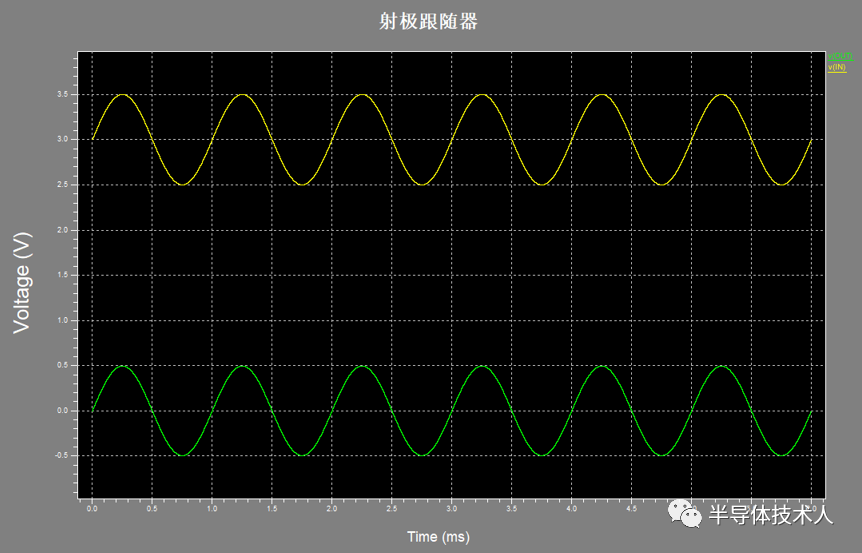

v2 IN Gnd sin 0.0 1.0 1000 0.0 0.0 0.0

DC ANALYSIS - temperature=25.0

v(IN) = 0.0000e+000

v(N1) = 2.9697e+000

v(N4) = 3.5921e+000

v(OUT) = 0.0000e+000

v(Vdd) = 1.2000e+001

i(v1) = -1.5613e-003

i(v2) = 0.0000e+000
