时序分析基本概念介绍<generate clock>

今天我们要介绍的时序分析概念是 generate clock 。中文名为生成时钟。generate clock定义在sdc中，是一个重要的时钟概念。

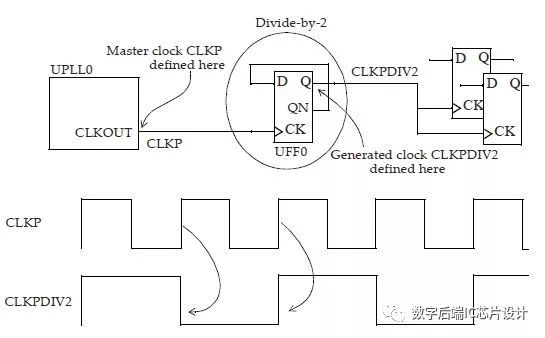

它从master clock中取得的时钟定义。master clock就是指create_clock命令指定的时钟产生点，如图所示：

我们可以用如下命令来描述generated clocks:

#定义master clock

***create_clock -name CLKP -period 10 ***

-waveform {0 5} [get_pins UPLL0/CLKOUT]

#在Q点定义generated clock

***create_generated_clock -name CLKPDIV2 ***

*** -source UPLL0/CLKOUT -add ***

***-master_clock CLKP -divide_by 2 [get_pins UFF0/Q] ***

一般我们把时钟的源头会定义成 create_clock ，而分频时钟则会定义为 create_generated_clock . 两者的主要区别在于CTS步骤，generated clock并不会产生新的clock domain, 而且定义generated clock后，clock path的起点始终位于master clock, 这样source latency并不会重新的计算。

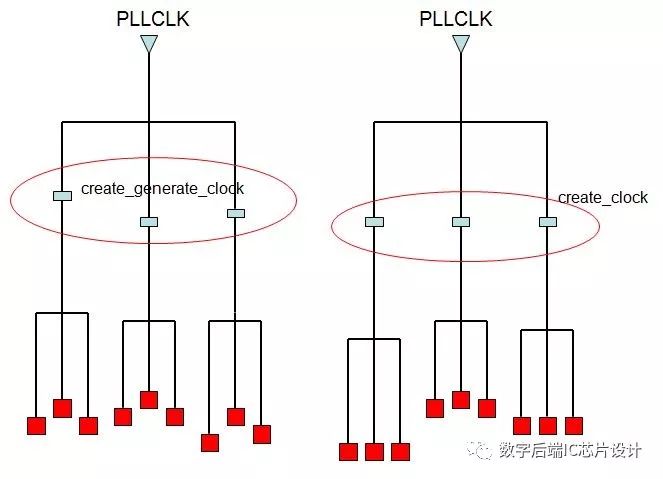

上图中描述，如果我们给PLLCLK出来的三个分频点定义为generate clock，则在trace clock tree时，工具会穿过这三个点，并不会产生新的clock，对工具来说，它会balance所有clock sink。这种情况下，clock tree通常会做得比较长一些。

相反，如果我们给这三个分频点定义为create_clock，则在trace clock tree时，这三个点会生成各自新的clock tree，属于他们自己的sink会分别做balance，但是相互之间会不做balance。而且它本身的input clock pin也会被当成PLLCLK的sink进行balance。
