时序分析基本概念—SDC概述

今天我们要介绍的时序概念是设计约束文件 SDC . 全称 Synopsys design constraints . SDC是一个设计中至关重要的一个文件。它对电路的时序，面积，功耗进行约束，它是设计的命脉，决定了芯片是否满足设计要求的规范。

Timing工程师在release sdc时必须非常小心，一个错误的false path或者case constant就有可能导致整块芯片不工作。

Timing Constraint 为使用者所给定，用来检验设计电路时序的准则。我们在做STA前首先要了解各种约束是做什么的。

Timing Constraint按照它们的用途，大致分为以下几类：

（1）描述芯片的工作速度，即时钟的频率，包括create_clock,create_generated_clock等

（2）描述芯片的边界约束，包括set_input_delay, set_output_delay等

（3）描述芯片的一些设计违反rule（DRV），包括set_max_fanout,set_max_capacitance, set_max_transition等

（4）描述设计中一些特殊的路径，包括set_false_path,set_multicycle_path等

（5）描述设计中一些需要禁止的timing arc,例如set_disable_timing

需要注意的是，设计的不同阶段我们使用的sdc都有所不同(当然，有的公司比较强大，会有一套golden sdc)。比如说，综合时由于模型的粗糙，我们会选择过约sdc，将时钟频率设得更高一些；CTS之前，由于skew的不确定性，通常我们也会加大uncertainty；还有signoff tool与PR工具correlation问题，margin的设置也会不一样。

那我们如何去合理定义一个设计的sdc呢？

这是一项非常有难度的工作，其实常用的sdc命令就以下几条，但要准确运用他们可不容易。

clock相关 ：

create_clock

create_generated_clock

set_clock_uncertainty

set_clock_groups

set_input_delay

set_output_delay

系统接口相关 ：

set_input_transition

set_load

set_driving_cell

时序特例相关：

set_false_path

set_multicycle_path

逻辑赋值相关：

set_case_analysis

接下来几篇文章会分别介绍这些命令

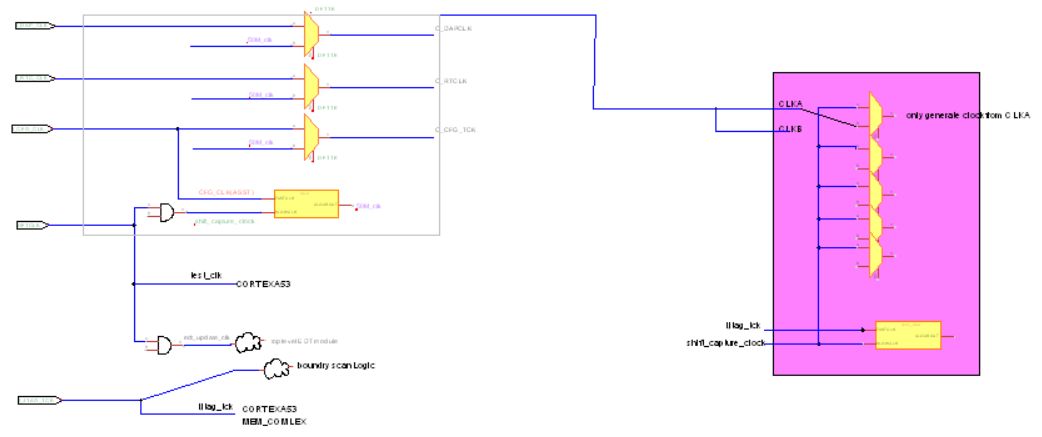

还有一个最重要的前提条件是：我们必须要尽早有一张结构清晰的clock结构图。而且是越早做越好。clock结构最好是让前端设计人员给你，当然也可以通过cad软件自己去画一张。这边介绍一个比较好用的绿色小软件 TinyCad . 简单易学～～

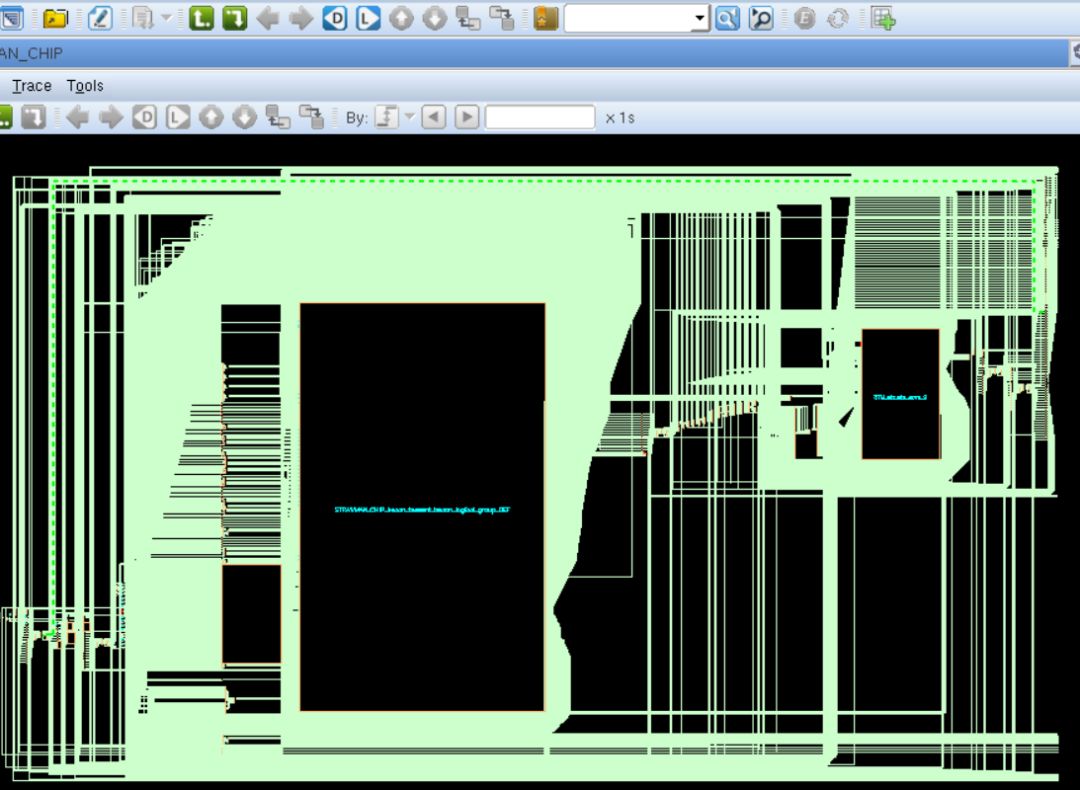

也可以通过Verdi来trace电路结构，这也是很方便的，只需要读入设计的网表就行

好了，今天就大致介绍一下sdc的基本概念。
