时序分析概念min pulse width介绍

今天我们要介绍的时序分析概念是 min pulse width ，全称为最小脉冲宽度检查。这也是一种非常重要的timing arc check，经常用在时序器件或者memory上面。

一般情况下，由于cell本身有变异，rise和fall delay不相同，这样可能会造成时钟信号脉冲宽度减小。

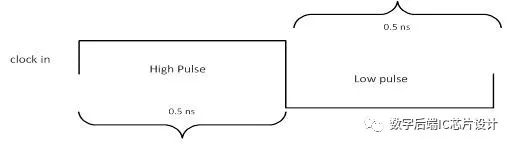

如下图一个周期为1ns，duty cycle 为50%的clock信号

在经过一个buffer（rise delay: 0.05, fall delay:0.03)

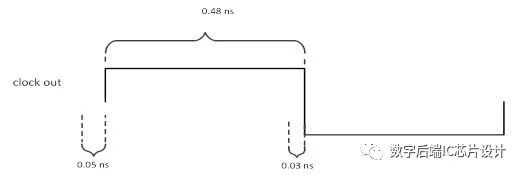

clock信号波形变成如下图所示:

因此，可以知道，如果某个cell的rise delay大于fall delay，那么输出时钟的脉冲宽度要比输入时钟小。如果时钟信号经过一系列相同类型的单元，则时钟信号的脉冲宽度将会持续减小。如果小于某个最小宽度，可能会导致器件不能正常的捕获数据。

因此，在做timing分析时，我们是必须对cell的pin做min pulse width检查。通常有两类方法：

1） sdc里面定义

set_min_pulse_width 2.0 [get_clocks CK1]

2）library里面定义
