时序分析基本概念介绍<Latency>

今天要介绍的时序分析基本概念是 Latency , 时钟传播延迟。主要指从Clock源到时序组件Clock输入端的延迟时间。它可以分为两个部分： 时钟源插入延迟 （source latency）和 时钟网络延迟 （network latency）

source latency ：也被称为insertion delay。主要指从clock source端到clock定义端的延迟，即是时钟源(例如PLL)到当前芯片时钟根节点(clock root pin)之间的延迟。

network latency ：主要指从clock定义端到时序器件的clock pin端的延迟。

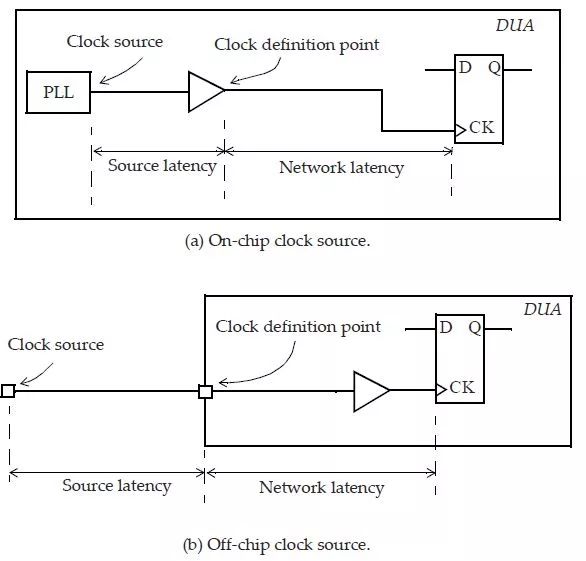

以下两张图分别定义了片上（on chip）和片外（off chip）中clock latency的描述。

我们可以用如下命令来定义描述clock latency:

#specify source latency

set_clock_latency 1.9 -source [get_clocks SYS_CLK]

#specify network latency

set_clock_latency 0.8 [get_clocks CLK_CONFIG]

那latency值有什么用呢？其实这相当于一个target值，CTS的engine会根据你设置的latency值来插入buffer（当然只是对network latency操作），做出一个接近于你设定的值，可能多一点，也可能少一点。

latency值的大小直接影响着clock skew的计算和固定。因为我们的时钟树是以平衡为目的，假设你对一个root和sink设置了1ns的latency值，那么对另外的几个sink来说，就算你没有给定latency值，CTS为了得到较小的skew，也会将另外的几个sink做成1ns的latency。过大的latency值会受到OCV和PVT等因素的影响较大。而当我们生长好了clock tree以后，latency的设定也就不起作用了。
