介绍时序分析基本概念MMMC

今天我们要介绍的时序分析基本概念是 MMMC分析(MCMM) 。全称是multi-mode, multi-corner, 多模式多端角分析模式。这是在先进工艺下必须要使用的一种时序分析模式。

为什么需要这种模式呢？

拿大家最熟悉的手机芯片为例，我们平常手机基本都是在正常室温条件下工作。在一些极端的情况下，比如在100度以上的高温下，或者是在南极北极等寒冷低温下，手机是否还能够正常工作。另一种情况，手机还有不同的模式，比如待机状态和游戏模式表现出来的性能也是不一样的。

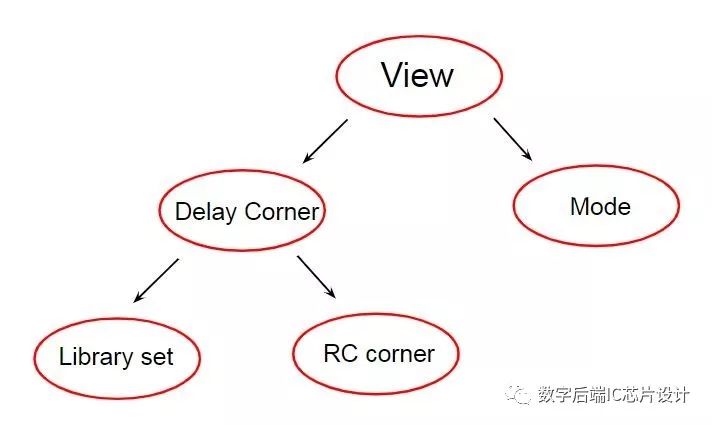

因此，不同的情景和不同的模式组合成了不同的分析视角，我们称之为analysis view。不同的情景，我们称之为corner; 不同的模式，我们称为mode。他们有如下的结构组成图。

Signoff时，我们需要指定全部的view组合； 但是在PR过程中，为了减少run time，通常我们不需要打开这么多view组合，setup我们会选取一些ss, cmax, rcmax的view，hold会选取一些ff, cmin, rcmin的view.
