Verilog实现边沿检测的原理

边沿检测原理

边沿检测大致分为：上升沿检测，下降沿检测和，双沿检测。原理都是通过比输入信号快很多的时钟去采集信号，当出现两个连续的采集值不等的时候就是边沿产生处。

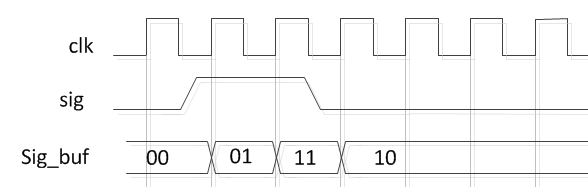

图1为边沿采集图，clk为采集时钟，sig为被采集信号，现在需要知道什么时候sig的跳边沿到来，于是有了一个sig_buf的2bit信号用来存储被采集的sig信号，当前值被放在低位，高位时是上一个时刻的值。也就是

sig_buf[1:0] <= {sig_buf[0],sig};

从图中可以看出，sig_buf为2'01的时候正好是上升沿出现之后，2'b10正是下降沿出现之后。所以正好可以利用这两个信号的出现来判断上升沿还是下降沿。这样也就实现了边沿检测。

重点

这种边沿检测方法一定要有clk周期小于sig高电平脉宽的条件，不然无法保证能够每次采集到sig的边沿。

图1. 边沿采集示意图

边沿采集代码讲解

此代码可以修改sig_buf的长度，也就是 不用一个0和一个1判断，而是多个0和多个1，但是宽度变了以后对sig的脉宽要求也就更宽，这点一定要牢记，不然很可能出现检测边沿无法实现。

很多人反映tb写不来，不知道tb要写什么，要怎么写。这里顺便说下怎么写，就以边沿检测tb为例。

仿真目的 ：产生符合自己要求的激励信号，测试此时的输出是否和预想一致，一致则通过，否则失败。

仿真步骤 ：根据仿真目的也很容易可以抽象出来仿真的步骤分为2步，第一步，产生激励，第二步，查看被测试模块输出。

激励产生 ：

周期信号产生always begin #5 clk=0; #5 clk=1; end //时钟信号

只在最开始产生某种特殊波形：initial begin rst = 1 ; #10 rst = 0; end

上述两种信号都是关于时间的函数f(t)，这种函数特点决定了可以用延时命令#xx去产生。

需要结合当前状态的信号：这种波形不仅仅时间的函数，还和某个信号相关，比如分频模块，分频值在不停变，那么这个时候不如直接调用一个已经写好的分频模块，分频系数可以外部状态机控制，这样就可以解决。换句话说，tb只是产生理想激励，所以需要你不择手段的去产生自己想要的东西，不管是可综合还是不可综合语句。

tb文件的一般代码结构 ：

1.module定义

2.reg和wire定义，需要被你主动控制的信号定义为reg，有赋值来源的信号定义为wire，比如模块输入定义为reg，方便自己产生各种波形，输出定义为wire。

3.initial begin end语句，产生初始化激励，比如复位，使能。initial语句可以写多个，效果上两个initial都是同时执行的，仿真的时候你感受不出差别。

4.特殊激励产生，比如时钟，状态机等

5.被测试模块调用

6.被测试模块输出结果合格检测，这一步如果不会可以忽略，自己看波形。对于复杂设计看波形会非常累，所以建议慢慢养成习惯

仿真结果展示

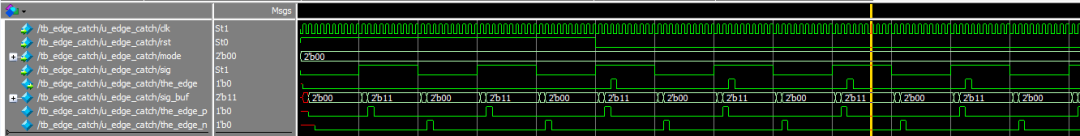

上升沿检测波形，mode=0，当输入信号被检测到上升沿的时候，信号the_edge就会有一个高脉冲:

图2. 上升沿检测

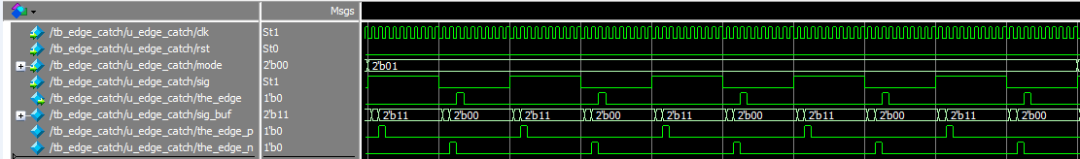

下降沿检测波形，mode=1，当输入信号被检测到下降沿的时候，信号the_edge就会有一个高脉冲:

图3. 下降沿检测

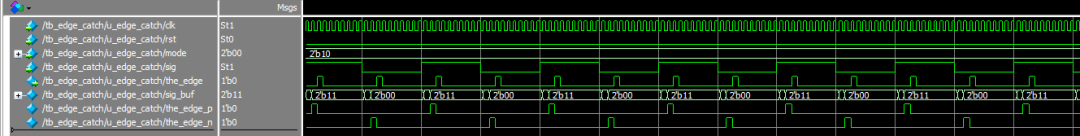

双沿检测波形，mode=2，当输入信号被检测到上升沿或者下降沿的时候，信号the_edge就会有一个高脉冲:

图4. 双沿检测
