耦合微带滤波器版图设计仿真

完成滤波器的原理图后，还需要对滤波器生成版图进一步的仿真验证。首先对滤波器生产版图，之后再对版图进行仿真验证。

1、按照如下如下单击[Deactivate or active Components]按钮，和两个终端和GND，使Term和地失效

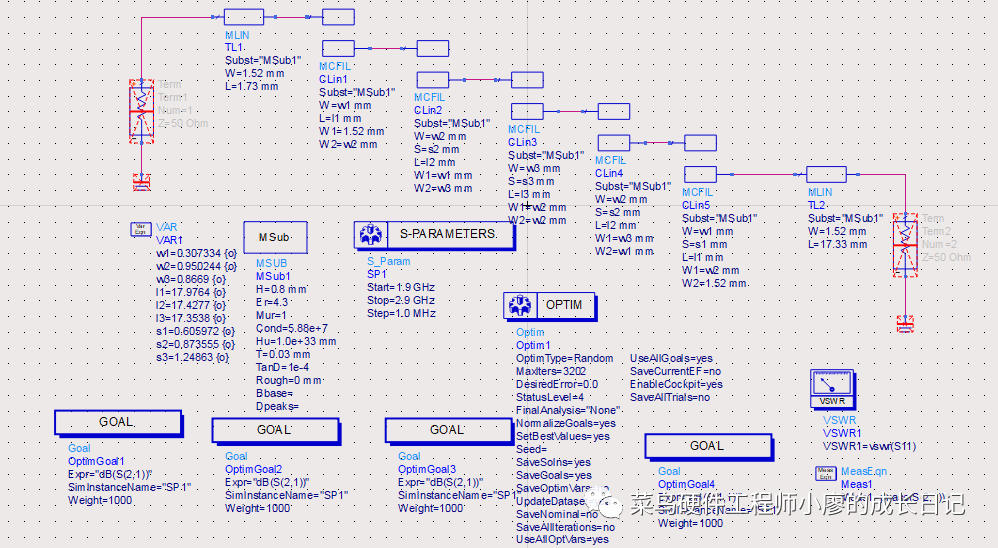

最后的电路图如下图所示：

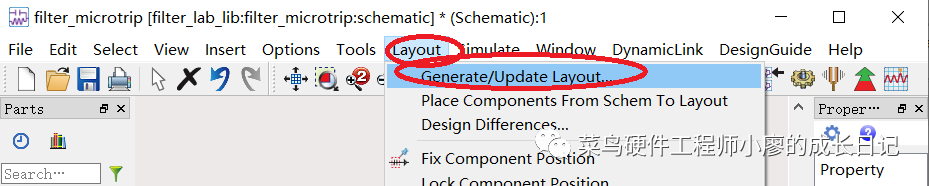

2、生成原理图，步骤如下：

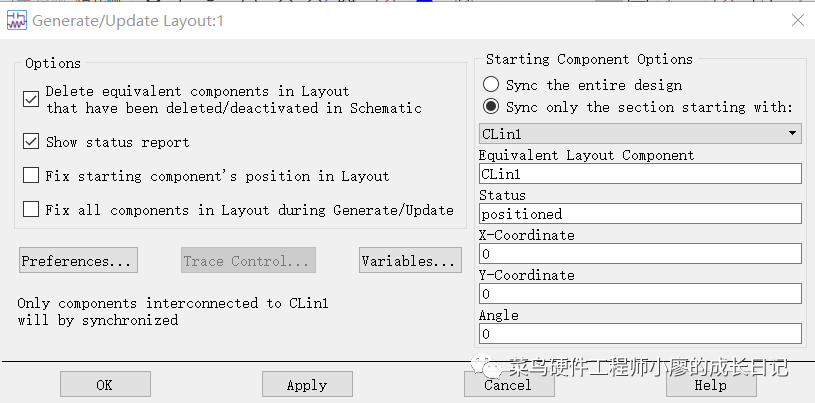

这时出现下面的界面，都选择默认点击OK，生成版图窗口。

3、生成滤波器版图后，还需要对生产的版图进行S参数仿真以验证滤波器性能。在版图窗口菜单栏选择[Insert]->[Pin]命令，打开“pin”对话框，点击滤波器的输入输出端。

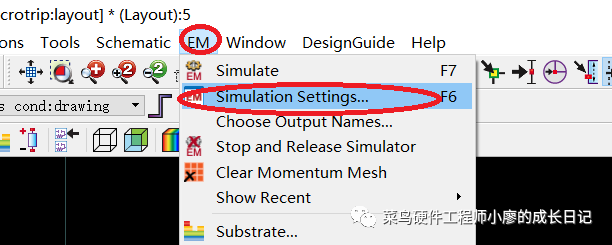

4、对其进行S参数仿真。

出现如下界面，在这里对端口频率之类的进行设置，最后进行仿真：

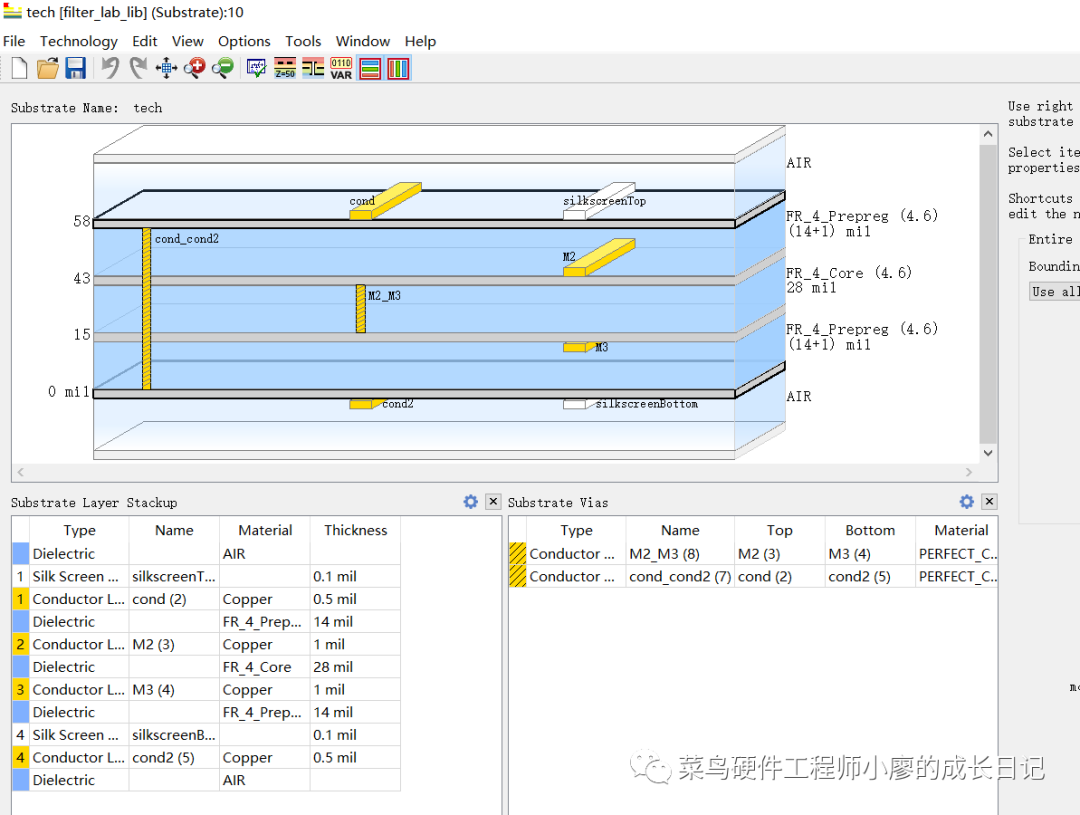

对材料板材之类的进行设置

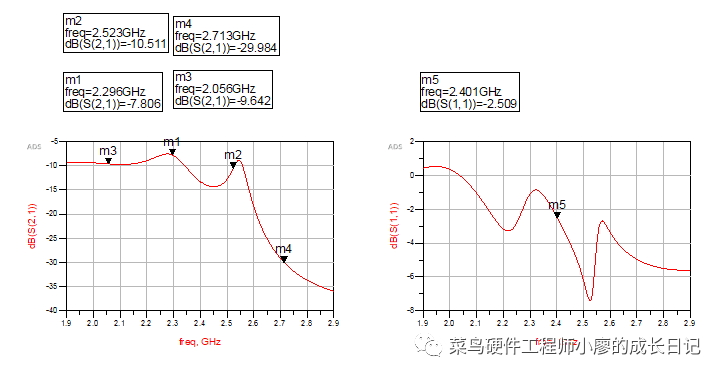

最后看S参数，我发现相差的不止一点大，可能是我设置的问题。

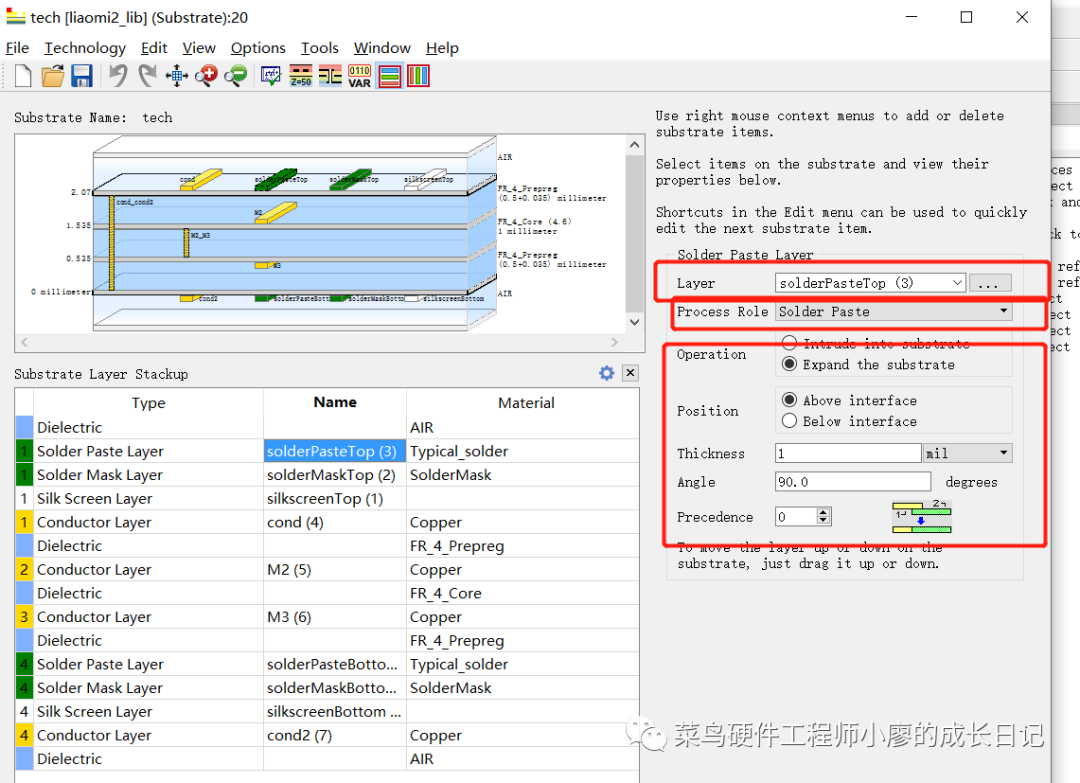

修改材料之后，这个样子，我还得慢慢修改。

我发现改了之后还是相差很多，我修改了两天都没有和我的原理图仿真相差不远，

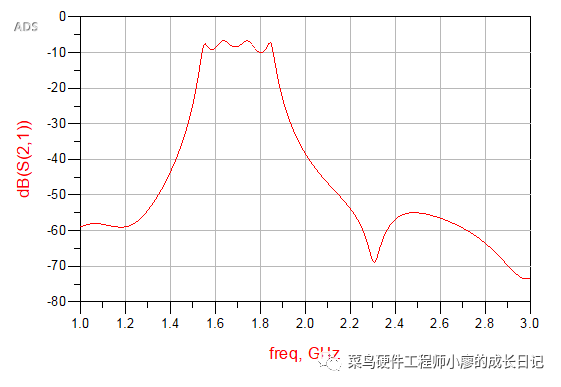

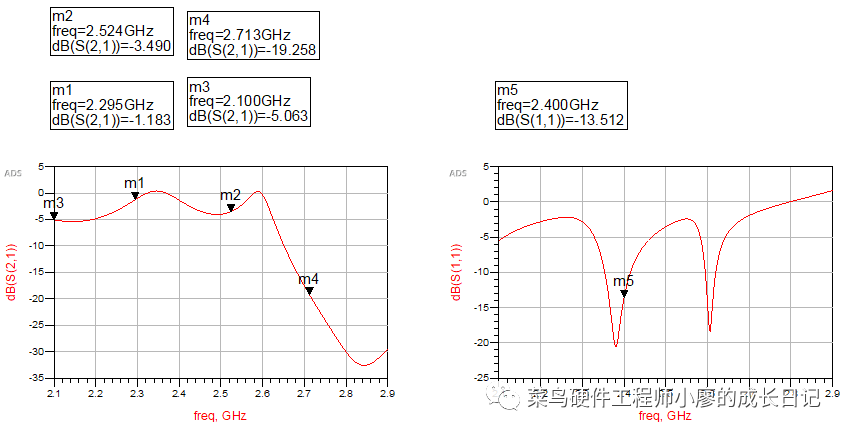

经过了师弟的帮助，仿真的曲线变成了这样，感觉大喜，因为设置了一些值下面框着的这些都是可以根据实际情况设置的。

好了，今天就到这里了。效果还是差了不少，这里的一些板材，我具体的还是不是很专业，等我有机会了解了PCB板制作，或者后期涉及到的时候，我再进行总结。
