功率放大仿真之loadpull的解决办法

ADS关于：HB1Tone_LoadPull：schemic does not exist的解决办法

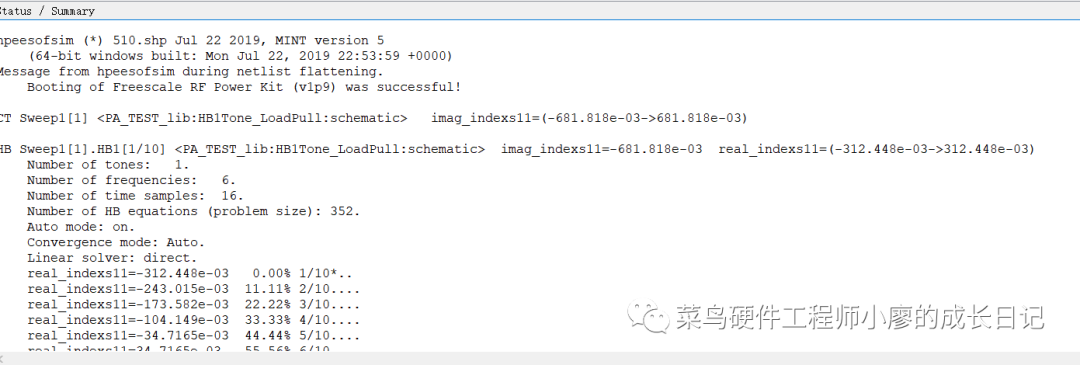

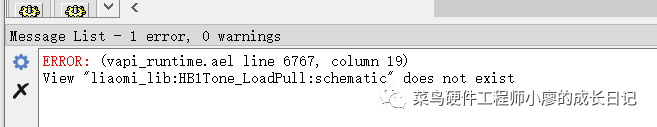

是在ADS在使用designguides-loadpull时出现的错误，大体意思是自动生成不了原理图没有原理图，错误如下：

关于LoadPull，我找到了一篇介绍很全面的文章：ADS射频功率放大器之LoadPull_专栏_易百纳技术社区 (ebaina.com)，意思是，输入与输出的共轭匹配不能满足最大功率输出的条件时，利用LoadPull（负载牵引）技术就是通过仿真，来得到在一定输入功率下，不同的负载阻抗与输出功率和效率之间的关系。顾名思义，它通过改变负载阻抗从而计算输出功率和效率，最终得到z_op的技术，具体的实现在后面。

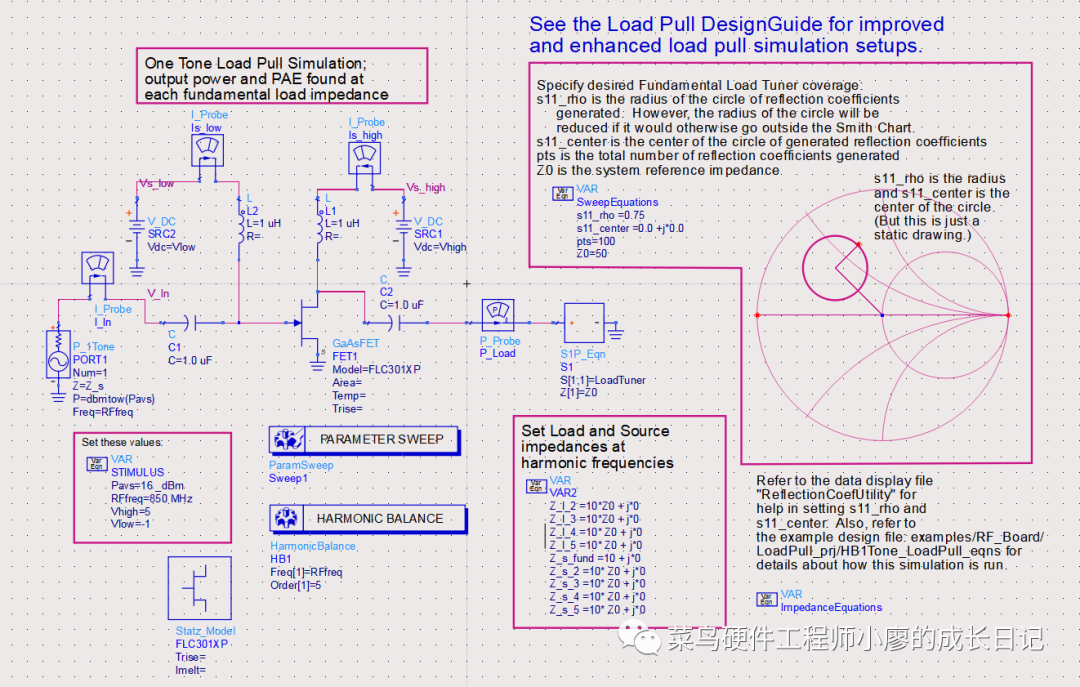

我算是为这个问题屈服了，查了各种资料，把网上的资料翻了一遍，卸载安装卸载安装，巴不得不吃不喝，试了3天，各个版本的都安装了，卸载了十几遍，在我目前的这台电脑上总是能自动生成模板，也试了在另一台电脑上安装，没想到，居然成功了，自动生成了仿真电路图的模板。

后面在另一台电脑上，把这个原理图拷贝到了对应的文件夹里。

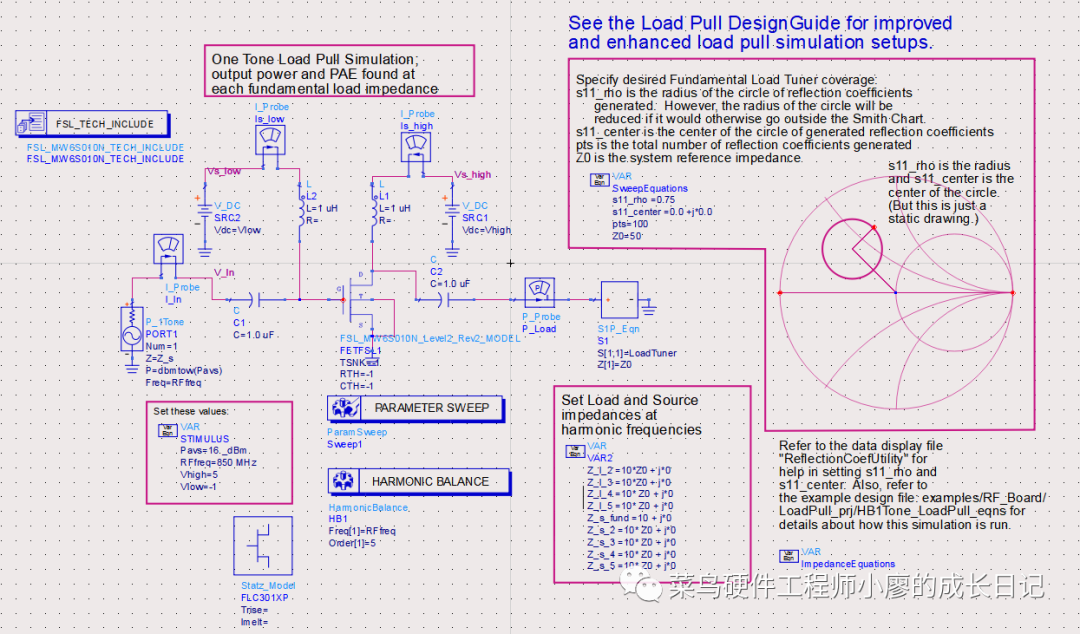

最后换成我需要用的MOS管。

这样算是这个问题解决了，目前可以让我实验进行下去。

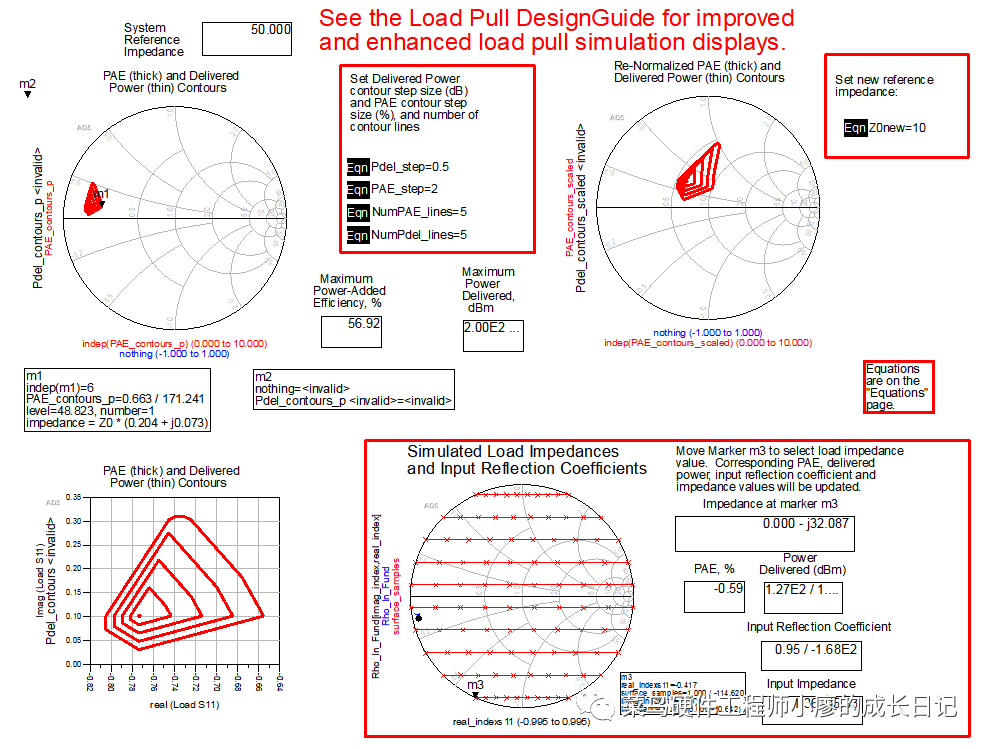

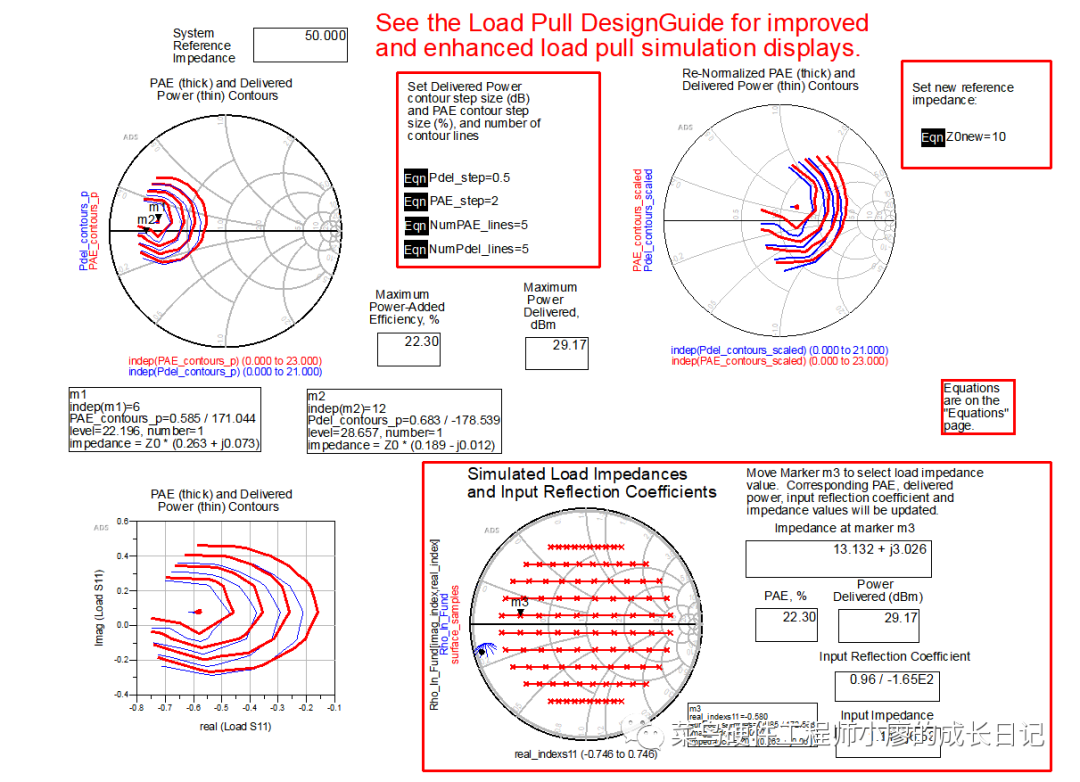

上面的图中，红色对应效率圆、蓝色对应功率圆，我们无法判断其是否收敛（效率圆和功率圆为封闭圆就意味着收敛）。

通过修改S11_tho之后，这表示修改扫描的圆心和半径，来进行调整。

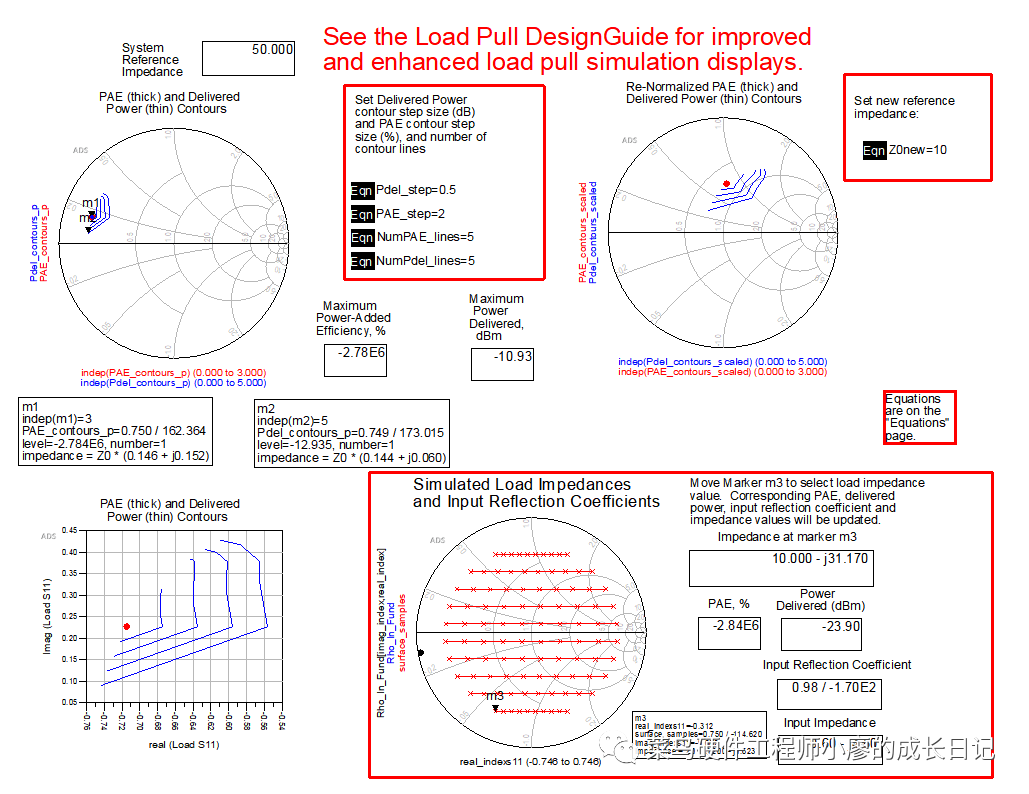

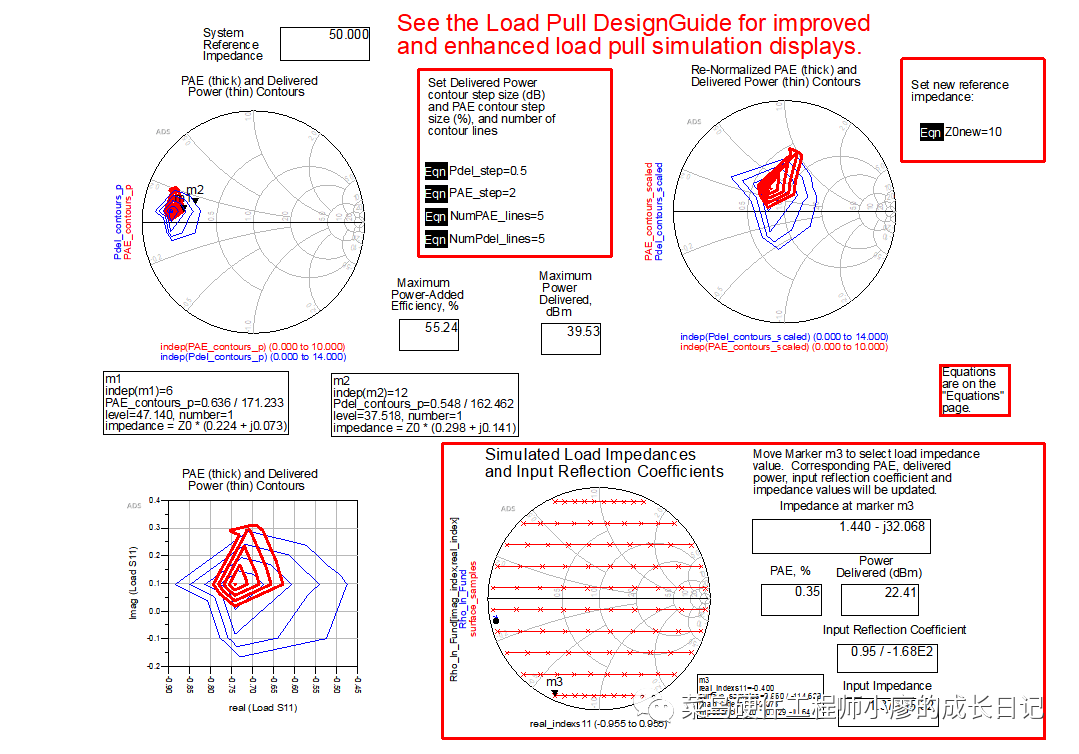

其仿真图：

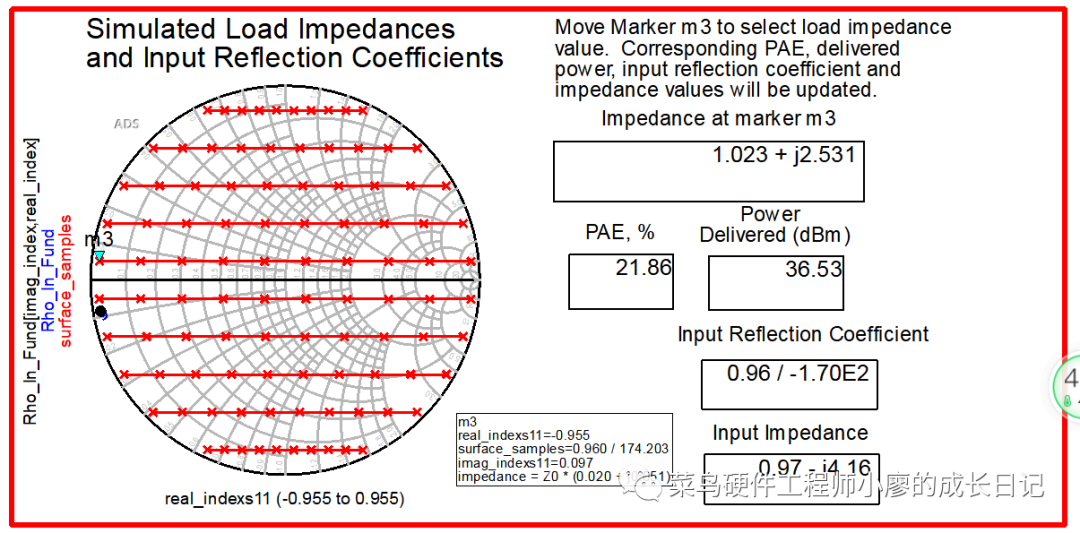

修改圆图的半径为0.96时，也是封闭的。

这时，我们可以看到效率和功率的最大值以及对应的阻抗点，改变m3的位置，就可以查看阻抗值、效率和输出的功率。

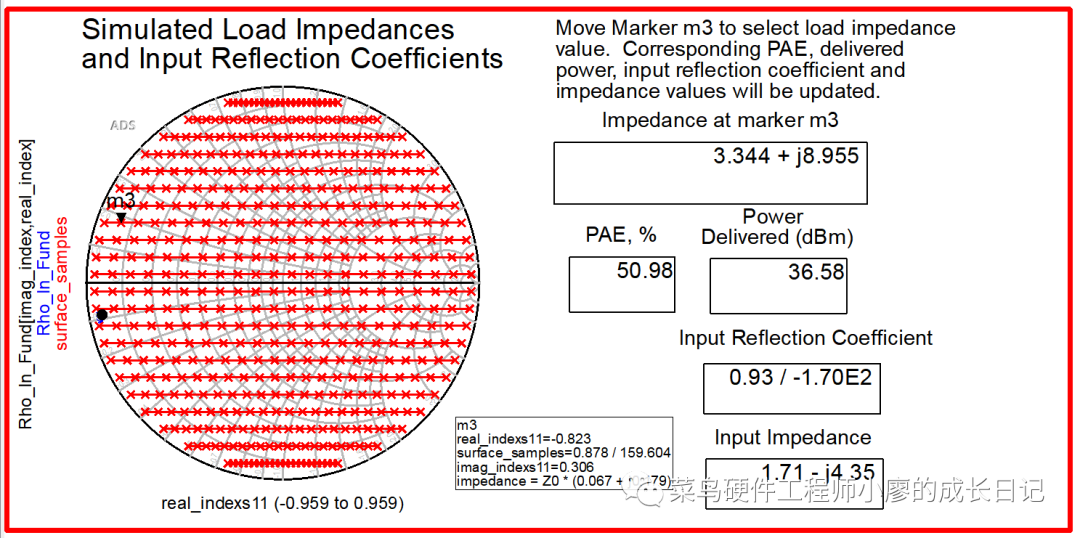

将扫描的点数增多。

通过这种方法，就可以不断的优化，得到最优的负载阻抗Z_opt。

同理，在ADS中，也有sourcepull来设计输入端的输入阻抗，对于功率放大器的性能优化，就是通过这样不断地设计和优化，才使功放输出性能越好。

当然如果用sourcepull模板的时候，如果也遇到了原理图不存在的情况，也可以应用上面的方法进行解决。
