简单的锁存看门狗定时器

该电路基于μP监控器/看门狗IC （MAX6749），提供锁存故障指示，以响应输入脉冲流的丢失。该电路可以监视风扇（基于风扇的转速计输出）、振荡器或微处理器的软件执行。

大多数看门狗定时器IC在看门狗超时到期时产生单个、持续时间有限的输出脉冲。这适用于触发微处理器中的复位或中断，但某些应用需要输出（故障指示器）锁存。一个简单的电路（图1）提供锁存故障指示，以响应输入脉冲流的损失。该电路基于μP监控器/看门狗IC （MAX6749），适用于监测风扇（基于风扇的转速计输出）、振荡器或微处理器的软件执行。

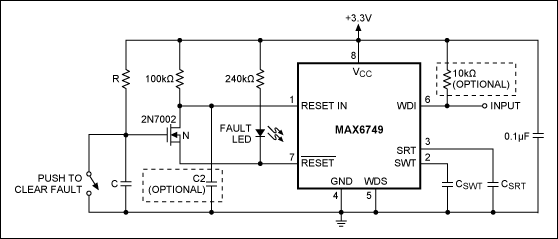

图1.该电路产生锁存故障指示，以响应输入脉冲的损失。

上电期间，/复位有效保持低电平，直到VCC稳定且复位超时延迟到期。电容C通过R充电，直到FET的栅极电压达到其阈值（VTH），从而接通FET并启用锁存能力。为防止错误触发，应将 RC 的延迟设置为比复位超时长得多的时间。

WDI 输入（引脚 6）必须以电容 CSWT 设置的最小速率切换。如果失败，/复位变为低电平，打开 LED，并将复位输入连接拉低，从而锁存/复位复位。电路将保持此状态，直到您重新启动 VCC 或按下开关。任一操作都会关闭 FET，并允许 RESET IN 变为高电平。

要监视风扇的漏极开路转速计信号，请将 WDI 的 10kΩ 上拉电阻连接到 VCC（引脚 8），并将 WDI 连接到风扇的转速计输出。由于风扇需要一些时间才能旋转，因此需要停用看门狗电路以缩短延迟间隔。您可以通过将一个电容 （C2） 从 RESET IN 放置到地来创建此延迟。请注意，此延迟必须短于上述RC延迟，否则/RESET将过早锁存。

对于风扇监视器，CSWT 的值根据公式 tWD = 5.06 × 106 × CSWT 设置最大转速计脉冲周期，其中 tWD 以秒为单位，CSWT 以法拉为单位。如果风扇速度低于此阈值，则/RESET输出置位为低电平并锁存。
