国芯思辰 |H桥电机驱动CN8001可完全替代TI的DRV88

从锁体结构上看，目前居于主流的是传统的机械锁体，电子锁体开始逐步走向主流，电动锁体由于其工艺要求高、生产难度大，目前仅限于部分高端智能门锁生产企业生产。在电动锁体中，一般使用的是直流马达或步进马达控制锁舌的进出，芯北科技推出的H桥电机驱动芯片CN8001可驱动一个直流电动机和一个步进电动机的绕组或其他负载，可以直接替代TI的DRV8837应用在智能锁中，该芯片具有多重保护功能。

CN8001在2.5V至6V的电机电源电压上运行，根据逻辑控制，它可以提供高达0.8A的输出电流；CN8001可由两个输入引脚控制，两个开关输入决定了输出模式：正转、反转、滑行或制动；当两个输入端都处于较低的电平时，可以获得非常低的待机电流，减少系统的功能。

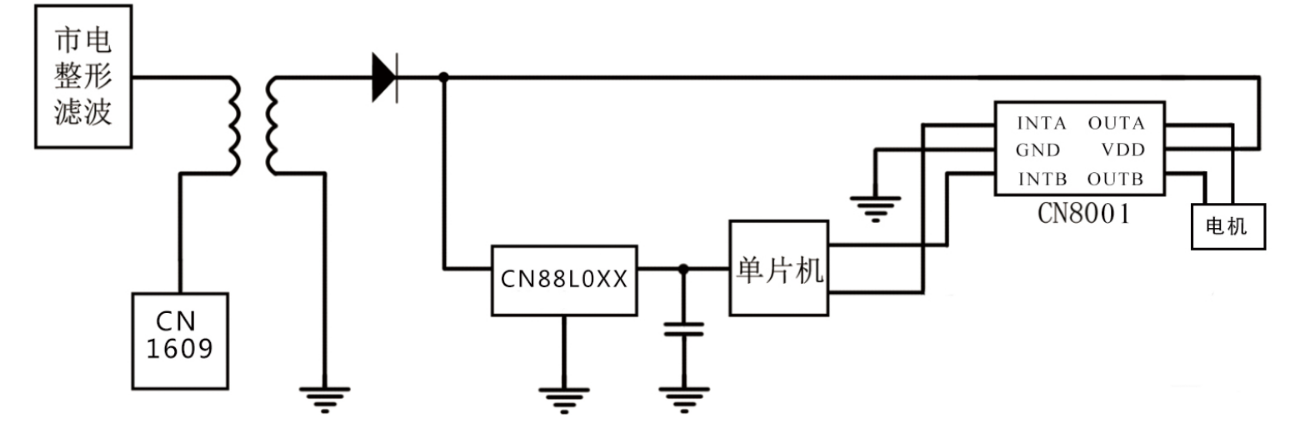

CN8001应用框图

CN8001用于智能锁中的性能特征：

• 工作电压范围：2.5V至6V，最大连续输0.8A；

• 高于3A的峰值电流能力；

• 低MOSFET导通电阻：Rhs=0.3Ω，Rls=0.15Ω；

• 正向，反向，惯性或制动输出模式；

• 适用于大范围单片机控制逻辑；

• 输入逻辑滞后，含过热保护功能；

•提供DFN2x2-8，SOT23-6，SOP-8或ESOP-8封装；
