【产品应用】如何在Coral3568平台快速适配mipi显示

随着工作节奏的变快，如何快速熟悉平台的使用和开发，也是有效工作的重点之一。本文将介绍在Coral3568平台上，如何快速适配新的10.1寸mipi显示屏。  接口一致

Coral-EVa为致远电子推出的Coral3568配套评估底板，同样功能强大，接口丰富。Coral-EVa评估底板采用适配器供电，更方便实验室和研发办公室使用，HDMI、DP、USB、CAN、RS485、RS232、TTL UART、3.5mm四线耳麦接口、Micro SD卡槽、SATA、M.2、LVDS LCD、MIPI_DSI、MIPI-CSI、RTC时钟、蜂鸣器等功能一应俱全。

Coral-EVa底板MIPI_DSI接口如图所示：

对于大多数40pin MIPI显示屏，其接口与上图一致。

 格式转换

1.原厂提供的初始化指令

选用测试MIPI屏型号：CC1101I40M-01(分辨率1280*800)购买显示屏向商家索要初始化文件，商家现提供的初始化文件为：16424929046_Test_ILI9881C_BOE-B4TV101WXU-N91_T02_20210423gamma优化(1).txt初始化文件部分内容：

REGISTER,FF,03,98,81,03

REGISTER,01,01,00
REGISTER,02,01,00
REGISTER,03,01,53//STVA=STV2_4
......

查看初始化文件内容，所有的语句都有统一的格式，即：REGISTER,aa,bb,cc,dd......

经过对比芯片手册，判定此类的语句意义为：通过mipi总线，在地址aa, 写入数据长度为bb, 写入数据数值为cc,dd……的数据。

2.初始化格式转换

Coral3568平台MIPI-DSI配置文件为：

arch/arm64/boot/dts/rockchip/rk3568-evb1-ddr4-v10-dsi.dtsi

配置文件初始化格式为：

0x15/0x39|0x00|写入数据长度|写入的数据（1字节地址+n字节数据）

其中，如果写入1字节数据，选择0x15；如果写入大于1字节数据，选择0x39。

格式转换后数据为：

panel-init-sequence = [

39 00 04 FF 98 81 03

15 00 02 01 00

15 00 02 02 00

15 00 02 03 53

15 00 02 04 D3

......

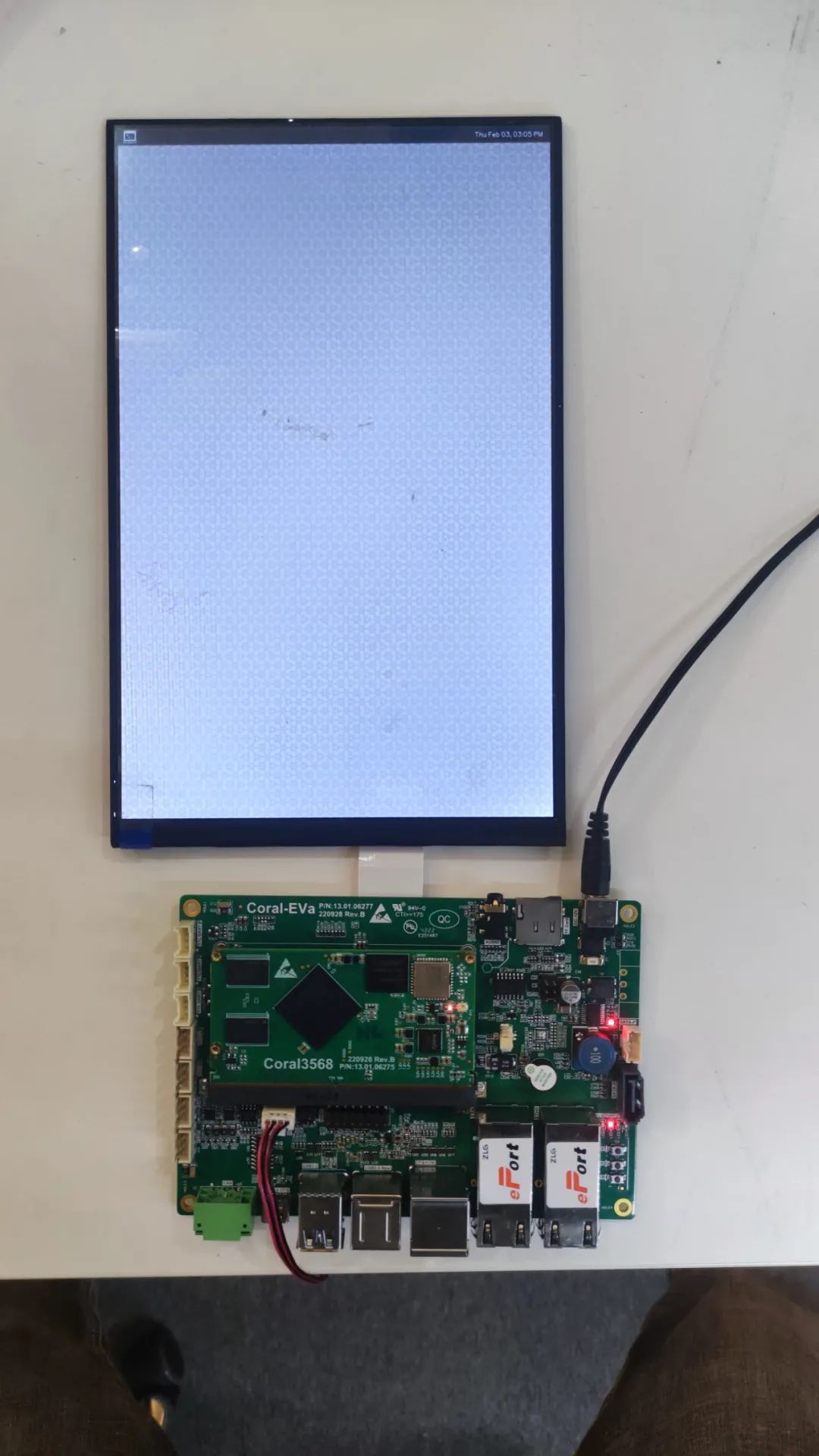

至此,MIPI屏初始化配置完成，重新编译内核及固化到Coral3568板子,重启即可显示。效果如图：
