学技术 | PAR2822开发中怎样使用PixArt_BLE_Tool小程序

PixArt_BLE_Tool小程序有很多实用的小功能，可以用来擦除，烧录，更新FW，测试RF性能，调整RF频偏等。我们这篇博文重点介绍下怎样使用PixArt_BLE_Tool小程序来测试RF参数。

首先我们要先准备好硬件部分：

1.一个USB转TTL的串口板，连接线，待测PCBA ，一台频谱仪，一台带有PixArt_BLE_Tool程序的电脑。

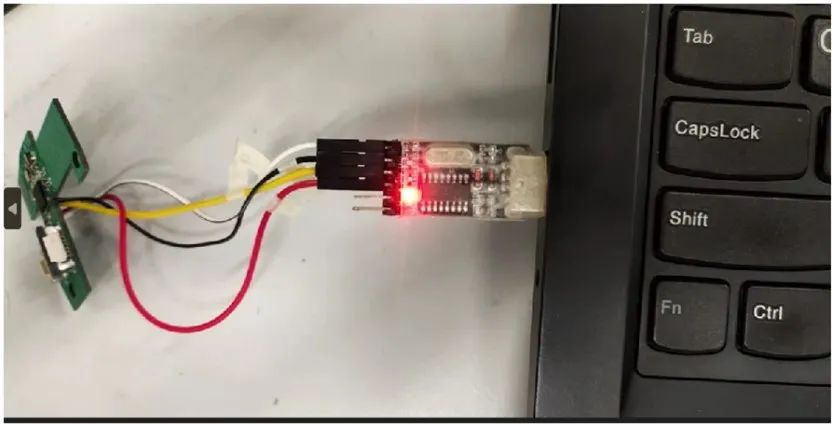

2.连接好硬件部分：PCBA连接串口板连接到电脑USB口（注意TX,RX的接线顺序，电源使用串口板的3V）。

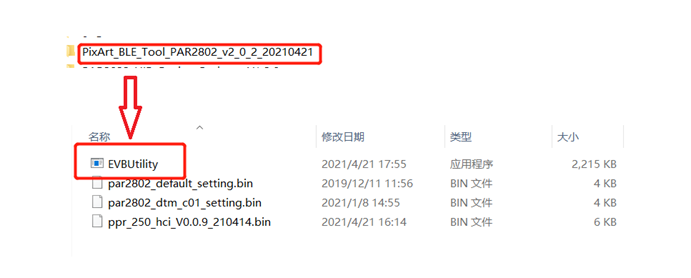

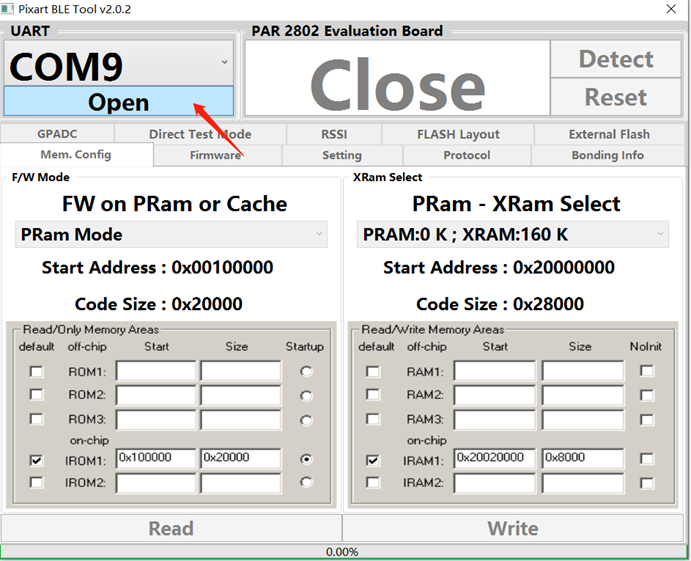

3.打开电脑中PixArt_BLE_Tool的应用程序EVBUtility,进入软件界面, 点击Open，打开串口。

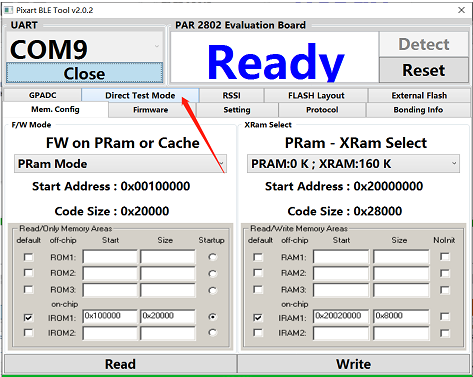

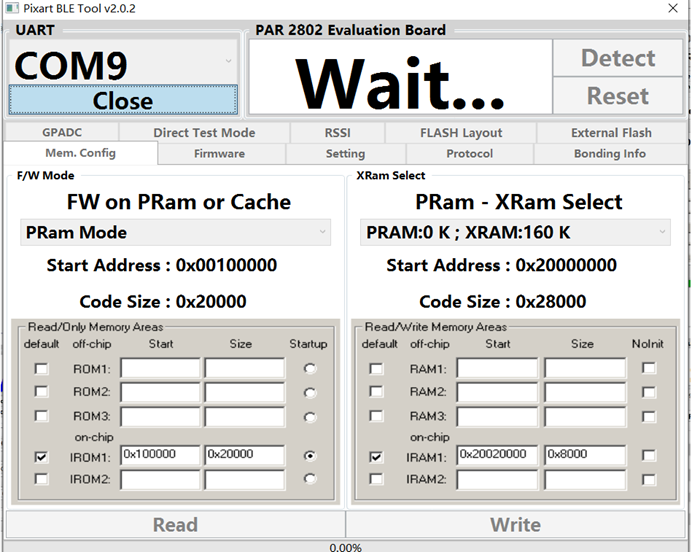

4.串口状态显示“Wait…”后，快速对地短路Rest脚后松开，窗口显示” Ready”后表示程序已经准备好。接下来我们就要开始调用程序中的RF测试功能，点击Direct Test Mode按钮进入RF测试设定。

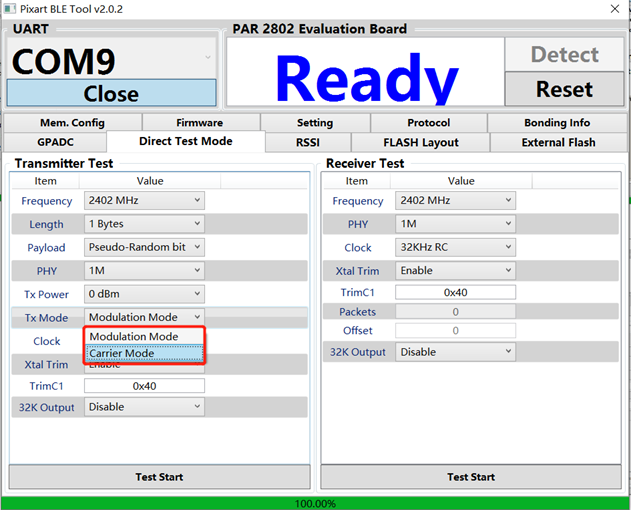

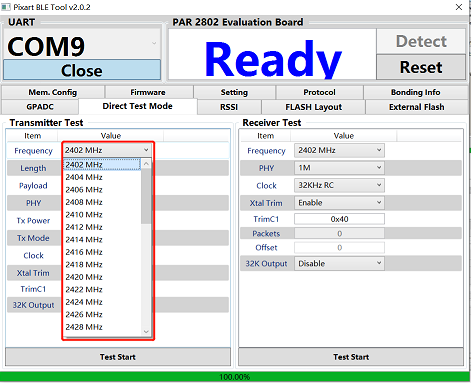

5.进入Direct Test Mode后，在Item栏可以设置我们要测试的频点，TX Power,Tx Mode等。

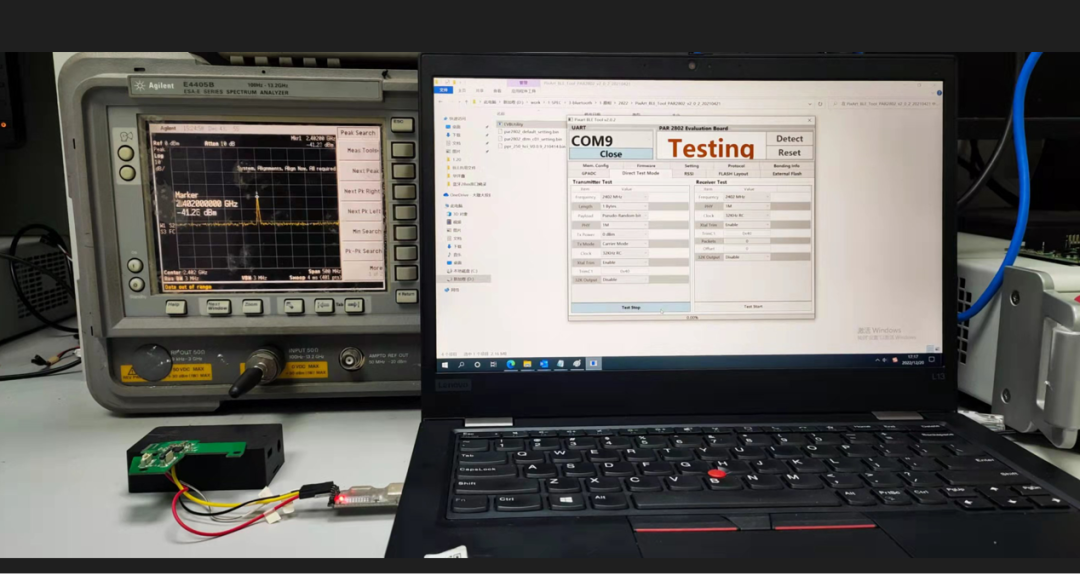

6.RF Tx Power Carrier Mode输出时频谱测试情景。

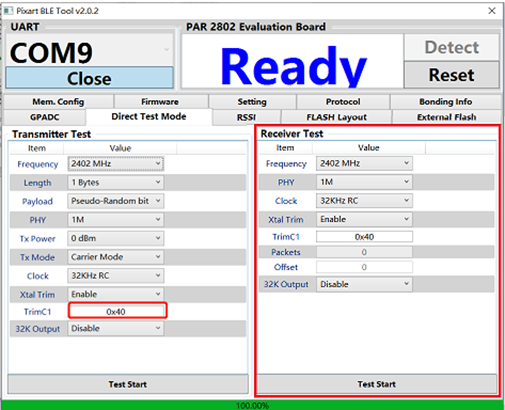

7.还可以通过Xtal Trim值调整RF频偏。Receiver Test Mode 还可以用来测试接收封包数量和PER灵敏度。
