前言:

大家好我是诠鼎的FAE，我是Allen，今天我们来讨论一下，在产品开发的时候适合的开发测试工具，对我们的帮助有多大。在开发初期，除非是客户指定使用的技术，否则如何选择技术与是否符合需求是很重要的课题。但是，如何量化这样的数据呢？除了详读Datasheet列出规格之外，原厂的开发版，是我们很大的倚仗。但是客户的要求百百种，原厂提供的硬件或是软件不一定全部有支持。这时候原厂开发版软硬件补完计划就是我们这次的目标。这个计划，感谢诠鼎IoT部门鼎力协助，没有你们的帮忙，我们很难达成这个目标。

目标：

更换平台

1) 开发平台由Mbed改为Arduino，享受众多外接模组与扩充弹性

2) 新增电脑端使用界面

电脑端界面开发

1) 新增原厂不支援的调整参数

1.Sync. Word / Sync. Word Length

2.DC-free

3..CRC Calculation

4.CRC Plynom

2) 新增Vender模式，可解析接收到的资料

3) 新增计数模式，可计算掉包率

4) 新增自动执行模式，可以上电自动执行剧本

5) 新增SyncWord自行输入，可以对应不同客户需求

6) 新增Log模式，可以将记录档汇出，备份与比对

使用元件：

元件表

实作：

硬件照片

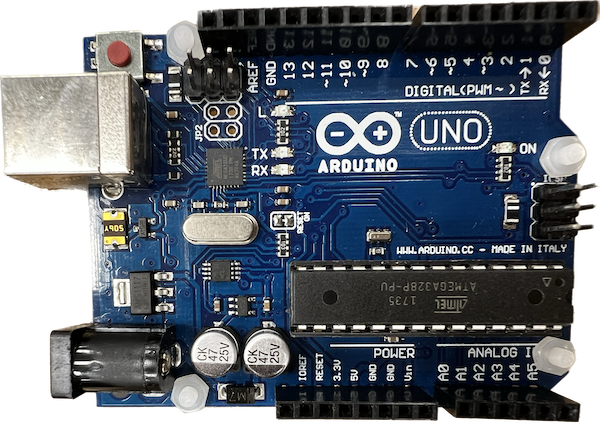

1. Arduino UNO底板

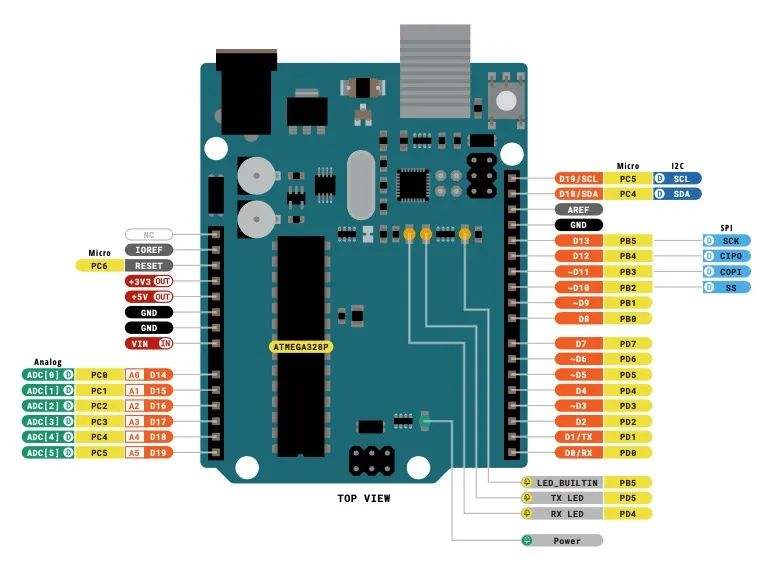

2. UNO 脚位定义

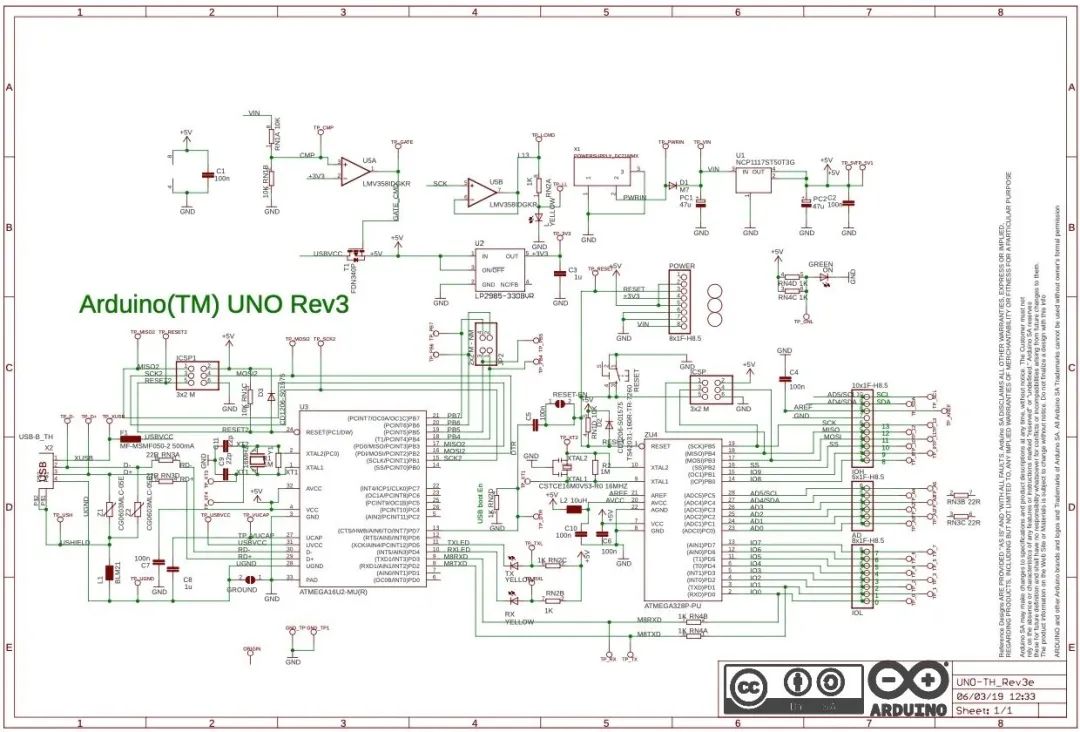

3. Arduino UNO 线路图

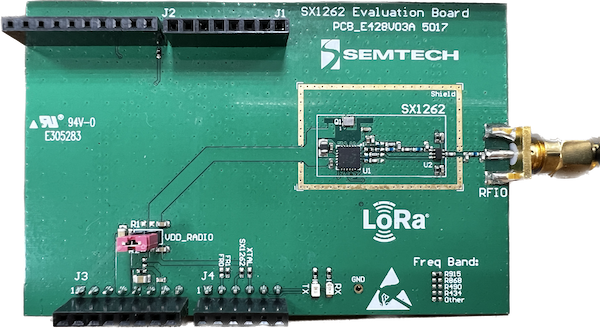

4. 原厂LoRa传输模组

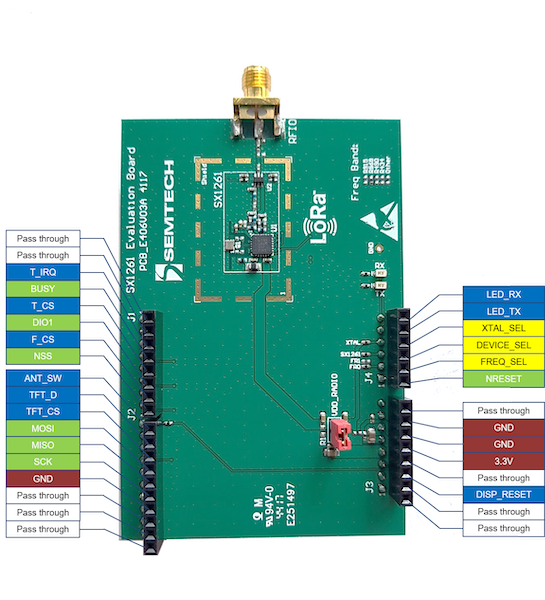

5. 原厂LoRa传输模组脚位图

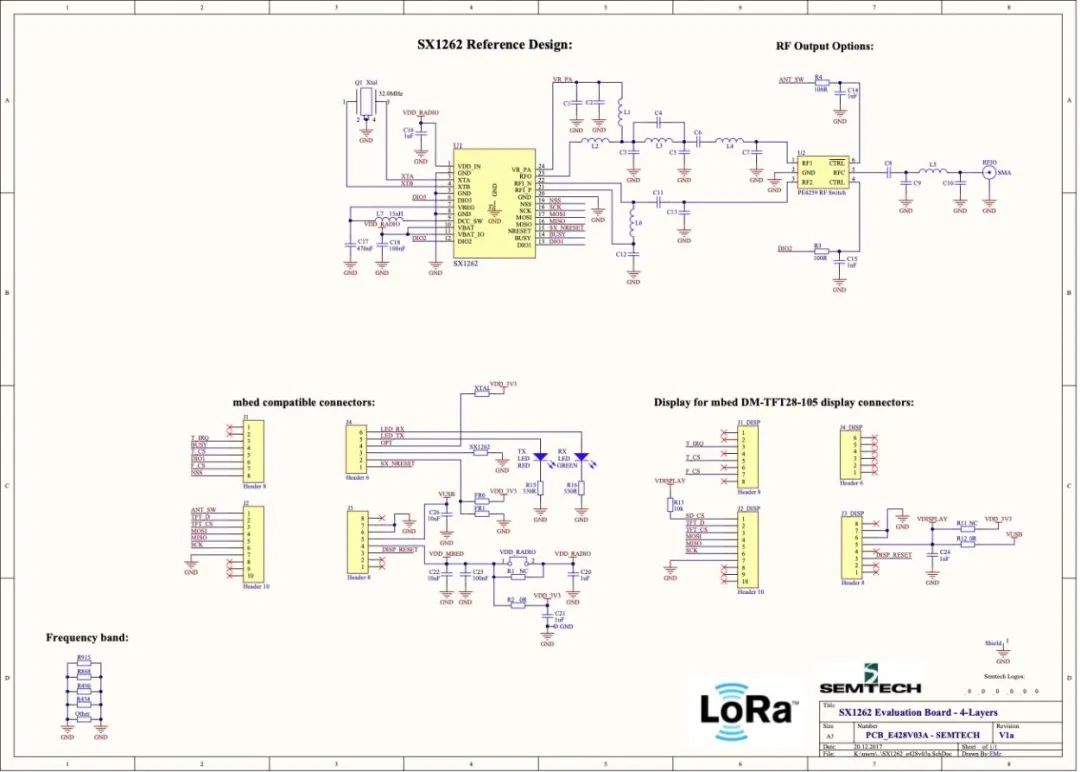

6. 原厂LoRa传输模组线路图

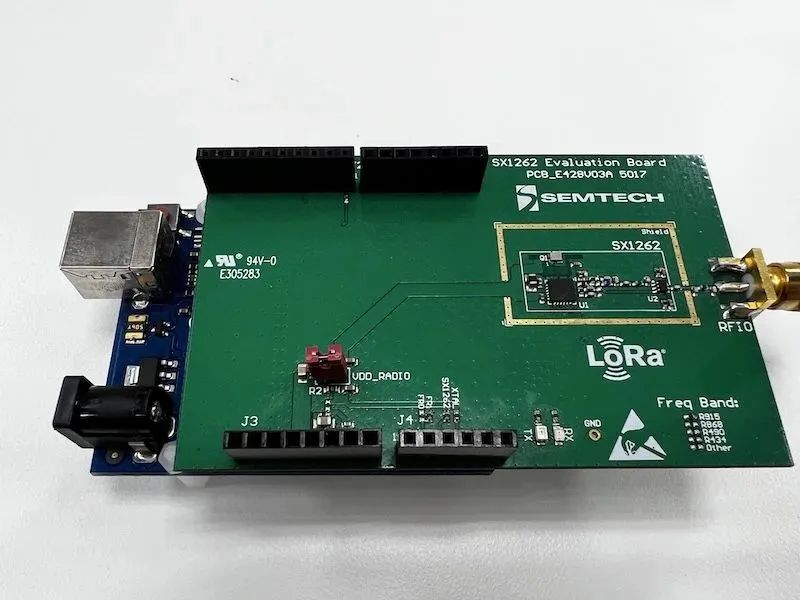

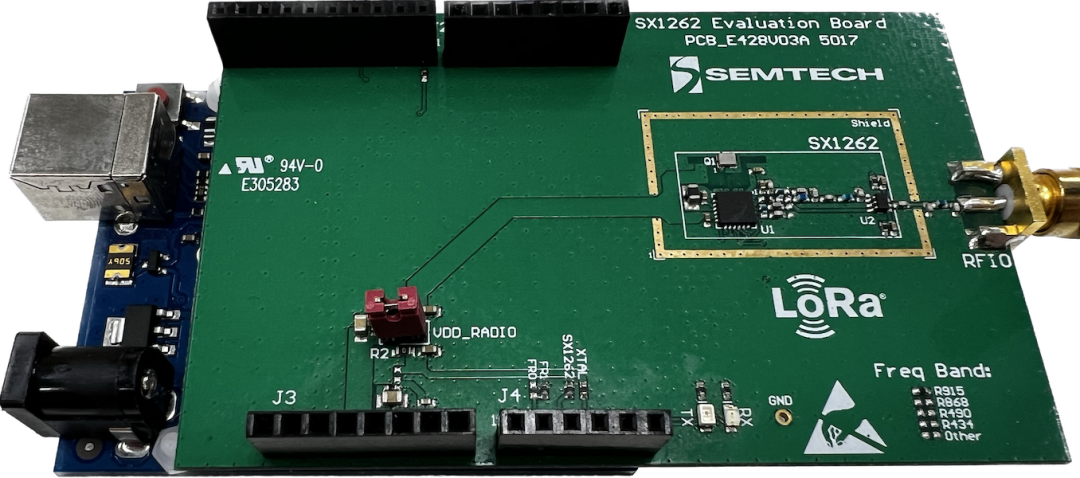

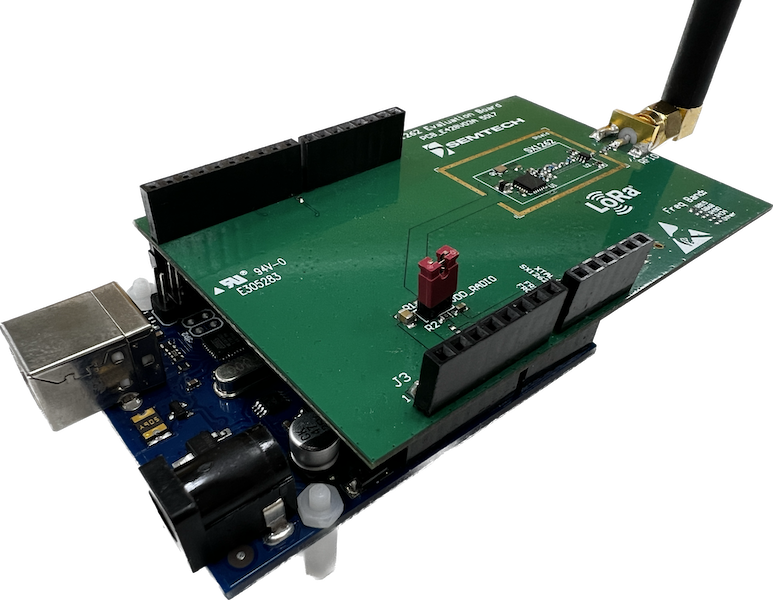

7. 完成

展示：

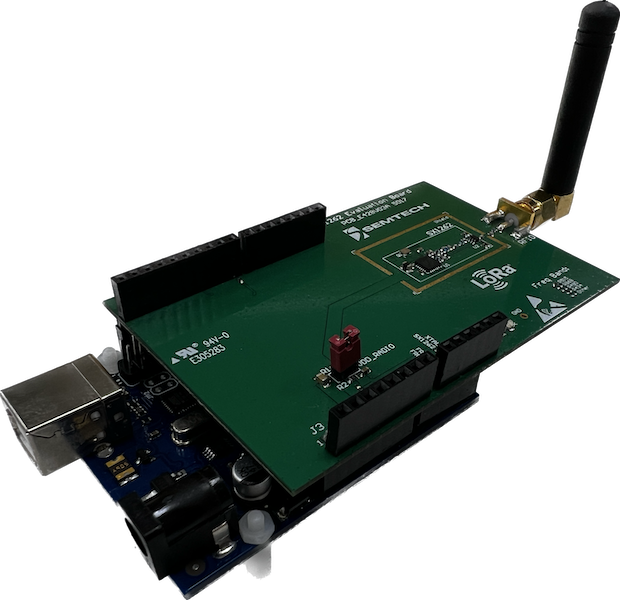

1. 硬体展示

2.软体展示

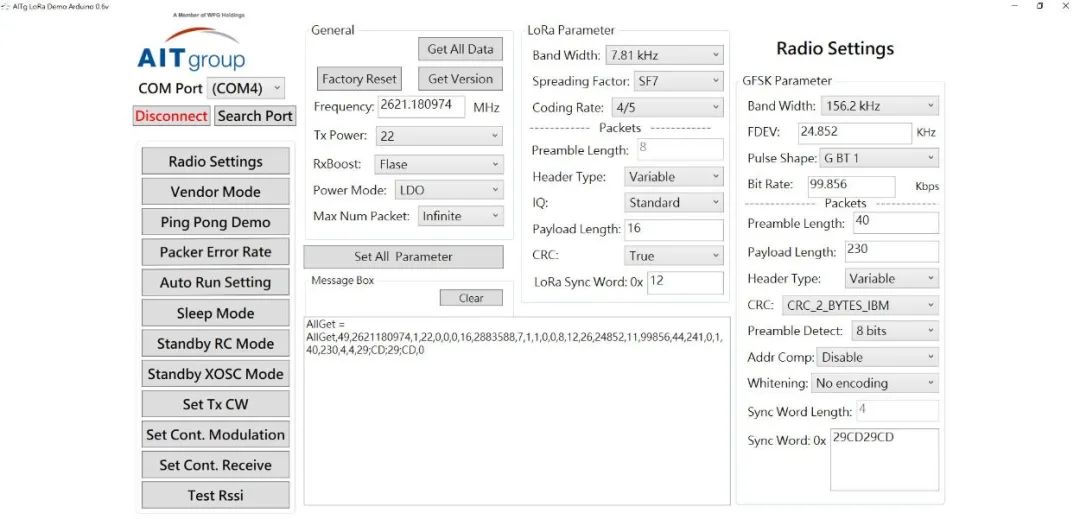

软体设定的页面：

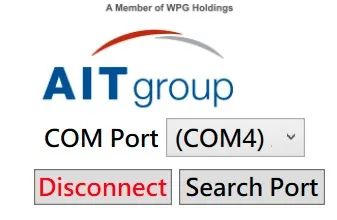

可以在这里选择COM Port，并且连线：

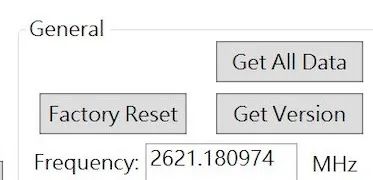

这里可以点选取得所有的设定，或是回复预设值：

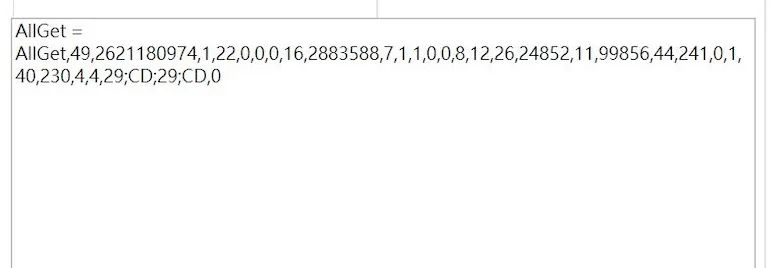

所有指令的回复都会在下面的区块中显示：

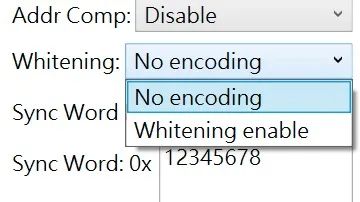

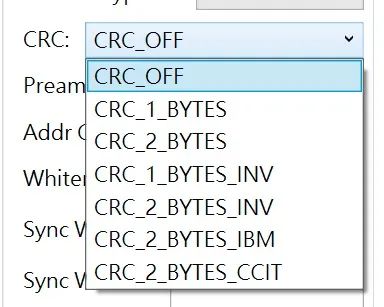

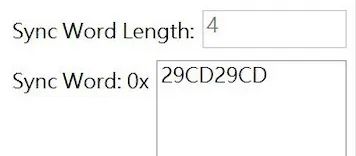

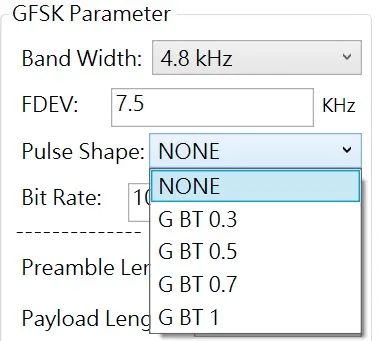

细部设定：

细部设定：

细部设定：

细部设定：

细部设定：

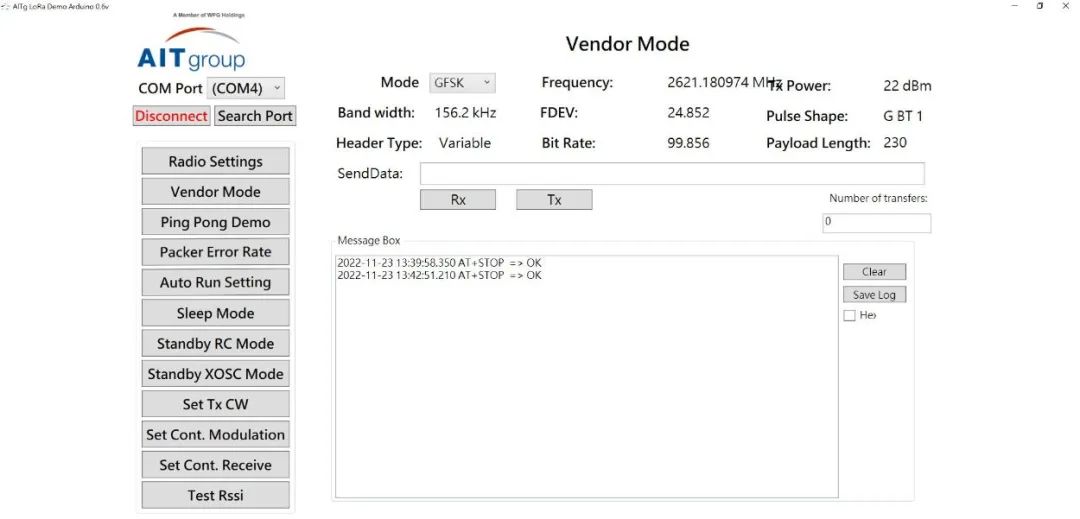

Vendor模式，可以解析收到的资料，也可以汇出log：

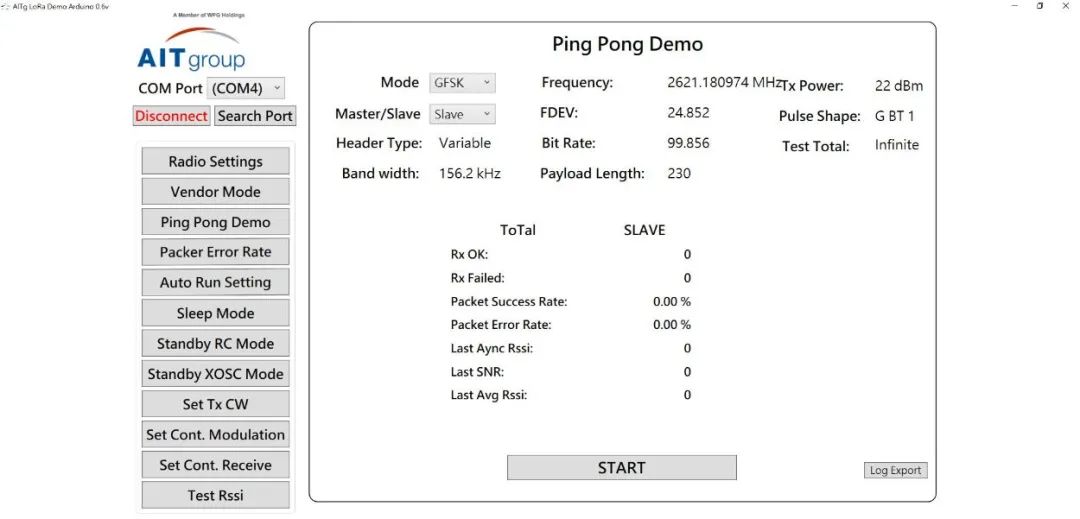

测试Ping Pong的页面：

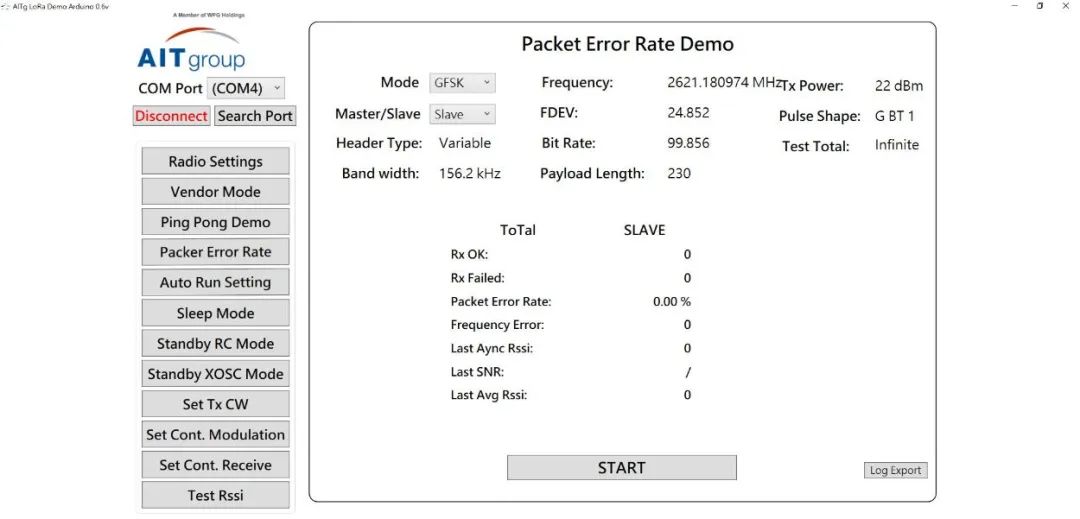

测试PER的页面：

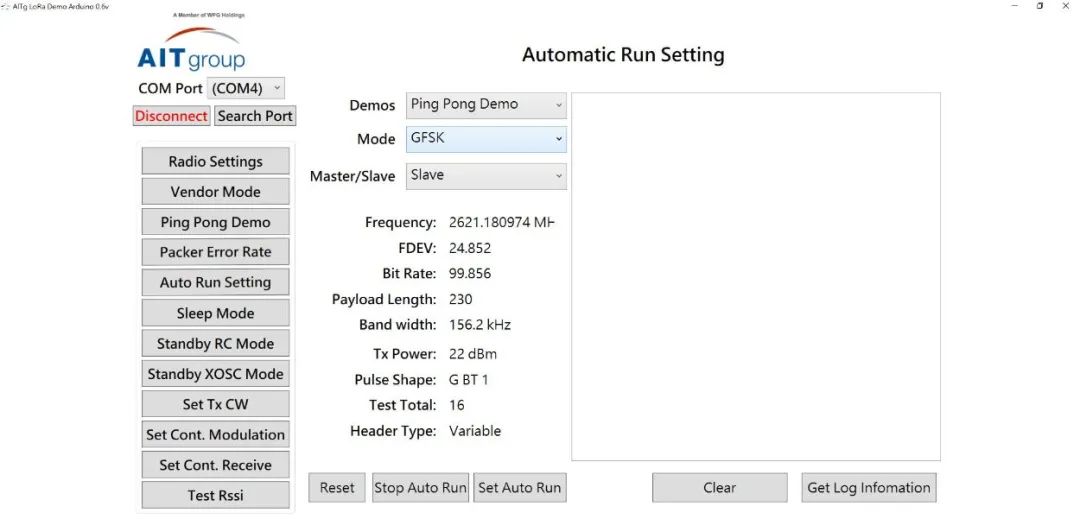

Auto Run的页面，可以将想要自动执行的剧本储存，下次上电后就会自动执行：

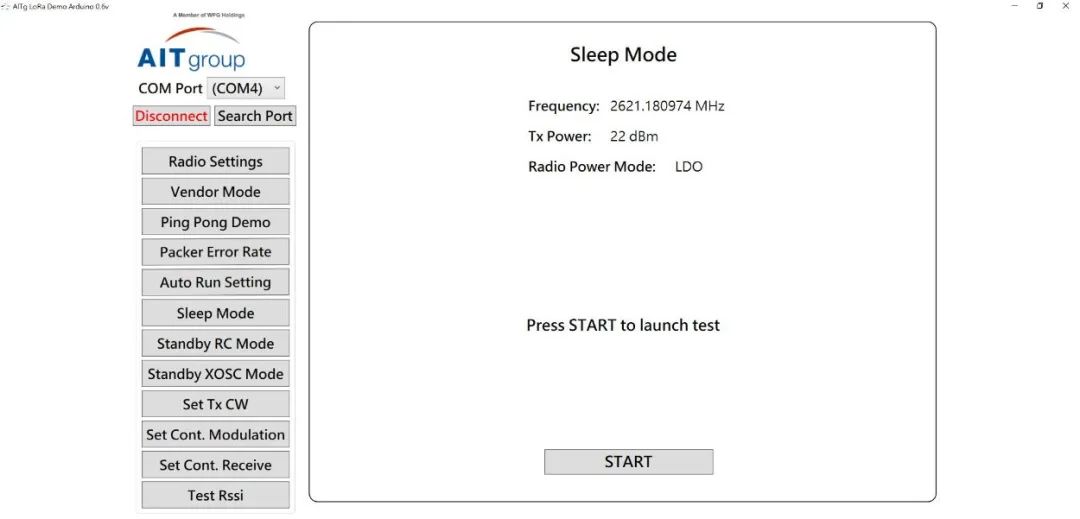

设定为Sleep Mode可以量测耗电流：

设定为Standby RC Mode可以量测耗电流：

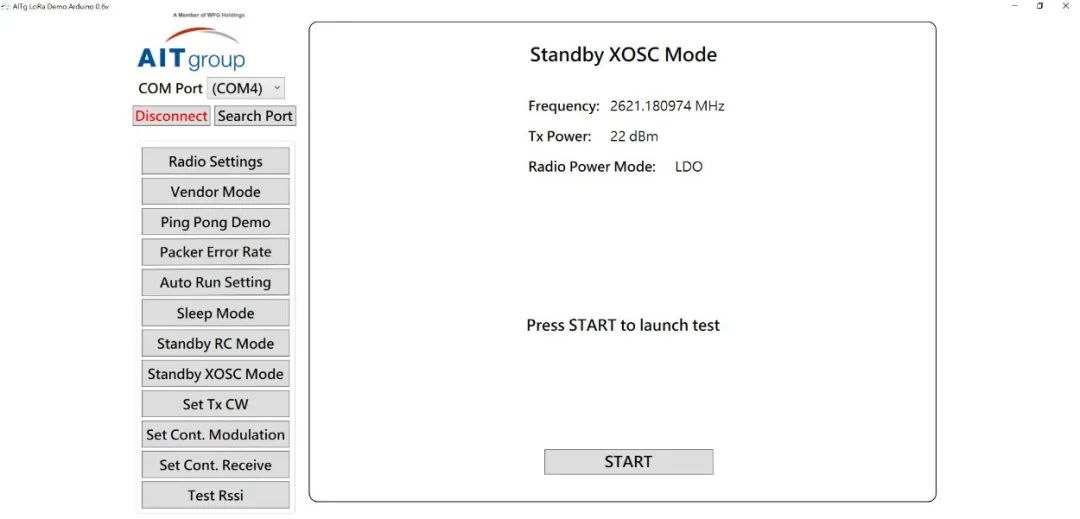

设定为Standby XOSC Mode可以量测耗电流：

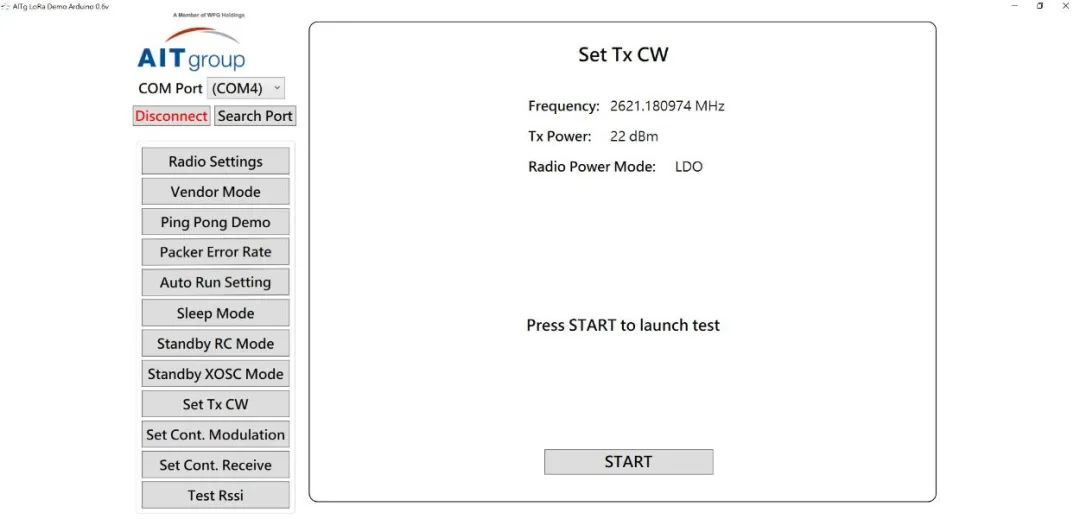

设定为CW模式用来量测频率偏移：

设定为TX modulation 模式用来测试输出：

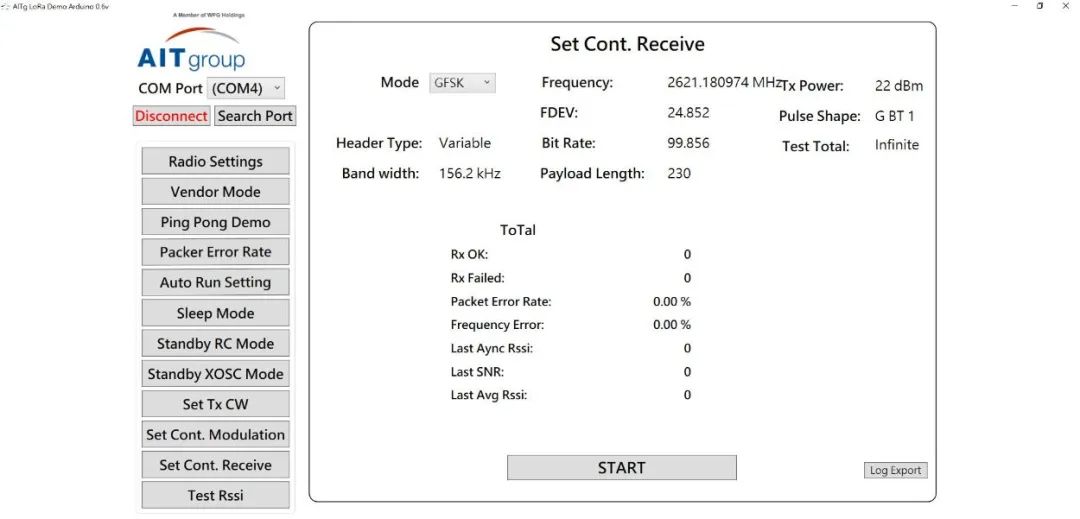

设定为RX modulation 模式用来测试接收与感度：

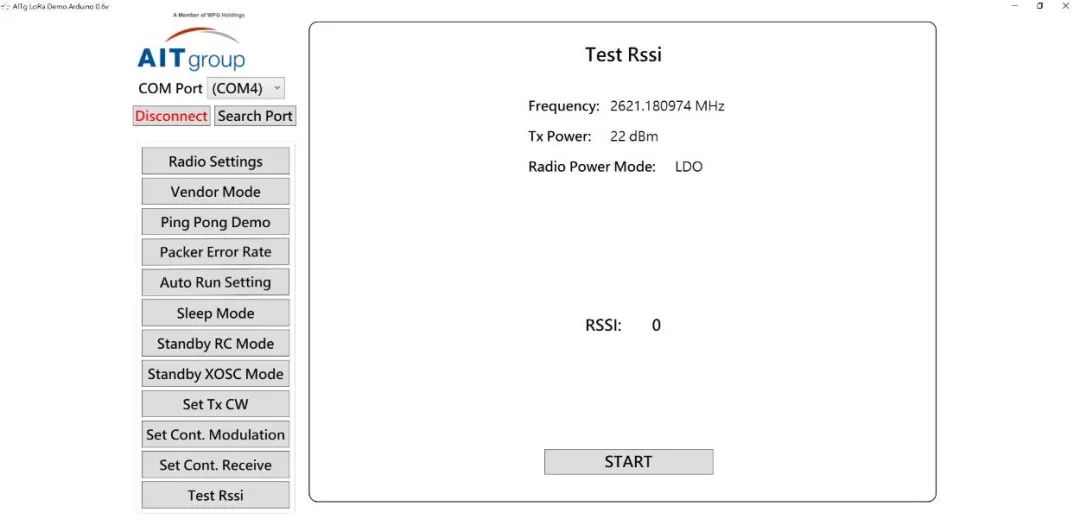

专门用来测试RSSI：

结论：

我们将原厂的开发平台移植到Arduino：

大大增加了客户开发的速度与便利性

我们新增加电脑端的操作界面：

让我们在制订规格与验证时可以更方便

我们新增更多设定的参数：

让我们在推广产品可以更全面

谢谢大家！

►场景应用图

►产品实体图

►展示板照片

►核心技术优势

1：开发平台由Mbed改为Arduino，享受众多外接模组与扩充弹性。

2：新增电脑端使用界面，让使用者在开发与验证更为方便。

3：新增原厂不支援的调整参数。

4：新增Vender模式，可解析接收到的资料。

5：新增计数模式，可计算掉包率。

6：新增自动执行模式，可以上电自动执行剧本。

7：新增SyncWord自行输入，可以对应不同客户需求。

8：新增Log模式，可以将记录档汇出，备份与比对。

►方案规格

~~~ LoRa ~~~

◎ 型号: SX1262MB1DAS

◎ 使用芯片 : SEMTECH LoRa SX1262

◎ 频率 : 863-870, 902-928MHz

◎ 传输界面 ：SPI

◎ 工作电压 ：3.3V

◎ 电流消耗 ：接收：4.6 mA，发射：118 mA，睡眠：160nA

◎ 输出功率 ：+22dBm

◎ 资料速率：18 ~ 62500bps

◎ 接收灵敏度 : -104 ~ -148dBm

~~~Arduino UNO~~~

◎ 型号: UNO Rev3

◎ 使用芯片 : ATmega328P

◎ 中心频率 : 16MHz

◎ Flash Memory：32k

◎ EEPROM : 1kB

◎ SRAM : 2KB

◎ 传输界面 ：USB

◎ 数位I/O脚位 ：14

◎ 类比I/O脚位 ：6

◎ 工作电压 ：5V

◎ 电流消耗 ：I/O：20 mA，3.3V：50mA

◎ 尺寸 ：68.6毫米 x 53.4毫米

◎ 重量 ：25克
