复旦微电子 FM33LG0xx系列开发板—OLED以及电子时钟

复旦微电子推出的FM33LG0xx开发板免费试用活动，小伙伴们积极参与，并基于FM33LG0xx开发板进行开发，如下是参与者的开发过程和心得。

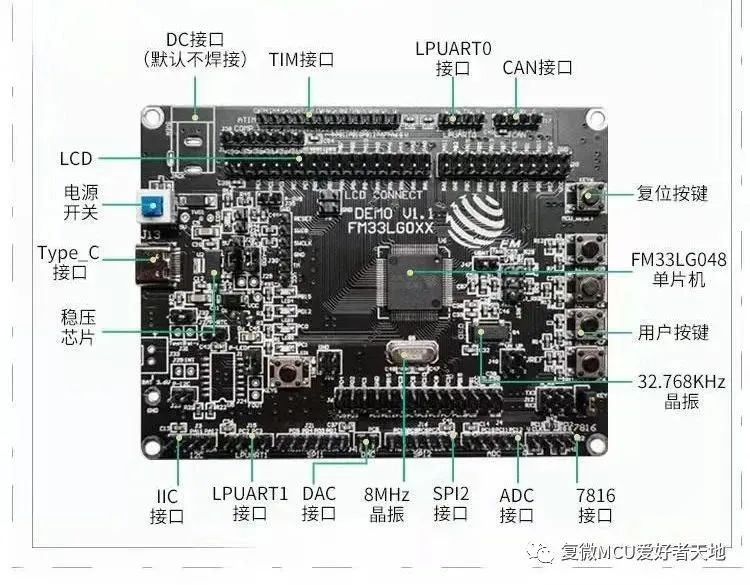

FM33LG0xx系列开发板示意图

FM33LG0xx开发板在引脚资源的使用上是很有特点的，它既不是按走线的方便来提供引脚资源，也不是以Arduino接口的方式来提供引脚资源，而是按接口的类型，这就为使用者提供了极大的方便。由于该开发板在外设的配置上比较简单，因此有必要为它配上一个显示屏来观察输出信息。这里为它配置的是一款0.96寸的双色显示屏，它使用的是板上的I2C接口。

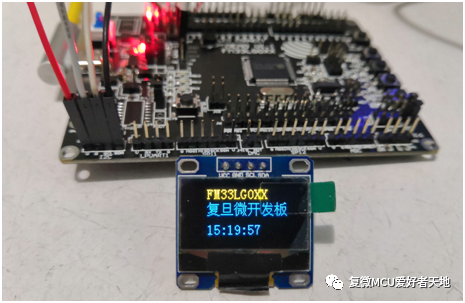

图 1.显示效果

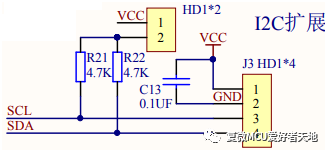

图 2.I2C接口电路原理图

该接口所使用的引脚为：

SCL---PA11

SDA---PA12

为便于以GPIO口来模拟I2C驱动，相关引脚输出高低电平的定义为：

#defineSCL_high FL_GPIO_SetOutputPin(GPIOA,FL_GPIO_PIN_11)
#defineSCL_low FL_GPIO_ResetOutputPin(GPIOA,FL_GPIO_PIN_11)
#defineSDA_high FL_GPIO_SetOutputPin(GPIOA, FL_GPIO_PIN_12)
#defineSDA_low FL_GPIO_ResetOutputPin(GPIOA,FL_GPIO_PIN_12)

以模拟方式发送字节数据的函数为：

void Write_IIC_Byte(unsigned char IIC_Byte){ unsigned char i; unsigned char m,da; da=IIC_Byte; SCL_low; for(i=0;i<8;i++) { m=da; m=m&0x80; if(m==0x80) { SDA_high; } else SDA_low; da=da<<1; SCL_high; SCL_low; }}

为实现图1的显示效果，其主程序为：

int main(void){ MF_Clock_Init(); MF_SystemClock_Config(); FL_Init(); MF_Config_Init(); UserInit(); key_int(); led_int(); oled_app(); OLED_Init(); OLED_Clear(); OLED_ShowString(20,0,"FM33LG0XX",16); OLED_ShowCHinese(20,2,0); OLED_ShowCHinese(36,2,1); OLED_ShowCHinese(52,2,2); OLED_ShowCHinese(68,2,3); OLED_ShowCHinese(84,2,4); OLED_ShowCHinese(100,2,5); OLED_ShowString(20,6,"jinglixixi",16); while(1);}

有了OLED屏的显示功能，后面再遇到显示问题时就方便许多。在FM33LG0xx开发板的内部，配有一个低功耗实时时钟日历(RTCC)，并带有数字调校功能，其调校精度为+/-0.476ppm，将它与OLED屏的显示功能相结合，即可轻松地实现RTC电子时钟的功能。

图 3.计时效果

图 4.RTC后备电源

由于在例程中提供了标准的RTC读取函数，故稍加修改即可完成RTC的读取及显示功能，修改后的读取函数为：

uint8_t RTC_GetRTCA(FL_RTCA_InitTypeDef *InitStructer){ uint8_t n, i; uint8_t Result = 1; uint32_t u,ut; FL_RTCA_InitTypeDef TempTime1; FL_RTCA_GetTime(RTCA, &TempTime1); u=((uint32_t *)(&TempTime1))[4]; OLED_ShowNumH(20,5,u,2,16); u=((uint32_t *)(&TempTime1))[5]; OLED_ShowNumH(44,5,u,2,16); u=((uint32_t *)(&TempTime1))[6]; OLED_ShowNumH(68,5,u,2,16); return Result;}

实现RTC计时功能的测试函数如下，它含有RTC的初始值设置及循环读取功能：

uint8_t RTC_GetRTCA(FL_RTCA_InitTypeDef *InitStructer){ uint8_t n, i; uint8_t Result = 1; uint32_t u,ut; FL_RTCA_InitTypeDef TempTime1; FL_RTCA_GetTime(RTCA, &TempTime1); u=((uint32_t *)(&TempTime1))[4]; OLED_ShowNumH(20,5,u,2,16); u=((uint32_t *)(&TempTime1))[5]; OLED_ShowNumH(44,5,u,2,16); u=((uint32_t *)(&TempTime1))[6]; OLED_ShowNumH(68,5,u,2,16); return Result;}

实现图3计时显示效果的主程序为：

int main(void){ MF_Clock_Init(); MF_SystemClock_Config(); FL_Init(); MF_Config_Init(); UserInit(); CDIF->CR= 0x02; oled_app(); OLED_Init(); OLED_Clear(); OLED_ShowString(20,0,"FM33LG0XX",16); OLED_ShowCHinese(20,2,0); OLED_ShowCHinese(36,2,1); OLED_ShowCHinese(52,2,2); OLED_ShowCHinese(68,2,3); OLED_ShowCHinese(84,2,4); OLED_ShowCHinese(100,2,5); OLED_ShowString(20,6,"jinglixixi",16); FL_DelayMs(1000); OLED_ShowString(20,6," ",16); OLED_ShowString(20,5," : : ",16); Test_RTCA(); while(1) { LED0_TOG(); FL_DelayMs(1000); }}
