无门槛！巧用合宙Air780E云喇叭，实现多音色『打

今天要跟大家分享的是——合宙Air780E开发板、Air780E音频扩展板喇叭套装，都是首发9.9元包邮抢到的。通过合宙提供的Air780E云端音频配置平台，开发者可以轻松实现趣味TTS+AMR+MP3语音播放功能。

接下来具体分享一下体验云喇叭功能的过程，最终让Air780E开发板+音频扩展板实现视频中多音色打麻将对话功能。在熟练使用云端工具配置的基础上，还可以进一步自己编程来实现更为个性有趣的应用。

一、焊接和连线

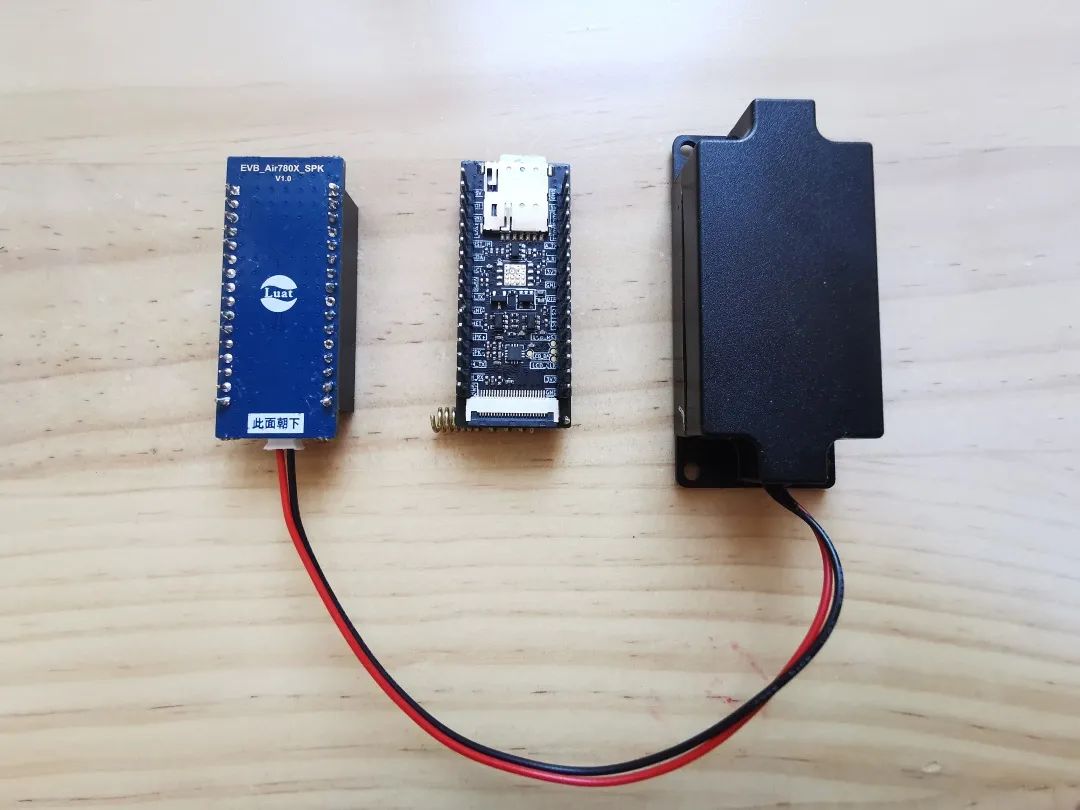

先按照下图，在正确的一面，为开发板焊上排针，在扩展板上焊上母座：

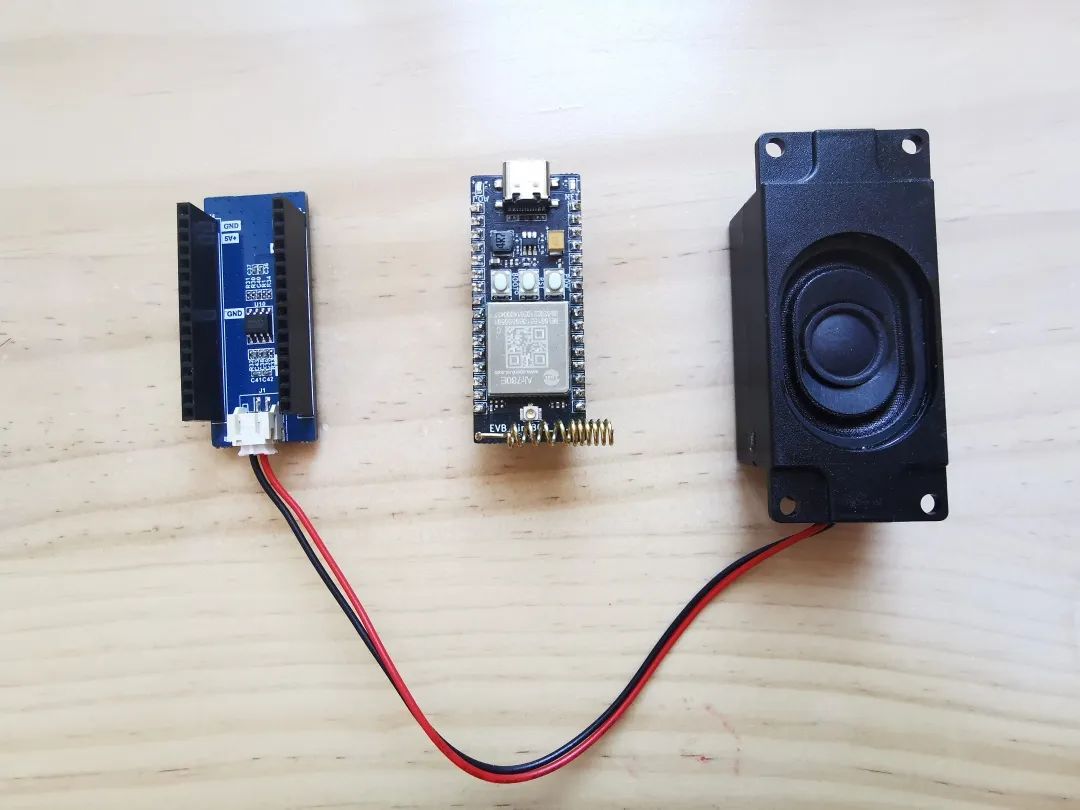

然后插上SIM卡，连接到喇叭，把开发板和扩展板对插起来：

这里的SIM卡支持，可是全网通的，中国移动、联通、电信通杀，全都支持。

另外一点要表扬合宙的，合宙出的开发板，都贴心的提供了扩展板，可以很方便的进行应用。

二、下载固件

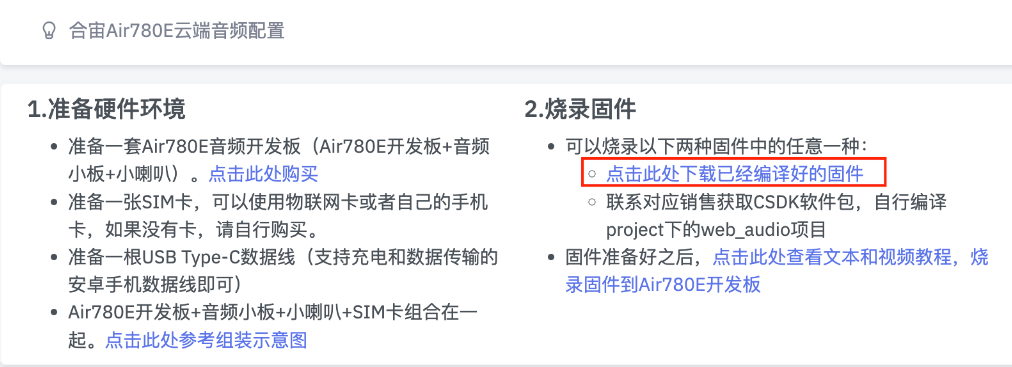

为了使用云喇叭功能，需要刷入专门的固件。官方提供了固件的源码，以及编译好的固件。

方便起见，这里直接使用官方提供的固件。

固件下载地址：

http://tools.openluat.com/tools/yunlaba

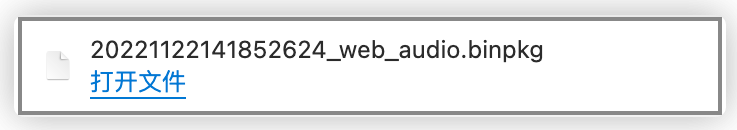

本文编写时的固件文件为：

烧录完成后，就可以开始好好玩了。

三、开机启动

用Type-C数据线，给开发板供电，板子上的红灯就会亮起来：

因为插了SIM卡，需要联网才能使用，所以稍微等一会，等它联网成功。

没想到，等了半天，它居然一声不吭，就是红灯亮着，在那里闷头闷脑的发闷气。

是有哪里不对吗？

赶紧看手册，了解到了详情：

按照说明，要按一下板子上的开机键：

按就按，谁怕谁呀！

按完后，还真害怕了。大半夜的，突然一下响起来，声儿还贼大，差点把已经睡觉的家人给吵醒了。

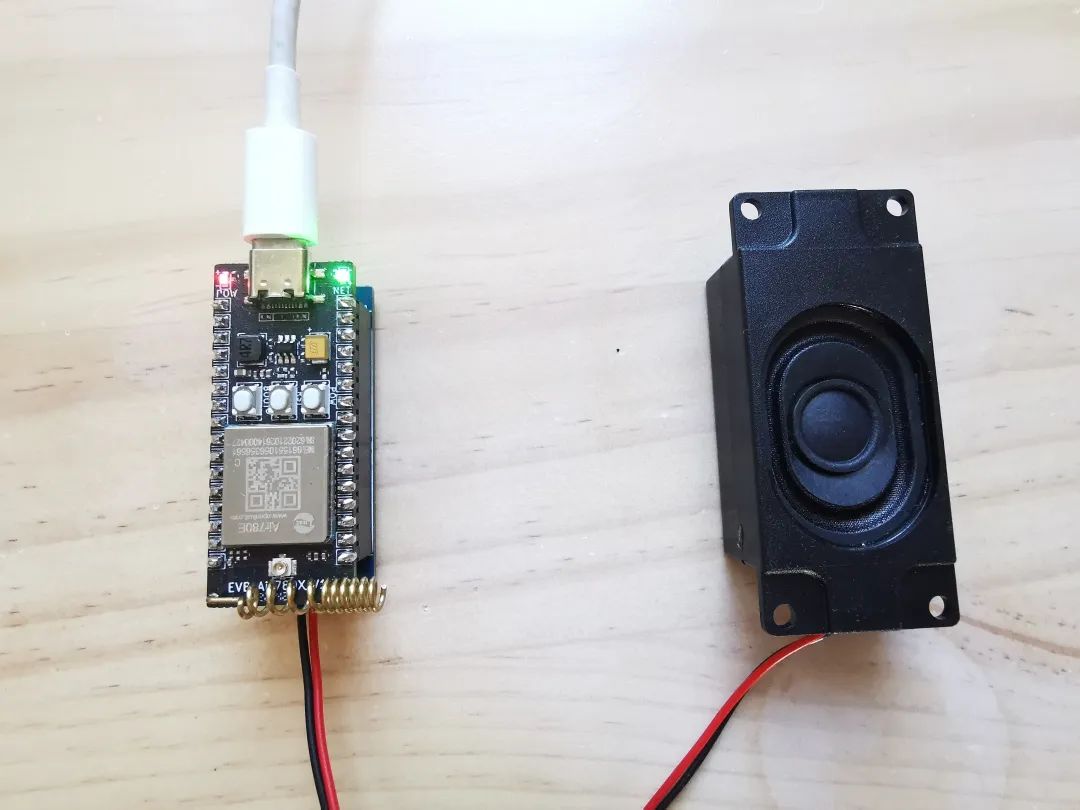

按完后，板子开始正常启动了，绿灯亮了：

正常情况下，喇叭开始响起来：

播报"欢迎使用合宙云端音频播放设备"

播报"服务器连接成功"

如果联网有问题，或者服务器无法连接，也会播放对应的声音。

现在板子启动起来了，可以开始好好玩了。

四、喇叭云起来

Air780E开发板+音频扩展板，就是想通过云让喇叭响起来，使用云喇叭工具即可。

合宙云喇叭在线工具：
http://tools.openluat.com/tools/yunlaba

直接访问该界面，就能够给开发板发送语音信息，让喇叭响起来。

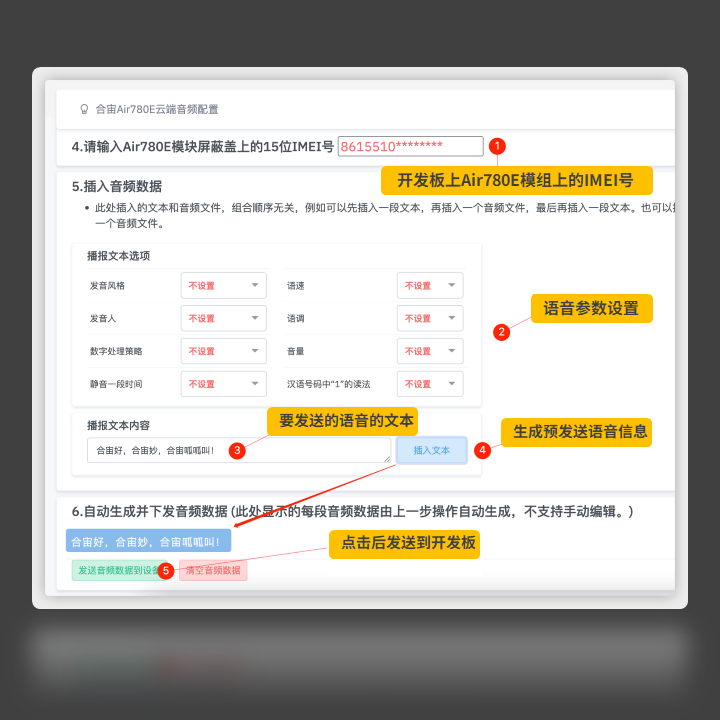

打开该界面后，按照如下的步骤使用：

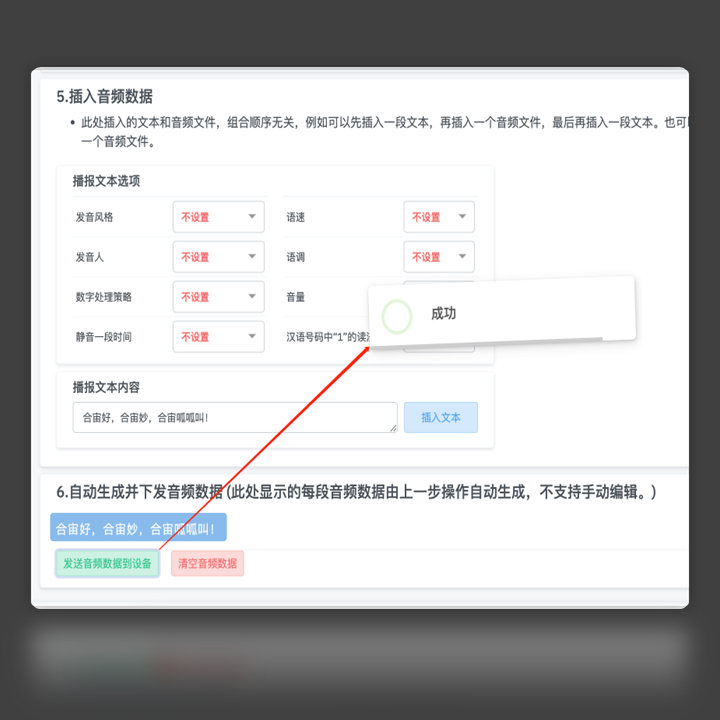

点击发送音频数据到设备后，正常情况下，会提示发送成功：

稍后，音频扩展板的喇叭就会响起来了。

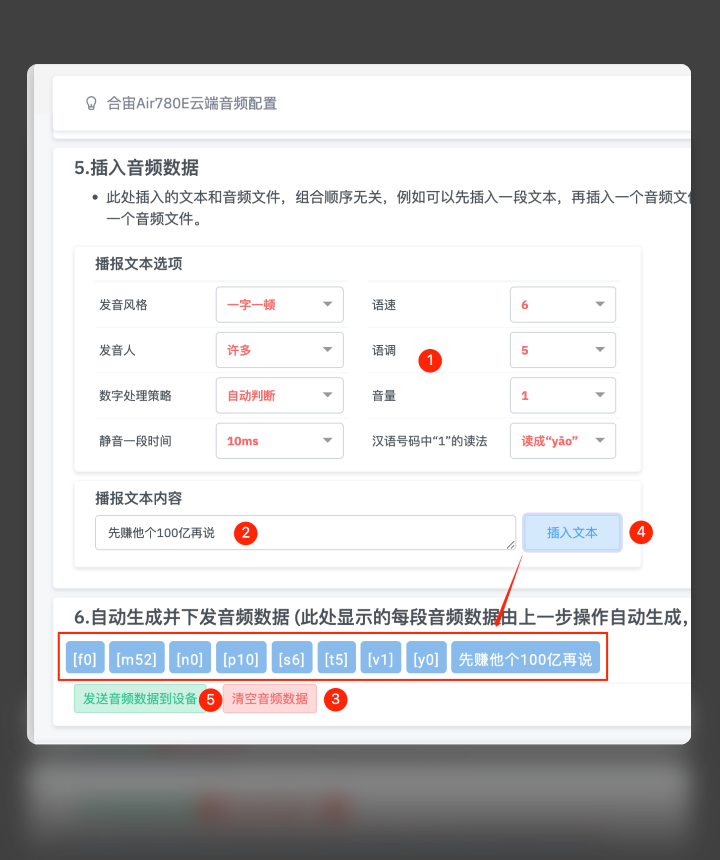

如果要让发送的语音音色音速等更丰富，可以先设置语音参数，再生成发送：

可以多多尝试，找到自己喜欢的或者觉得不错的参数搭配。

五、给设备发送数据

接下来可以探究云喇叭工具如何给设备发送数据——既然云喇叭在线工具是通过网页操作的，而且它又没有直接连接到喇叭，那么一定有什么方式让两者互通。

通过浏览器的开发者调试工具，可以查看端倪。

点击发送音频数据到设备，会在调试工具的网络界面中，看到如下的请求：

从上图可以看到，云喇叭在线工具给http://tools.openluat.com/api/site/yunlaba_mqtt 这个地址，POST发送了一些数据。

看名字，应该是发送给MQTT服务了，然后在开发板上，通过MQTT服务，获取网页工具发送的数据，再进行播放。

如果有兴趣，可以查看固件对应的源码，其逻辑正是如此。

进一步的，可以查看实际发送了什么数据：

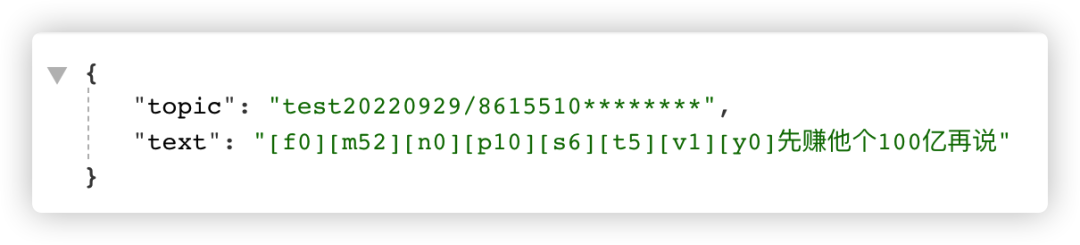

从上图中，可以看到，具体发送的数据如下：

这是个JSON格式的数据，格式如下：

tpoic:
表示信息发布的主题，具体为：test20220929/IMEI号，后面的IMEI号，就是开发板上Air780E的IMEI，也就是网页工具上填写的。

text：
表示要发布的语音信息，如果设置了语音参数，就会带有一定的参数标记。

了解到以上信息后，可以基本确定一点——如果我们也能按照要求，给上述地址发送对应的JSON格式的数据，那么也能在程序中，直接使用云喇叭工具提供的后台服务，来控制我们自己的喇叭了。

要发送JSON数据给直接的服务网址，可以用Python、nodejs、PHP、Go、Java等语言编程进行，也可以直接使用命令行的curl命令来发送数据。

下面是一个最简单的发送信息的shell脚本：

该脚本需要在Linux或者macOS环境中运行。如果是在Windows环境，则可以在WSL中运行。

手机横屏/上下滑动查看完整内容：

#!/bin/bash

# Air780E模组的IMEI
imei=$1

# 0-4，自己测试选定的几组语音参数
idx=$2

# 要发送的文本内容，不能包含空格，单双引号
msg=$3

if [[ $idx -eq 0 ]];then
# 女1
class="[m53][n0][s7][t7][v1]"
fi

if [[ $idx -eq 1 ]];then
# 男1
class="[m51][n0][s6][v1]"
fi

if [[ $idx -eq 2 ]];then
# 男2
class="[m52][n0][s5][v1]"
fi

if [[ $idx -eq 3 ]];then
# 女2
class="[m53][n0][s6][t5][v1]"
fi

if [[ $idx -eq 4 ]];then
# 男3
class="[m55][n0][s6][v1]"
fi
curl -v 'http://tools.openluat.com/api/site/yunlaba_mqtt' \
-H 'Accept: application/json, text/plain, */*' \
-H 'Accept-Language: zh,en-US;q=0.9,en;q=0.8,zh-CN;q=0.7,it;q=0.6,ru;q=0.5,zh-TW;q=0.4' \
-H 'Cache-Control: no-cache' \
-H 'Content-Type: application/json' \
-H 'Cookie: _clck=awncqb|1|f7t|0' \
-H 'DNT: 1' \
-H 'Origin: http://tools.openluat.com' \
-H 'Pragma: no-cache' \
-H 'Proxy-Connection: keep-alive' \
-H 'Referer: http://tools.openluat.com/tools/yunlaba' \
-H 'User-Agent: Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/108.0.0.0 Safari/537.36 Edg/108.0.1462.46' \
--data-raw '{"topic":"test20220929/'$imei'","text":"'{$class}{$msg}'"}' \
--compressed \
--max-time 2 \
--insecure

在上述脚本中，首先接收3个参数：

imei：IMEI号，对应网页中的IMEI号；

idx：语音参数配置的序号；

msg：文本内容，会根据语音参数生成语音信息。

其中，语音参数配置的序号，是指我根据自己的多次测试尝试，选定了几组语音配置信息：

你可以自己尝试，选择几组合适的语音配置信息。

而文本内容部分，就是要发送的语音对应的文本了，注意不要包含空格、单双引号等。

将上述脚本保存为send_mqtt.sh，然后执行：

./send_mqtt.sh 8615510********
先赚他个100亿再说

注意将IMEI号替换为自己的开发板的。

发送成功后，喇叭就会根据设置，响起来了。

六、喇叭一响，麻将打起！

在上一步的研究基础上，只要我们可以用不同的语音配置，将不同的语音信息发送给开发板，那么喇叭就能够以不同的声音播放不同的内容了。

虽然，这些语音信息，也可以提前全部录制出来，直接发给开发板播放，但是如果能够进行动态的生成播放，那还是更加吸引人的。

为了更好玩，我从一段打麻将的小视频中，提取了对应的对话信息，并经过一定的处理，最终让Air780E开发板+音频扩展板播放出来。

一共有5个角色，分别标识为：

前男(苦命男)：也就是主角男

前女(女王女)：也就是主角男的老婆

左女(阴险女)：打麻将的女性

后男(腼腆男)：主角男对面的腼腆闷骚男

右男(道貌岸然男)：另外一位打麻将的男性

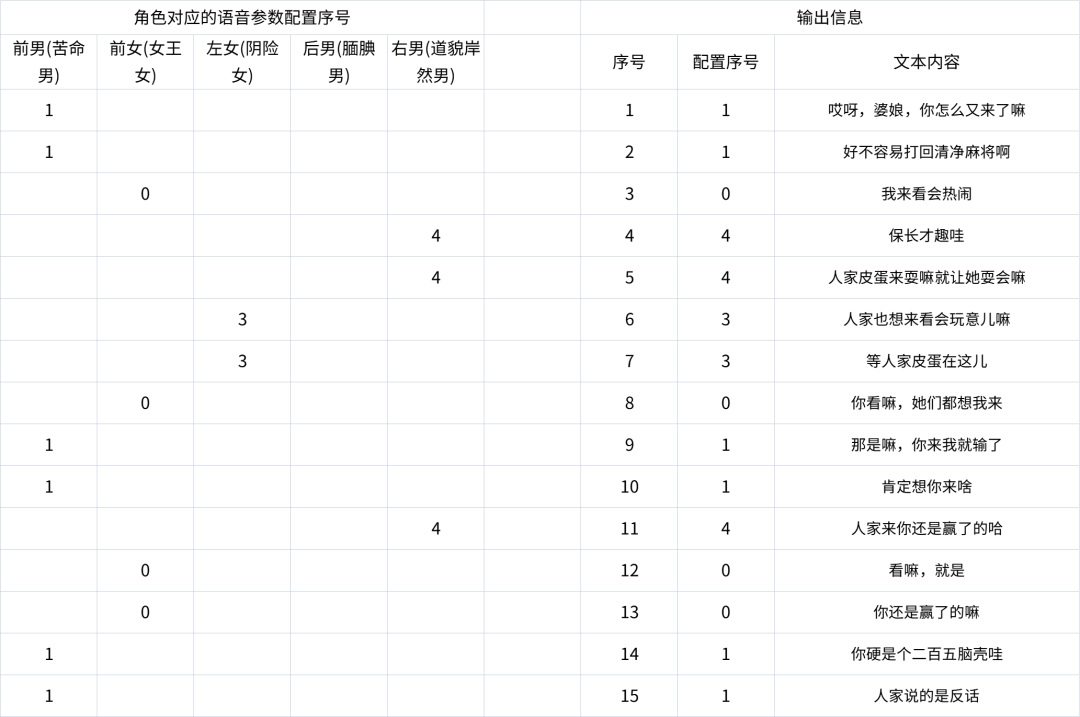

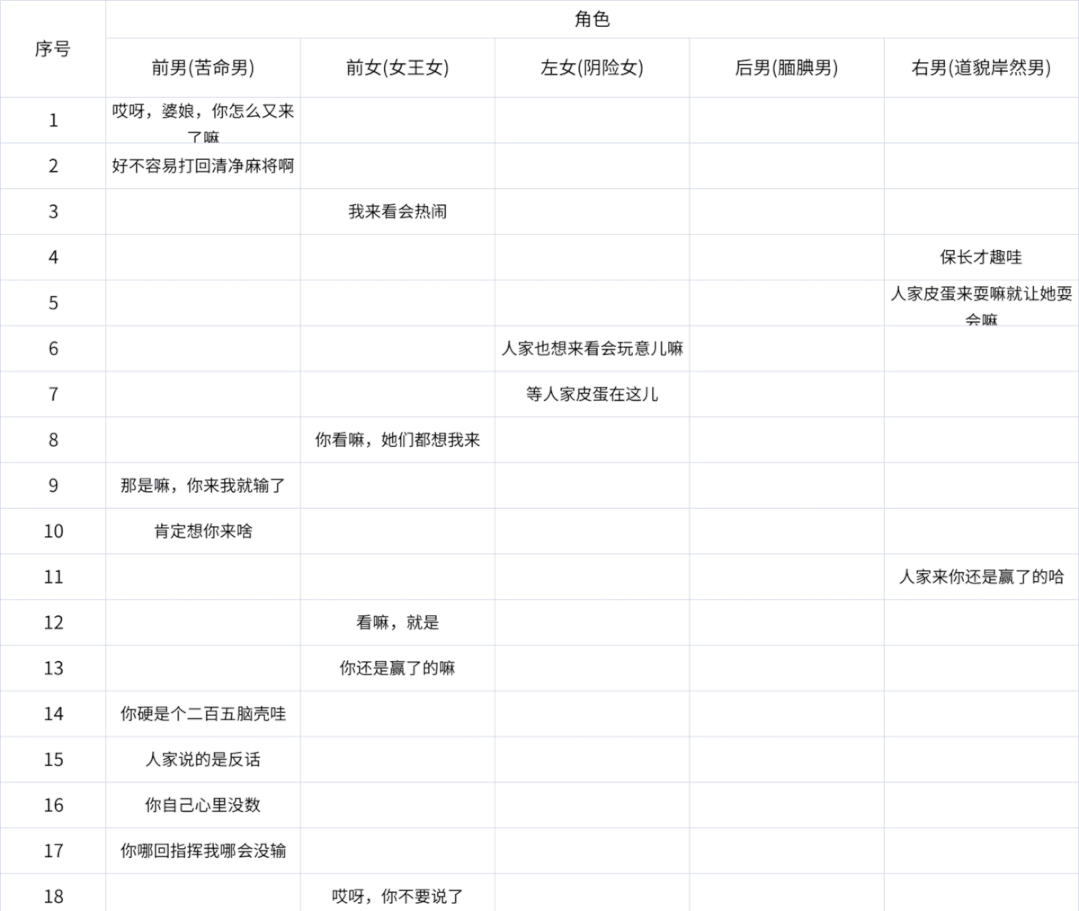

将该视频中的对话信息提取到Excel文件中，文末【阅读原文】链接获取源文件：

并将最后的输出信息，拷贝到文本文件对话.txt中来：

11哎呀，婆娘，你怎么又来了嘛

21好不容易打回清净麻将啊

30我来看会热闹

44保长才趣哇

54人家皮蛋来耍嘛就让她耍会嘛

63人家也想来看会玩意儿嘛

73等人家皮蛋在这儿

80你看嘛，她们都想我来

91那是嘛，你来我就输了

101肯定想你来啥

……

在上一步的send_mqtt.sh中，设置了5组语音参数配置，刚好就是对应5位角色：

前男(苦命男)：1

前女(女王女)：0

左女(阴险女)：2

后男(腼腆男)：3

右男(道貌岸然男)：4

因此，在提取信息到Excel中的时候，会设置对应的语音配置编号。

文末【阅读原文】链接获取源文件：

这个编号，在后面的程序中，也会进行调用，从而使用对应的语音配置输出信息。

最后，再编写对应的脚本：

手机横屏/上下滑动查看完整内容：

#!/bin/bash
# Air780E开发板方言打麻将

send_cmd(){
curl -v 'http://tools.openluat.com/api/site/yunlaba_mqtt' \
-H 'Accept: application/json, text/plain, */*' \
-H 'Accept-Language: zh,en-US;q=0.9,en;q=0.8,zh-CN;q=0.7,it;q=0.6,ru;q=0.5,zh-TW;q=0.4' \
-H 'Cache-Control: no-cache' \
-H 'Content-Type: application/json' \
-H 'Cookie: _clck=awncqb|1|f7t|0' \
-H 'DNT: 1' \
-H 'Origin: http://tools.openluat.com' \
-H 'Pragma: no-cache' \
-H 'Proxy-Connection: keep-alive' \
-H 'Referer: http://tools.openluat.com/tools/yunlaba' \
-H 'User-Agent: Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/108.0.0.0 Safari/537.36 Edg/108.0.1462.46' \
--data-raw '{"topic":"test20220929/'$1'","text":"'{$2}'"}' \
--compressed \
--insecure 2>&1 | grep HTTP
echo ""
}

# Air780E模组的IMEI
imei=$1

send_text=""
send_count=0
while read line;
do
send_count=$(echo $line | cut -d " " -f 1)
idx=$(echo $line | cut -d " " -f 2)
msg=$(echo $line | cut -d " " -f 3)
echo i=$send_count idx=$idx msg=$msg

if [[ $idx -eq 0 ]];then
# 女1
class="[m53][n0][s7][t7][v1]"
fi

if [[ $idx -eq 1 ]];then
# 男1
class="[m51][n0][s6][v1]"
fi

if [[ $idx -eq 2 ]];then
# 男2
class="[m52][n0][s5][v1]"
fi

if [[ $idx -eq 3 ]];then
# 女2
class="[m53][n0][s6][t5][v1]"
fi

if [[ $idx -eq 4 ]];then
# 男3
class="[m55][n0][s6][v1]"
fi

send_text="$send_text$class$msg"

if [[ $((send_count%5)) -eq 0 ]];then
echo ""
echo $send_text
send_cmd $imei "$send_text"
send_text=""
sleep 1
fi
done < 对话.txt
