RK3568工业级核心板高温运行测试

RockchipRK3568是一款通用型MPU，产品集成GPU、NPU，支持4K、HDMI、LVDS、MIPI、PCIe3.0、USB3.0、千兆以太网、CAN-BUS、UART等丰富外设接口。RK3568的高温工作情况如何呢？本文将基于万象奥科HD-RK3568-CORE系列核心板做详细高温测试！

1.测试目的

评估测试HD-RK3568-CORE工业级核心板在高温85℃下保持CPU负载50%左右运行情况与温升数据。并对比测试安装散热片与未安装散热片的数据差异。

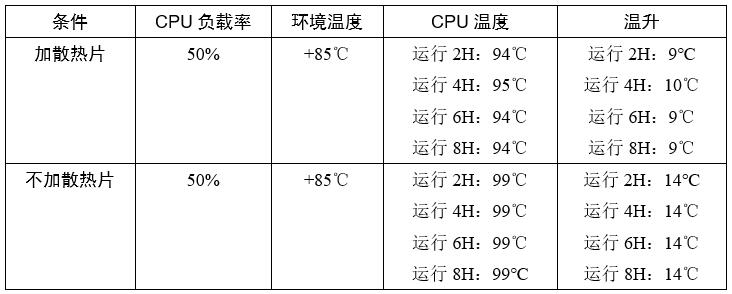

2.测试结果

从测试结果可以看出，在高温+85℃的环境温度和CPU负载率为50%左右的情况下，核心板安装散热片的CPU温度保持在94℃左右，综合温升9℃左右；核心板未安装散热片的CPU温度保持在99℃左右，综合温升14℃左右。

注：测试过程正常开启高低温试验箱的风循环系统。

结论：HD-RK3568-CORE工业级核心板在高温85℃下，CPU负载率50%左右运行八小时，系统正常运行，未出现崩溃、高温保护死机等现象，满足在高温85℃下的使用条件。

3.测试准备

1.2套HD-RK3568-IOT底板+HD-RK3568-CORE工业级核心板（一套安装散热片，一套未安装散热片）、调试串口工具，电脑主机。

2.高低温试验箱。

4.测试过程

4.1+85℃高温测试CPU负载50%

将环境温度设置为+85℃，进行高温测试，此时高低温试验箱温度如图5.1所示。

图5.1

如图5.2所示，此时CPU负载分别为50.2%和50.1%。

图5.2

如图5.3所示，开机启动时刻测得CPU温度在分别为37℃和28℃左右。

图5.3

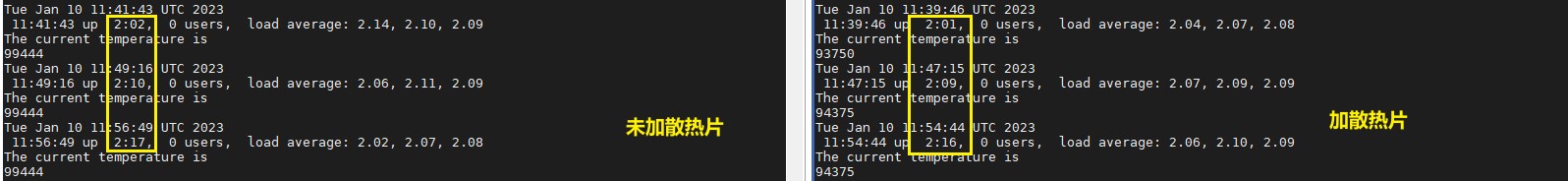

4.1.1高温负载2小时

在85℃高温环境下2小时后，系统正常运行。如图5.4所示，此时测得CPU温度在分别为99℃和94℃左右。

图5.4

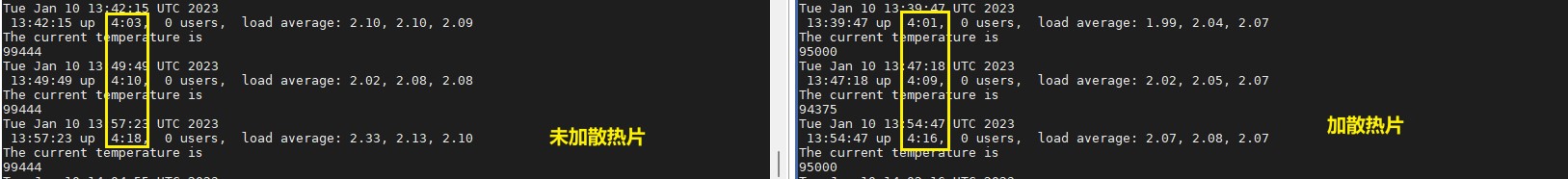

4.1.2高温负载4小时

在85℃高温环境下4小时后，系统正常运行。如图5.5所示，此时测得CPU温度在分别为99℃和95℃左右。

图5.5

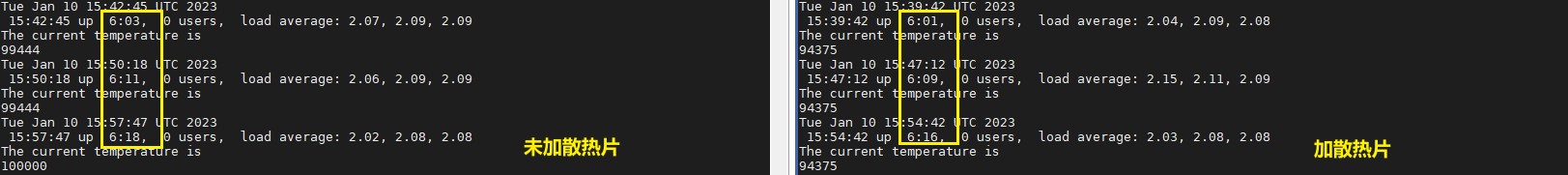

4.1.3高温负载6小时

在85℃高温环境下6小时后，系统正常运行。如图5.6所示，此时测得CPU温度在分别为99℃和94℃左右。

图5.6

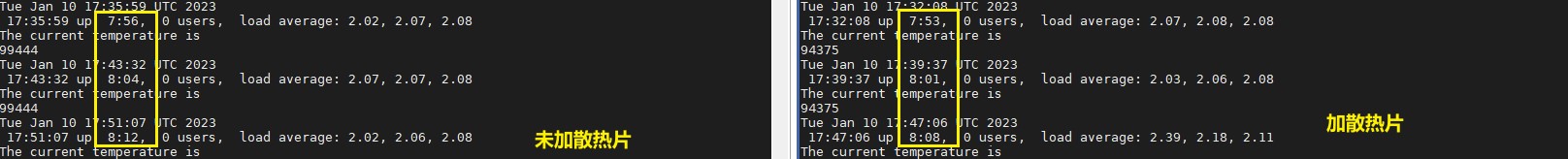

4.1.4高温负载8小时

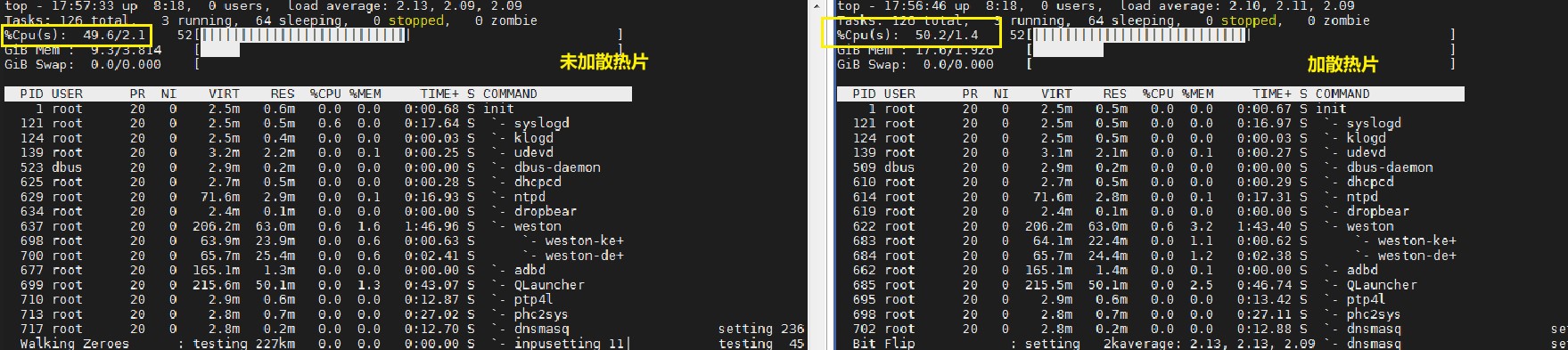

在85℃高温环境下8小时后，系统正常运行，如图5.7图5.8所示，此时CPU占用率分别为49.6%和50.2%，测得CPU温度在分别为99℃和94℃左右。

图5.7

图5.8

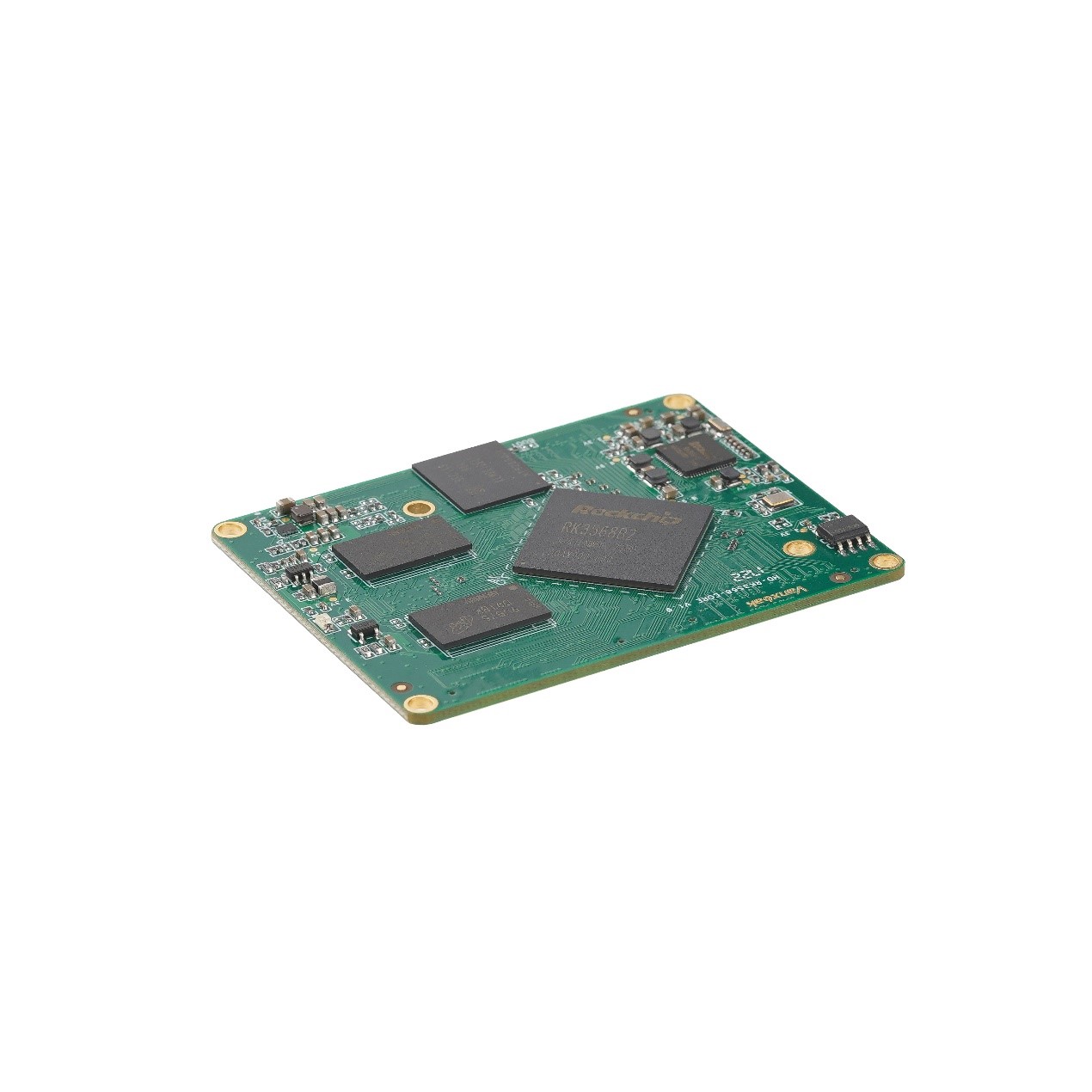

5.关于HD-RK3568-CORE

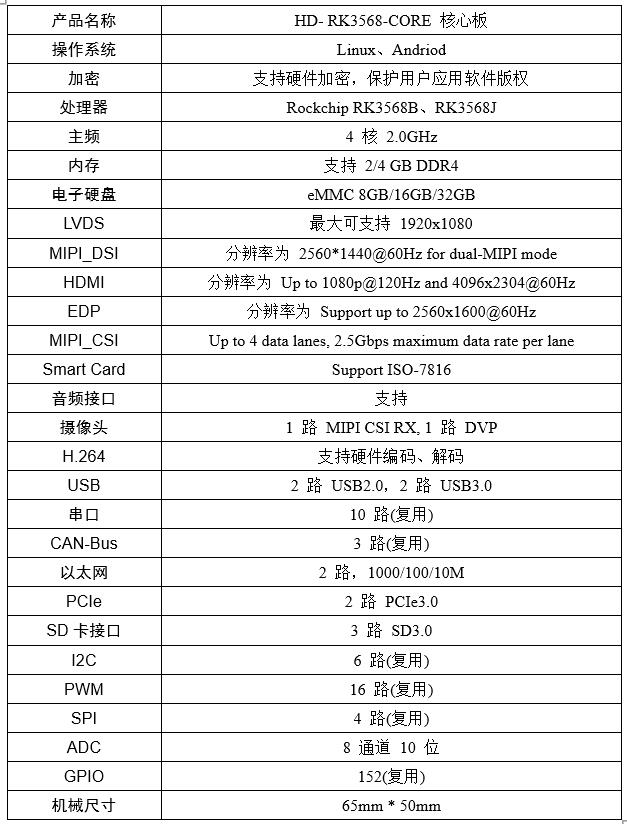

5.1硬件参数

HD-RK3568-CORE核心板硬件资源参数：
