找方案 | 基于Cvitek_CV1821+SOI_K06的IPC方案

该方案基于主控平台Cvitek_CV1821和sensorSOI_K06，运用于智能监控IP摄像头，可用于户外或室内。采用了2560x1440的分辨率,25的帧率。作为4M的监控摄像头，通过ISP图像调校技术，提升成像质量与色彩真实度，通过专用CMOS传感器和后期处理，实现更强的感光能力与更少噪点。

主控cv1821规格:

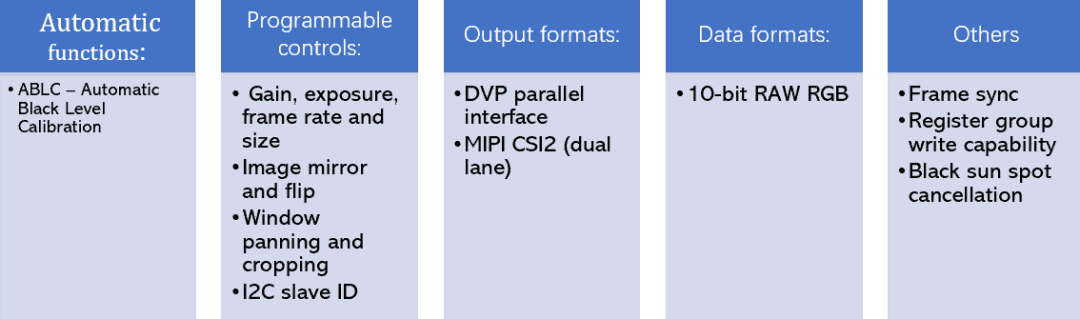

sensor_soi_K06规格图：

以下是在不同的环境下拍摄的效果图：

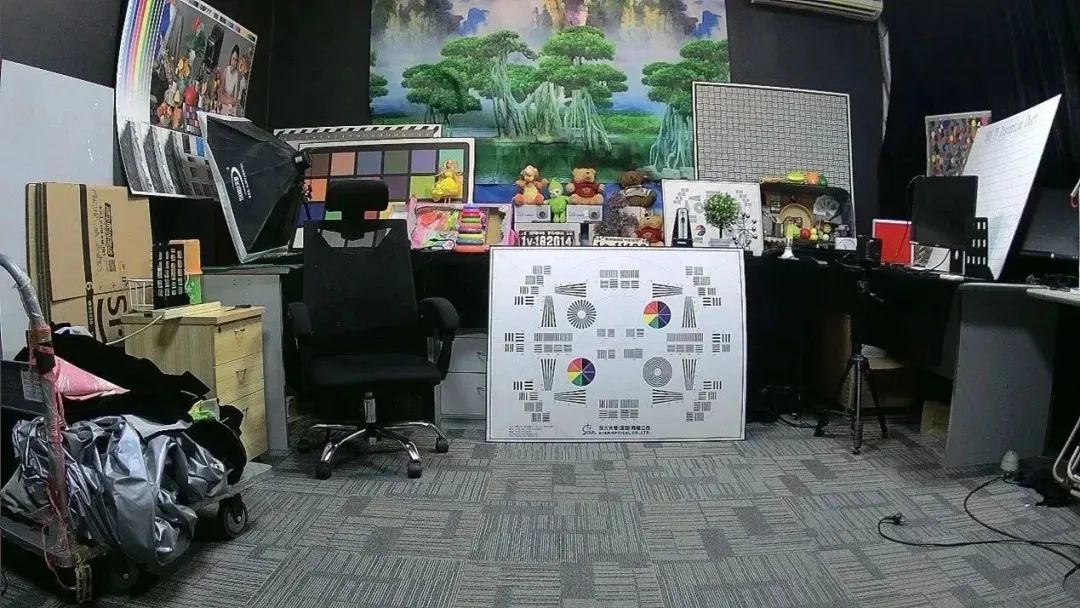

1.150lux:

2.100lux:

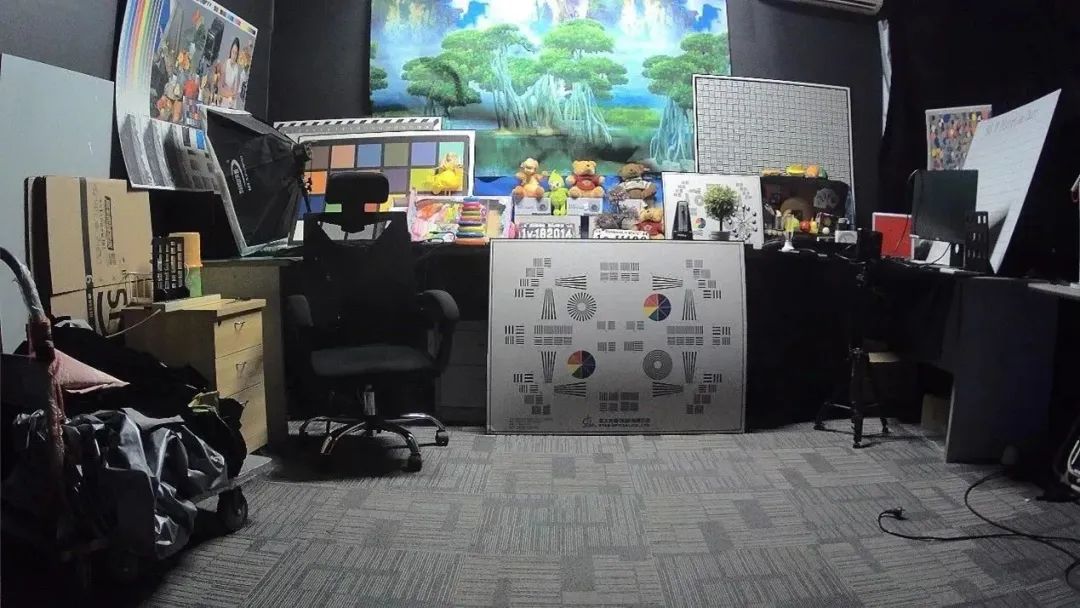

30lux:

10lux:

0lux:

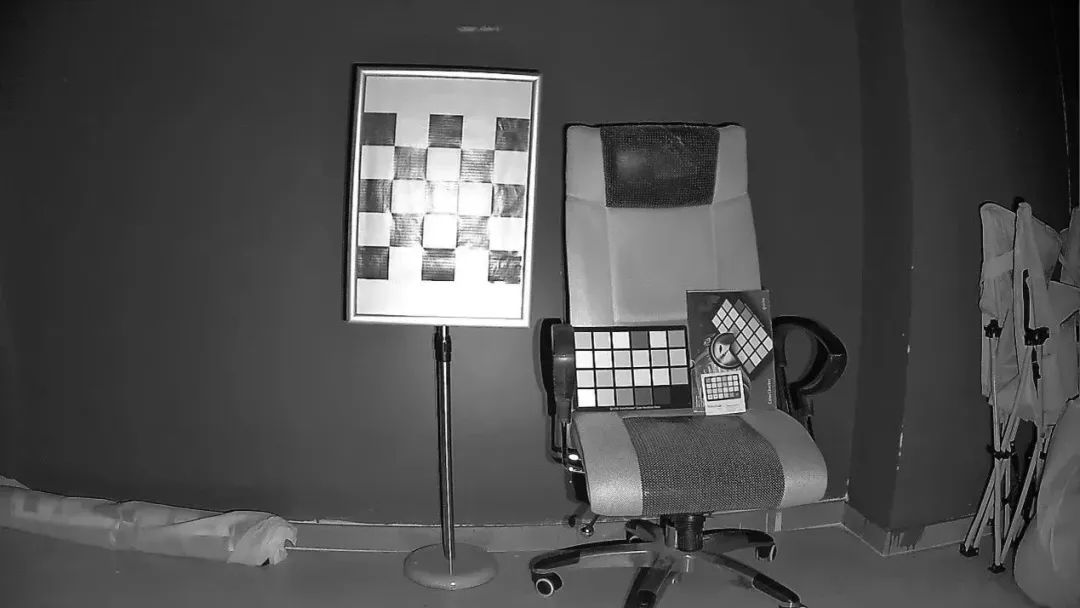

0lux+补光灯:

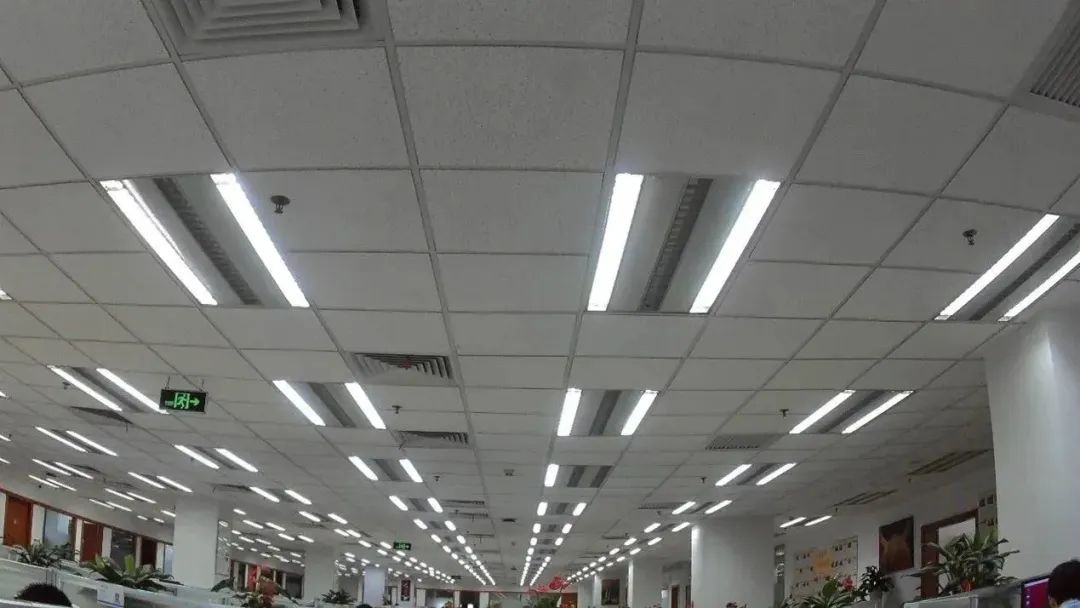

室内200lux/5000K:

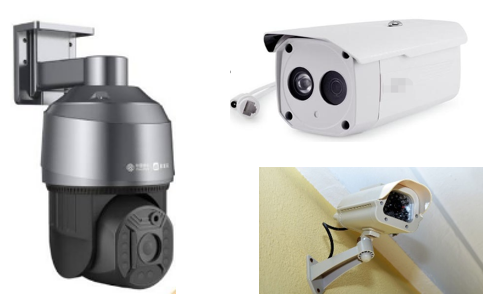

►场景应用图

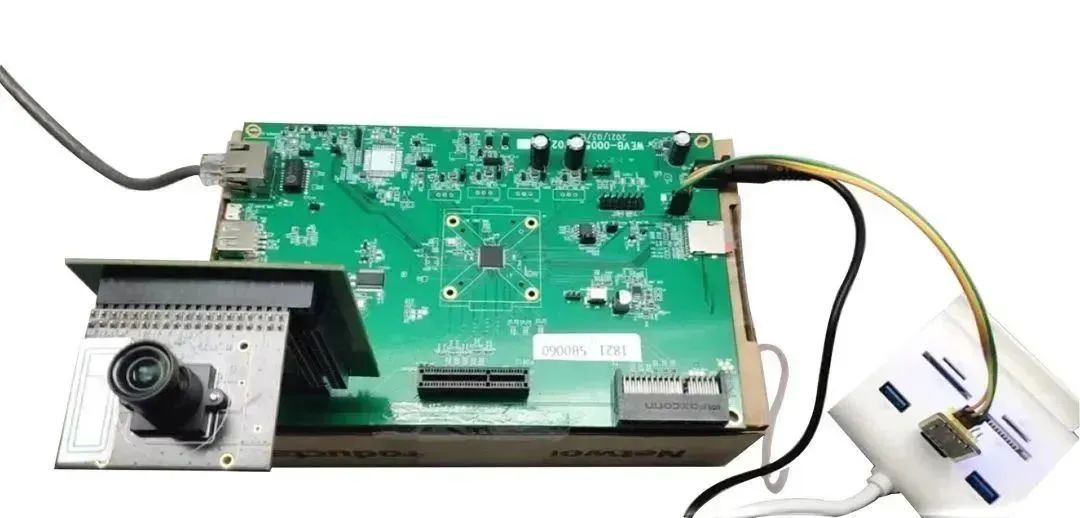

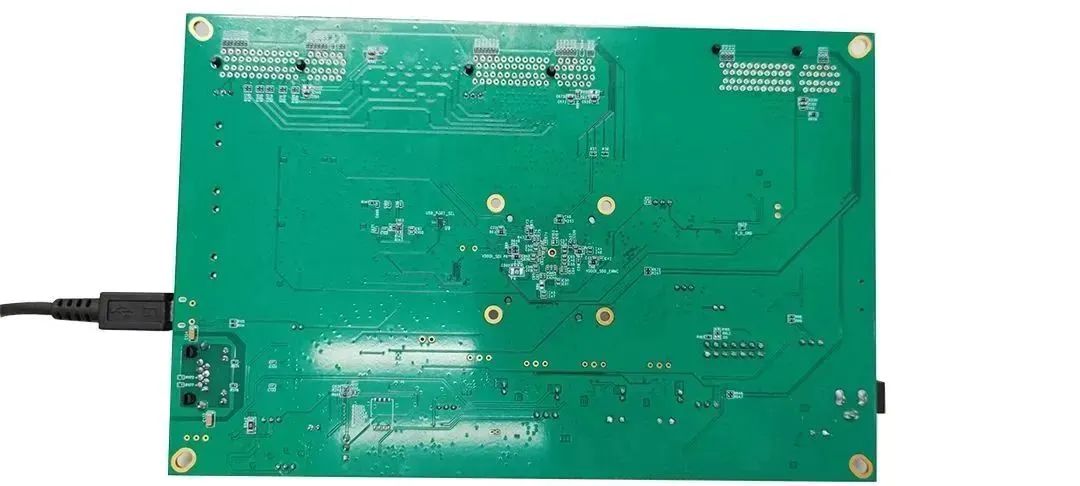

►展示板照片

►方案方块图

►核心技术优势

主控芯片_CV1821

晶视智能（cvitek）是一家开放式人工智能芯片研发商，专注于视频监控及边缘计算技术研发，拥有国内性能*的AI TPU运算核心及SoC芯片整合技术，目前研发领域涵盖SoC芯片设计， AI TPU处理器及工具链，图像处理算法及设计等，致力于打造人工智能机器视觉一站式平台解决方案，为客户带来丰富价值及技术创新的产品与服务。

CV1821是其面向边缘智能监控IP 摄像机、本地端人脸辨识考勤机、智能家居等产品领域而推出的高性能、低功耗芯片，集成了 H.264/H.265 视频压缩编解码器和 ISP ；支持 HDR 宽动态、3D降噪、除雾、镜头畸变校正等多种图像增强和矫正算法，为客户提供专业级的视频图像质量。

芯片更集成自研TPU在INT8运算下，可提供约0.5TOPS算力 。特殊设计的TPU调度引擎能有效地为张量处理器核心提供极高的带宽数据流 ；并为用户提供了强大的深度学习模型编译器和Linux软件SDK开发包，。主流的深度学习框架，比如 Caffe Pytorch ONNX MXNet 和TensorFlow(Lite) 框架的主流网络可以轻松的移植 到平台上 。

sensor_soi_k06:

JX-K06是一款高性能4.0MP CMOS图像传感器，采用SOI公司的2.1um像素技术设计制造。它可以在HDR模式下以30fps和15fps的速度传输2K分辨率的图像。

JX-K06由2568 x 1448有源像素传感器(APS)阵列和片上10位ADC、可编程增益控制(PGA)和相关双采样(CDS)组成，以显著降低固定模式噪声(FPN)。该传感器还具有许多标准可编程和自动功能。它具有符合行业标准的DVP并行和MIPI CSI2双数据通道串行接口。外部主机控制器可以通过标准串行接口访问该设备。它可用于晶圆级封装CSP。

►方案规格

一.主控cv1821规格:

.單核ARM CA53@1.2G

.图像视频90、180、270度旋转、Mirror、Flip

.MiPi接口

.9mm x 9mm QFN 封装大小

.集成 POR 、 ADC 、 I2C 、 SPI 、 UART 、PWM 、 SDIO 3.0 、 USB 2.0 Host/Device

.内置 DRAM

二.sensor_soi_k06规格：

.4.0MP CMOS图像传感器

.分辨率：2560*1440

.10-bit RAW RGB

.DVP并行和MIPI CSI2双数据通道串行接口
