武汉芯源CW32L083开发板介绍

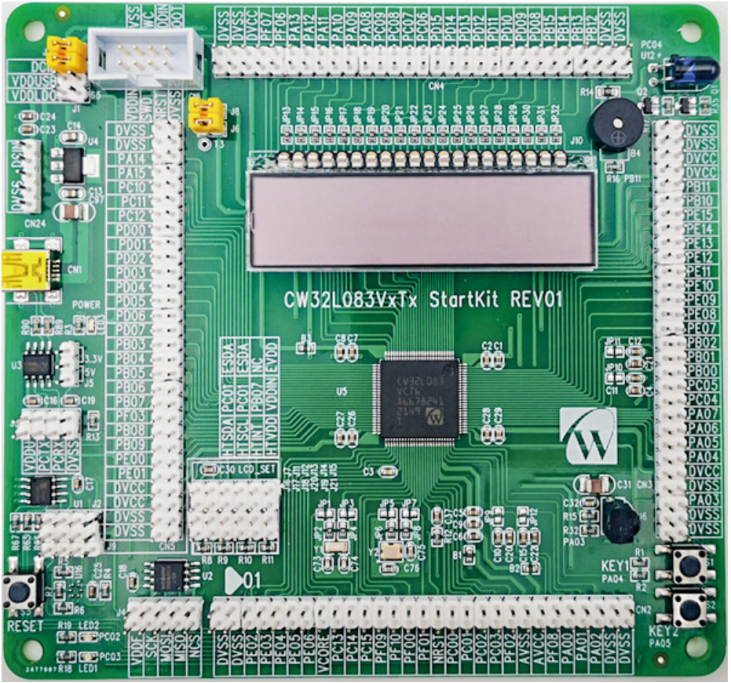

CW32L083VxTx StartKit 评估板为用户提供一种经济且灵活的方式使用 CW32L083VxTx 芯片构建系统原型，可进行性能、功耗、功能等各方面快速验证。CW32L083VxTx StartKit 评估板需要搭配 CW-DAPLINK 调试器一起使用。该评估板配有 CW32L083 StartKit 软件包及 CW32L083-StdPeriph-Lib 固件库和例程。

1.评估板特性

● CW32L083VxTx 微控制器（ARM® Cortex®-M0+ 最高主频 64MHz），LQFP100 封装，256K 字节 FLASH，24K 字节 RAM

● 3 颗 LED：

电源指示灯（LED3），用户指示灯（LED1，LED2）

●三个轻触开关：

复位轻触开关（S3），用户轻触开关（S1，S2）

● 4x16 段码 LCD 显示屏：8 位 8 字型

●USB 转串口芯片（CH340N）

●FLASH 芯片（W25Q64AS）

●EEPROM 芯片（CW24C02AD）

●蜂鸣器电路

●红外收发电路

●板载接口：

Mini USB 接口（串口通信，USB 供电）

下载器调试接口

所有 GPIO 口通过排针引出

●多种方式供电：USB VBUS 供电，3.3V 供电（LD1117AS33TR），外接 1.65V ~ 5.5V 供电

●CW32F083-StdPeriph-Lib 软件包提供全面免费的固件库和例程

●支持多种集成开发环境，IAR ™，Keil®

2.特别约定

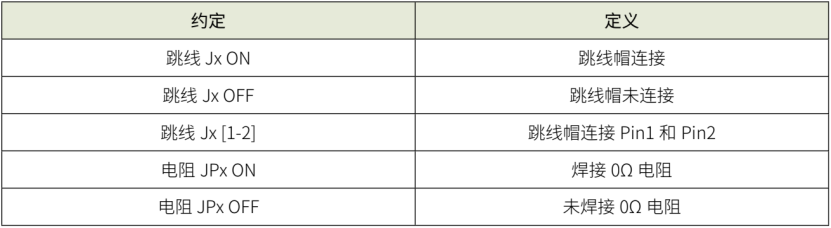

本文档中 ON 和 OFF 设置的约定如下表所示：

3.快速开始

按照下列步骤配置 CW32L083VxTx StartKit 评估板：

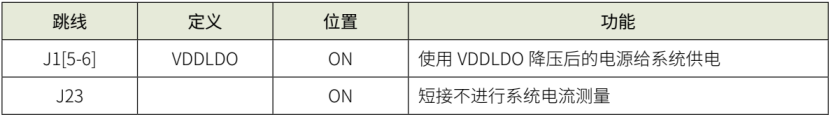

▼ 确认评估板上跳线帽的位置（见下表）；

▼连接 CW-DAPLINK 调试器，确认主机端驱动程序已经正确安装，并将调试接口线正确连接至评估板；

▼给评估板供电，使用 USB 电缆（Type-A 转 Mini USB）连接至评估板 USB 连接器 CN1；

▼红色 LED3 点亮（电源指示灯），绿色 LED1，LED2 交替闪烁；

▼按下 S1 按钮，可观察 LED1 闪烁，LED2 熄灭；

▼按下 S2 按钮，可观察 LED2 闪烁，LED1 熄灭；

▼可在官网下载 CW32L083 StartKit 演示软件，有助于快速了解 CW32L083VxTx StartKit 评估板特征；

▼根据提供的例程开发用户自己的程序。

4.注意事项

▼LCD 显示屏及设置接口

CW32L083VxTx StartKit 评估板带有一个 4x16 段码的 8 位 8 字型 LCD 显示屏，带小数点。用户可用来显示各种数字和英文字符。LCD 的驱动有 3 种方式：内部驱动模式、外部电容驱动模式、外部电阻驱动模式，不同模式需要设置的跳线如下：

外部电容驱动模式 LCD 接口设置

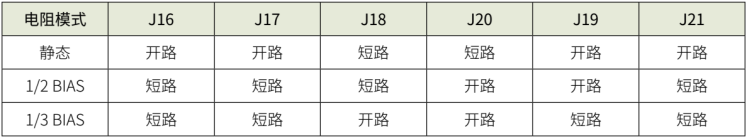

外部电阻驱动模式 LCD 接口设置

▼USB 转串口及串口连接接口

CW32L083VxTx StartKit 评估板已焊接 CH340N USB 转串口芯片，用户可使用 J3 排针的 VDDU 引脚配置CH340N 工作电压（J3[7-8] 直接短接时取决于 J1 的 VDDIN 配置），串口发送引脚连接 I/O，串口接收引脚连接 I/O。下表介绍了 CH340N 为 3.3V 或 5V 工作电压时（J3 VDDU 连接不同的电源，J3[7-8] 直接短接时取决于 J1 的 VDDIN 配置），J5 的连接方式。

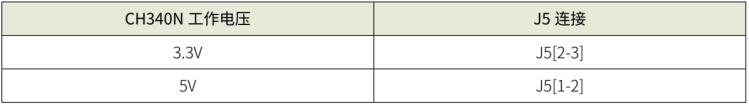

J5 连接说明

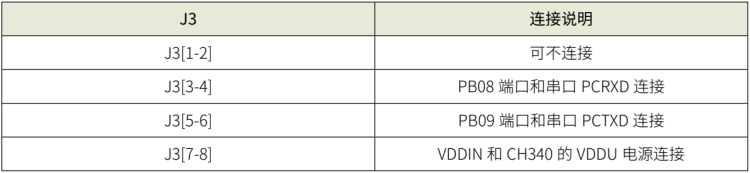

J3 连接说明

▼FLASH 芯片及连接接口

CW32L083VxTx StartKit 评估板已焊接 W25Q64JVSSIQ FLASH 芯片，用户可使用 J4 排针配置 W25Q64 工作电压，SPI_NCS 引脚，SPI_MISO 引脚，SPI_MOSI 引脚，SPI_SCK 引脚。

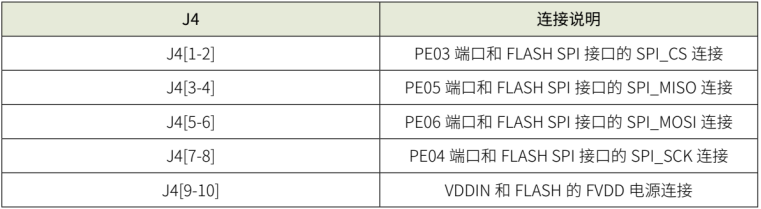

J4 连接说明

▼EEPROM 芯片及连接接口

CW32L083VxTx StartKit 评估板已焊接 CW24C02AD EEPROM 芯片，用户可使用 J2 排针配置 CW24C02AD 工 作电压，SDA 引脚，SCL 引脚。

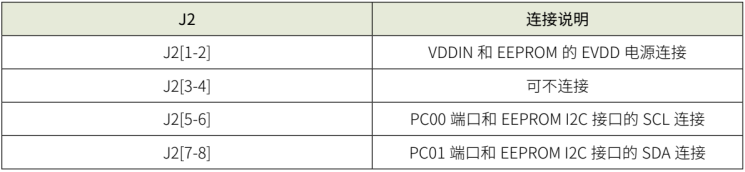

J2 连接说明

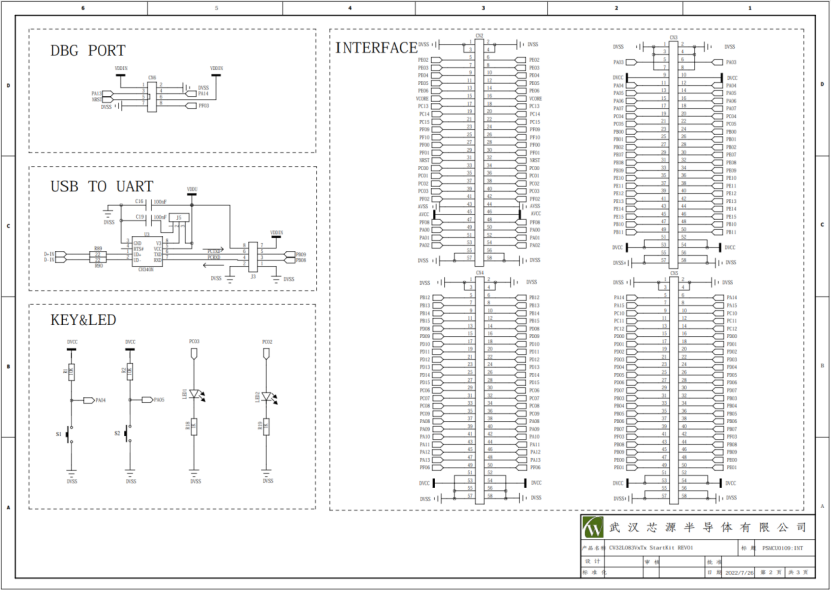

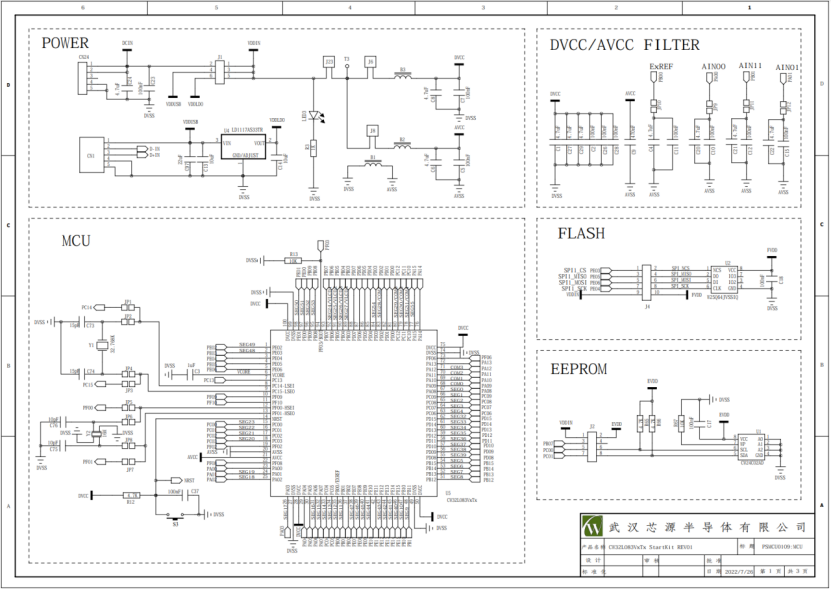

5.评估板原理图
